Solarmodul-Bausatz 160W – 72 Monozellen 3x6 Zoll

Der Solarmodul-Bausatz 160W von MR WATT enthält 72 halbierte monokristalline Solarzellen der Klasse A im Format 3"x6" (78x156 mm) und das Zubehör, um sie zu verschalten. Mit 72 Zellen in Reihe bauen Sie ein Modul mit 24V Nennspannung; alternativ entstehen zwei 12V-Streifen von etwa 32 cm Breite für Stellen, an die kein breites Modul passt. Den Bausatz haben wir selbst entwickelt.

Gedacht für 24V-Anlagen

Viele Boote über 10 Meter, Lkw, Baustellenfahrzeuge und ein Teil der größeren Wohnmobile arbeiten mit 24V. Zum Laden einer 24V-Batterie braucht es 72 Zellen in Reihe: Dieser Bausatz liefert etwa 38 V im MPP bei nur 4 A. Niedriger Strom bedeutet dünne Kabel und geringe Verluste, auch wenn der Laderegler weit vom Modul entfernt sitzt, wie es an Bord oft der Fall ist.

• Ein 24V-Modul: 4 Spalten zu 18 Zellen, eine Zellfläche von etwa 63x146 cm.
• Zwei 12V-Streifen: je 2 Spalten zu 18 Zellen, jeweils etwa 32x146 cm, zum Beispiel links und rechts einer Dachluke oder entlang der beiden Seitendecks eines Bootes.

Technische Daten K72MS3-AH

Löten und Verkapseln

Halbzellen werden wie ganze Zellen gelötet: Das Bändchen führt von der Vorderseite (Minus) einer Zelle zur Rückseite (Plus) der nächsten. Sie brauchen einen Lötkolben mit 60-80 W und flacher Spitze, eine glatte, wärmeisolierende Fläche und eine Verkapselung (EVA, transparentes Silikonharz wie QSIL 216 oder Doppelglas), nicht im Bausatz enthalten. Die angegebenen Maße gelten für 3 mm Zellabstand, ohne Rahmen. Anleitungen und Videos finden Sie in der Learning Zone auf mrwatt.eu und auf dem YouTube-Kanal MRWattDIY.

Was Sie damit im Alltag anfangen können

In Deutschland, Österreich und der Schweiz erzeugen 160 W im Jahresmittel rund 0,44 kWh pro Tag, an Sommertagen deutlich mehr. Auf einem 24V-Boot am Liegeplatz halten sie die Verbraucherbatterien geladen und versorgen Kühlschrank, Licht und Instrumente; auf einem Nutzfahrzeug halten sie die Batterien während der Standzeiten geladen und versorgen kleine Verbraucher wie Baustellenleuchten und Ortungsgeräte.

Häufige Fragen

Was genau ist im Bausatz enthalten?

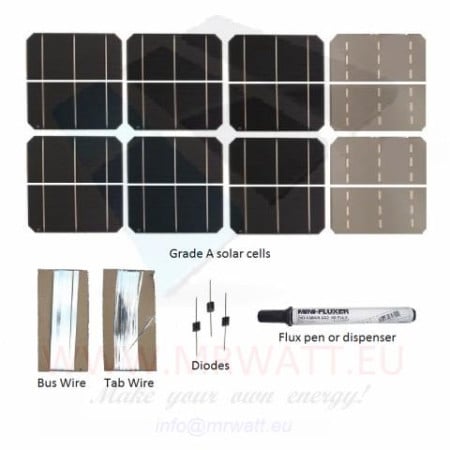

72 halbierte monokristalline Solarzellen der Klasse A im Format 78x156 mm, einige Ersatzzellen als Ausgleich für Bruch beim Löten oder Transport, Lötbändchen (Tab Wire und Bus Wire), Flussmittel und eine Schottky-Diode. Nicht enthalten sind Lötkolben, Verkapselungsmaterial, Rahmen, Anschlussdosen und Laderegler.

Was unterscheidet ihn vom 160-W-Bausatz mit 6x6-Zellen?

Die Leistung ist gleich. Der 6x6-Bausatz nutzt 36 ganze Zellen und ergibt ein 12V-Modul mit über 8 A; dieser Bausatz nutzt 72 Halbzellen und ergibt ein 24V-Modul mit rund 4 A oder zwei schmale 12V-Module. Entscheiden Sie nach Batteriespannung und Form der Fläche.

Ich habe eine 12V-Batterie: Kann ich ihn trotzdem nutzen?

Ja, auf zwei Arten: Bauen Sie zwei Module mit je 36 Zellen und schalten Sie sie parallel an einen PWM- oder MPPT-Regler, oder bauen Sie ein einzelnes 24V-Modul und schließen Sie es an einen MPPT-Regler an. Vermeiden Sie das 24V-Modul mit PWM-Regler an einer 12V-Batterie: Die Hälfte der Leistung ginge verloren.

Welchen Laderegler brauche ich?

Ein Laderegler ist immer Pflicht, denn direkt an die Batterie angeschlossene Module überladen sie, mit Gefahr von Elektrolyse und Explosion. An einer 24V-Batterie reicht ein Regler mit 10 A; an einer 12V-Batterie braucht es mindestens 15 A.

Wie lange dauert der Bau?

Bei 72 Zellen sollten Sie ein paar Nachmittage einplanen. Löten Sie zuerst einen Strang aus 18 Zellen, messen Sie seine Spannung mit einem Multimeter (etwa 9-10 V in der Sonne) und machen Sie dann mit den anderen weiter. Die mitgelieferten Ersatzzellen decken die ersten Brüche ab.
