Kit Pannello Solare Fai da Te 160W – 72 Celle 3x6

Il kit pannello solare fai da te da 160W di MR WATT contiene 72 mezze celle solari monocristalline di classe A da 3"x6" (78x156 mm) e gli accessori per collegarle. Con 72 celle in serie costruisci un pannello a 24V nominali; in alternativa ne ricavi due strisce da 12V larghe circa 32 cm, da posare dove un pannello largo non entra. È un kit ideato da noi.

Pensato per gli impianti a 24V

Molte barche oltre i 10 metri, i camion, i mezzi da cantiere e parte dei camper più grandi lavorano a 24V. Per caricare una batteria a 24V servono 72 celle in serie: con questo kit ottieni circa 38 V alla massima potenza con soli 4 A di corrente. Corrente bassa significa cavi sottili e perdite ridotte anche quando il regolatore è lontano dal pannello, come succede spesso a bordo.

• Pannello unico a 24V: 4 colonne da 18 celle, area celle di circa 63x146 cm.
• Due strisce a 12V: 2 colonne da 18 celle ciascuna, circa 32x146 cm l'una, ad esempio ai due lati di un oblò o lungo le due falchette di una barca.

Specifiche tecniche K72MS3-AH

Saldatura e incapsulamento

Le mezze celle si saldano come le celle intere: il nastro va dal fronte (negativo) di una cella al retro (positivo) della successiva. Servono un saldatore da 60-80 W con punta piatta, un piano liscio e termicamente isolante e un sistema di incapsulamento (EVA, resina siliconica trasparente come QSIL 216 o doppio vetro), non incluso nel kit. Le misure indicate considerano 3 mm tra le celle, cornice esclusa. Guide e video sono nella Learning Zone di mrwatt.eu e sul canale YouTube MRWattDIY.

Cosa ci puoi fare nella vita di tutti i giorni

In Italia 160 W producono in media circa 0,6 kWh al giorno su base annua, quasi 0,7 kWh nelle giornate estive. Su una barca a 24V all'ormeggio mantengono cariche le batterie di servizio e alimentano frigo, luci e strumenti; su un mezzo da lavoro tengono in carica le batterie durante le soste e alimentano piccoli carichi come luci di cantiere e localizzatori.

Domande frequenti

Cosa contiene esattamente il kit?

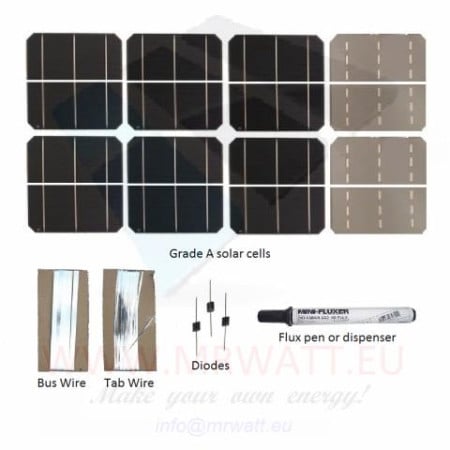

72 mezze celle solari monocristalline di classe A da 78x156 mm, alcune celle di scorta per compensare eventuali rotture in saldatura o durante il trasporto, nastri di connessione (tab wire e bus wire), flussante e diodo Schottky. Non sono inclusi il saldatore, i materiali di incapsulamento, le cornici, le scatole di giunzione e il regolatore di carica.

Che differenza c'è con il kit da 160W con celle 6x6?

La potenza è la stessa. Il kit 6x6 usa 36 celle intere e dà un pannello a 12V con oltre 8 A; questo kit usa 72 mezze celle e dà un pannello a 24V con circa 4 A, oppure due pannelli da 12V stretti. Scegli in base alla tensione della batteria e alla forma dello spazio.

Ho una batteria a 12V: posso usarlo lo stesso?

Sì, in due modi: costruisci due pannelli da 36 celle e li colleghi in parallelo a un regolatore PWM o MPPT, oppure costruisci un unico pannello a 24V e lo colleghi a un regolatore MPPT. Da evitare il pannello a 24V con un PWM su batteria a 12V: metà della potenza andrebbe persa.

Che regolatore di carica serve?

Il regolatore è sempre obbligatorio, perché collegare il pannello direttamente alla batteria la sovraccarica, con rischio di elettrolisi ed esplosione. Su batteria a 24V basta un regolatore da 10 A; su batteria a 12V serve almeno un 15 A.

Quanto tempo serve per costruirlo?

Con 72 celle conta un paio di pomeriggi. Conviene saldare una stringa da 18 celle, misurarne la tensione con un multimetro (circa 9-10 V alla luce del sole) e poi procedere con le altre. Le celle di scorta incluse coprono le prime rotture.
