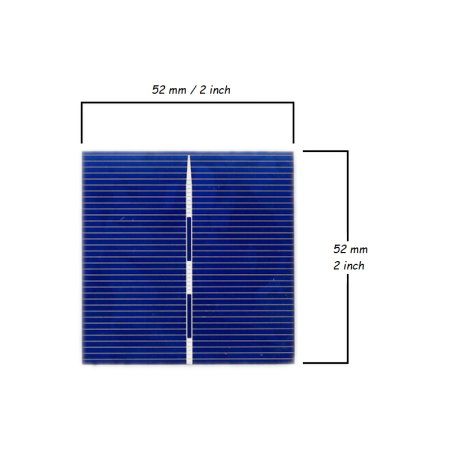

Celda solar Policristalina 2"x2" o 52x52mm de 1BB
Célula solar policristalina de 52x52 mm (2x2 pulgadas), aproximadamente 0,50 Wp y 1 busbar. Valores nominales: Vmp 0,544 V, Imp 0,90 A, Voc 0,64 V y eficiencia del 18,7%.
Formato cuadrado compacto para mini módulos, maquetas, sensores, prototipos y laboratorios STEM. Es una célula desnuda: necesita ribbon, soldadura, soporte y encapsulado.
La célula solar policristalina 52x52 mm 1BB produce aproximadamente 0,50 Wp en un formato cuadrado compacto y fácil de organizar en pequeños módulos, prototipos y demostradores. En máxima potencia suministra nominalmente 0,544 V y 0,90 A.
No es un panel listo para usar. Para construir un módulo se necesitan ribbon compatible con la única busbar, soldadura controlada, soporte mecánico, aislamiento y encapsulado contra humedad e impactos.
¿Por qué elegir el formato cuadrado 52x52 mm?
La geometría 2x2 pulgadas simplifica la disposición en matrices regulares y ofrece un buen equilibrio entre tamaño y corriente para micropaneles. Es adecuada para sensores, maquetas, ventiladores, cargadores experimentales y actividades educativas.
En reparaciones deben coincidir tecnología, dimensiones, corriente, busbar y datos eléctricos. Otro formato puede crear mismatch aunque la tensión nominal sea parecida.
Especificaciones técnicas SC1P1-52x52
| Referencia | SC1P1-52x52 |
| Tecnología | Silicio policristalino |
| Potencia Pmax | Unos 0,50 Wp |
| Vmp | 0,544 V |
| Imp | 0,90 A |
| Voc | 0,64 V |
| Isc | 0,98 A |
| Eficiencia | 18,7% |
| Busbar | 1BB |
| Dimensiones | 52x52 mm, aproximadamente 2x2 pulgadas |
| Espesor | 170 ± 20 µm |
| Peso | Unos 3 g |
¿Qué producen 12, 24 o 36 células?
En serie se suman las tensiones y la corriente permanece cerca de 0,90 A. Son valores teóricos antes de pérdidas por temperatura, mismatch, soldadura y encapsulado.
| Células | Vmp | Voc | Potencia |
| 12 | 6,53 V | 7,68 V | 6 Wp |
| 24 | 13,06 V | 15,36 V | 12 Wp |
| 36 | 19,58 V | 23,04 V | 18 Wp |
Elija el número de células según la tensión requerida por la carga o el regulador. Para aumentar corriente, conecte en paralelo solo cadenas completas y homogéneas.
Proyectos STEM y kits fotovoltaicos educativos
La forma cuadrada facilita construir pequeñas matrices y comparar serie y paralelo. Los estudiantes pueden medir cómo luz, sombreado, inclinación y temperatura afectan tensión y corriente.
Descubre El Sol en Clase y los kits educativos MR WATT
Cómo soldar una célula 1BB
Use ribbon y flux compatibles, punta limpia, temperatura controlada y contactos breves. Mantenga la célula plana, no la doble y compruebe continuidad, polaridad y tensión después de cada cadena.
Lea la guía MR WATT para soldar células solares
Preguntas frecuentes
¿Es un panel fotovoltaico completo?
No. Es una célula de aproximadamente 0,50 Wp que necesita conexiones, soporte, aislamiento y encapsulado.
¿Cuántas células se necesitan para unos 12 V?
24 células en serie proporcionan aproximadamente 13,06 V Vmp. La elección final depende de la carga y del regulador.
¿Puede alimentar directamente un pequeño dispositivo?
Depende del consumo y de la luz. Una célula entrega unos 0,544 V y 0,90 A nominales; a menudo se necesitan varias células, almacenamiento o regulación.
¿Sirve para laboratorios escolares?
Sí. La forma cuadrada permite matrices ordenadas y pruebas simples de serie, paralelo, luz y sombreado.
¿Puede usarse fuera sin protección?
No. Debe encapsularse y protegerse de humedad, impactos y flexión.
