Cella solare Policristallina 2”x2” o 52x52mm di 1BB
Cella solare policristallina 52x52 mm (2x2 pollici) da circa 0,50 Wp con 1 busbar. Valori nominali: Vmp 0,544 V, Imp 0,90 A, Voc 0,64 V ed efficienza 18,7%.
Formato quadrato compatto per mini moduli, modellismo, sensori, prototipi e laboratori STEM. È una cella nuda: richiede ribbon, saldatura, supporto ed encapsulamento.
La cella solare policristallina 52x52 mm 1BB produce circa 0,50 Wp in un formato quadrato compatto e facile da disporre in piccoli moduli, prototipi e dimostratori. Al punto di massima potenza fornisce nominalmente 0,544 V e 0,90 A.
Non è un pannello pronto all'uso. Per costruire un modulo servono ribbon compatibile con la singola busbar, saldatura controllata, supporto meccanico, isolamento ed encapsulamento contro umidità e urti.
Perché scegliere il formato quadrato 52x52 mm?
La geometria 2x2 pollici semplifica la disposizione in matrici regolari e offre un buon equilibrio tra ingombro e corrente per micro pannelli. È adatta a sensori, modellismo, ventole, piccoli caricatori sperimentali e attività didattiche.
Per riparare un modulo esistente devono coincidere tecnologia, dimensioni, corrente, busbar e caratteristiche elettriche. Una cella di formato diverso può creare mismatch anche se la tensione nominale è simile.
Specifiche tecniche SC1P1-52x52
| Riferimento | SC1P1-52x52 |
| Tecnologia | Silicio policristallino |
| Potenza Pmax | Circa 0,50 Wp |
| Vmp | 0,544 V |
| Imp | 0,90 A |
| Voc | 0,64 V |
| Isc | 0,98 A |
| Efficienza | 18,7% |
| Busbar | 1BB |

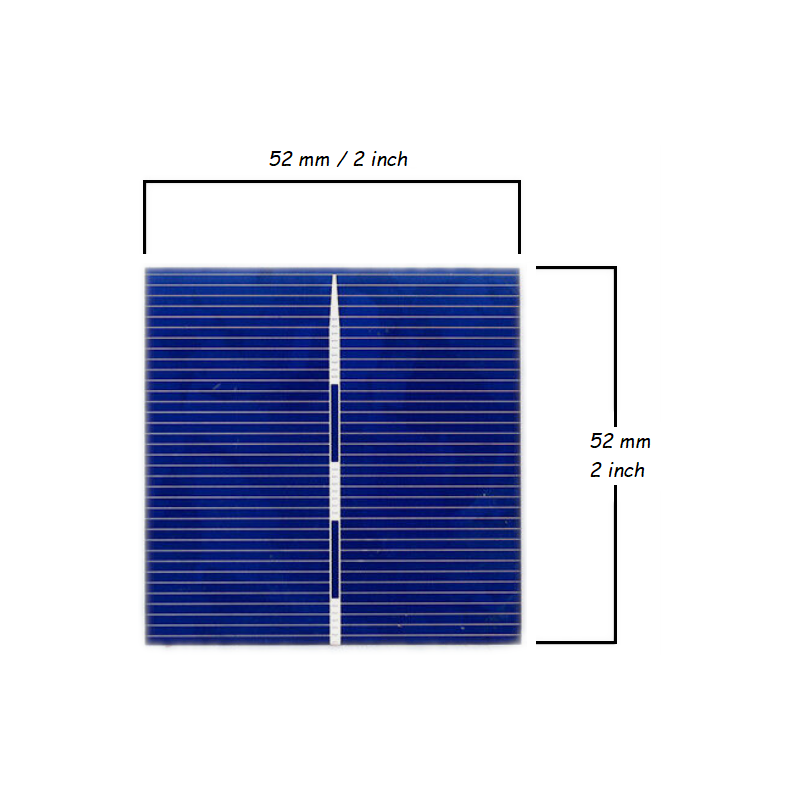

| Dimensioni | 52x52 mm, circa 2x2 pollici |
| Spessore | 170 ± 20 µm |
| Peso | Circa 3 g |
Cosa ottieni con 12, 24 o 36 celle?
In serie si sommano le tensioni e la corrente resta circa 0,90 A. I valori sono teorici nominali prima delle perdite dovute a temperatura, mismatch, saldature ed encapsulamento.
| Celle | Vmp | Voc | Potenza indicativa |
| 12 | 6,53 V | 7,68 V | Circa 6 Wp |
| 24 | 13,06 V | 15,36 V | Circa 12 Wp |
| 36 | 19,58 V | 23,04 V | Circa 18 Wp |
Il numero di celle va scelto in base alla tensione richiesta dal carico o dal regolatore. Per aumentare la corrente si collegano in parallelo solo stringhe complete e omogenee.
Progetti STEM e kit fotovoltaici educativi
La forma quadrata facilita la costruzione di piccole matrici e il confronto tra serie e parallelo. Gli studenti possono misurare l'effetto di luce, ombreggiamento, inclinazione e temperatura su tensione e corrente.
Scopri Il Sole in Classe e i kit fotovoltaici educativi MR WATT
Come saldare una cella 1BB
Usare ribbon e flussante compatibili, una punta pulita, temperatura controllata e tempi di contatto brevi. Mantenere la cella su un piano, non piegarla e verificare continuità, polarità e tensione dopo ogni stringa.
Leggi la guida MR WATT alla saldatura delle celle solari
Domande frequenti
È un pannello fotovoltaico completo?
No. È una singola cella da circa 0,50 Wp che richiede collegamenti, supporto, isolamento ed encapsulamento.
Quante celle servono per circa 12 V?
Con 24 celle in serie il Vmp nominale è circa 13,06 V. La scelta finale dipende dal carico e dal regolatore utilizzato.
Può alimentare direttamente un piccolo dispositivo?
Dipende dai consumi e dalla luce. Una cella fornisce circa 0,544 V e 0,90 A nominali; spesso servono più celle, accumulo o elettronica di regolazione.
È adatta a laboratori scolastici?
Sì. Il formato quadrato permette matrici ordinate e prove semplici su serie, parallelo, luce e ombreggiamento.
Può essere usata all'aperto senza protezione?
No. Deve essere encapsulata e protetta da umidità, urti e flessioni.
