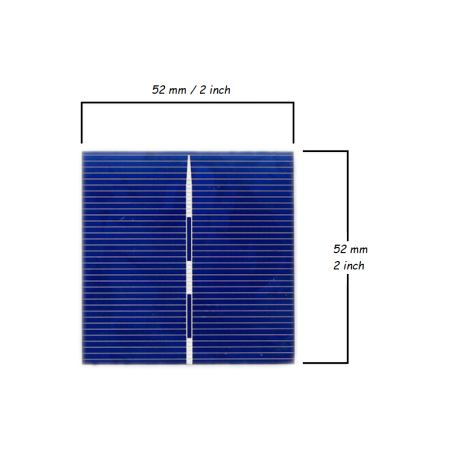

Cellule solaire polycristalline 2”x2” ou 52x52mm de 1BB
Cellule solaire polycristalline 52x52 mm (2x2 pouces), environ 0,50 Wp et 1 busbar. Valeurs nominales : Vmp 0,544 V, Imp 0,90 A, Voc 0,64 V et rendement 18,7%.
Format carré compact pour mini-modules, maquettes, capteurs, prototypes et laboratoires STEM. Cellule nue nécessitant ribbon, soudure, support et encapsulation.
La cellule solaire polycristalline 52x52 mm 1BB produit environ 0,50 Wp dans un format carré compact facile à disposer dans les petits modules, prototypes et démonstrateurs. Au point de puissance maximale, elle fournit nominalement 0,544 V et 0,90 A.
Ce n'est pas un panneau prêt à l'emploi. La construction exige du ribbon compatible avec la busbar unique, une soudure contrôlée, un support mécanique, une isolation et une encapsulation contre l'humidité et les chocs.
Pourquoi choisir le format carré 52x52 mm ?
La géométrie 2x2 pouces simplifie les matrices régulières et offre un bon équilibre entre encombrement et courant pour les micropanneaux. Elle convient aux capteurs, maquettes, ventilateurs, chargeurs expérimentaux et activités pédagogiques.
Pour une réparation, technologie, dimensions, courant, busbar et données électriques doivent correspondre. Un autre format peut créer du mismatch même si la tension nominale est proche.
Caractéristiques techniques SC1P1-52x52
| Référence | SC1P1-52x52 |
| Technologie | Silicium polycristallin |
| Pmax | Environ 0,50 Wp |
| Vmp | 0,544 V |
| Imp | 0,90 A |
| Voc | 0,64 V |
| Isc | 0,98 A |
| Rendement | 18,7% |
| Busbar | 1BB |
| Dimensions | 52x52 mm, environ 2x2 pouces |
| Épaisseur | 170 ± 20 µm |
| Poids | Environ 3 g |
Que produisent 12, 24 ou 36 cellules ?
En série, les tensions s'additionnent et le courant reste proche de 0,90 A. Les valeurs sont théoriques avant les pertes de température, mismatch, soudure et encapsulation.
| Cellules | Vmp | Voc | Puissance |
| 12 | 6,53 V | 7,68 V | 6 Wp |
| 24 | 13,06 V | 15,36 V | 12 Wp |
| 36 | 19,58 V | 23,04 V | 18 Wp |
Choisir le nombre de cellules selon la tension demandée par la charge ou le régulateur. Pour augmenter le courant, mettre en parallèle uniquement des chaînes complètes et homogènes.
Projets STEM et kits photovoltaïques éducatifs
La forme carrée facilite la construction de petites matrices et la comparaison série/parallèle. Les élèves peuvent mesurer l'effet de la lumière, de l'ombrage, de l'inclinaison et de la température sur tension et courant.
Découvrez Le Soleil en Classe et les kits éducatifs MR WATT
Comment souder une cellule 1BB
Utiliser ribbon et flux compatibles, panne propre, température contrôlée et contacts brefs. Maintenir la cellule à plat, ne pas la plier et vérifier continuité, polarité et tension après chaque chaîne.
Lire le guide MR WATT sur la soudure des cellules solaires
Questions fréquentes
S'agit-il d'un panneau photovoltaïque complet ?
Non. C'est une cellule d'environ 0,50 Wp nécessitant connexions, support, isolation et encapsulation.
Combien de cellules pour environ 12 V ?
24 cellules en série fournissent environ 13,06 V Vmp. Le choix final dépend de la charge et du régulateur.
Peut-elle alimenter directement un petit appareil ?
Cela dépend de la consommation et de la lumière. Une cellule fournit environ 0,544 V et 0,90 A nominaux ; plusieurs cellules, un stockage ou une régulation sont souvent nécessaires.
Convient-elle aux laboratoires scolaires ?
Oui. La forme carrée permet des matrices ordonnées et des essais simples de série, parallèle, lumière et ombrage.
Peut-elle être utilisée dehors sans protection ?
Non. Elle doit être encapsulée et protégée de l'humidité, des chocs et de la flexion.
