Polykristalline Solarzelle 2”x2” oder 52x52mm mit 1BB
Polykristalline Solarzelle 52x52 mm (2x2 Zoll) mit etwa 0,50 Wp und 1 Busbar. Nennwerte: Vmp 0,544 V, Imp 0,90 A, Voc 0,64 V und 18,7% Wirkungsgrad.
Kompaktes quadratisches Format für Mini-Module, Modelle, Sensoren, Prototypen und STEM-Labore. Es ist eine ungeschützte Zelle; Ribbon, Lötung, Träger und Encapsulation sind erforderlich.
Die polykristalline Solarzelle 52x52 mm 1BB erzeugt etwa 0,50 Wp in einem kompakten quadratischen Format, das sich leicht in kleinen Modulen, Prototypen und Demonstratoren anordnen lässt. Am maximalen Leistungspunkt liefert sie nominal 0,544 V und 0,90 A.
Sie ist kein fertiges Solarmodul. Der Aufbau benötigt Ribbon für die einzelne Busbar, kontrolliertes Löten, mechanische Unterstützung, Isolation und Encapsulation gegen Feuchtigkeit und Stöße.
Warum das quadratische Format 52x52 mm wählen?
Die 2x2-Zoll-Geometrie vereinfacht regelmäßige Matrizen und bietet ein ausgewogenes Verhältnis von Fläche und Strom für Mikropanels. Sie eignet sich für Sensoren, Modelle, Lüfter, experimentelle Ladegeräte und Bildungsprojekte.
Bei Reparaturen müssen Technologie, Abmessungen, Strom, Busbar und elektrische Daten übereinstimmen. Ein anderes Format kann trotz ähnlicher Nennspannung Mismatch verursachen.
Technische Daten SC1P1-52x52
| Referenz | SC1P1-52x52 |
| Technologie | Polykristallines Silizium |
| Pmax | Etwa 0,50 Wp |
| Vmp | 0,544 V |
| Imp | 0,90 A |
| Voc | 0,64 V |
| Isc | 0,98 A |
| Wirkungsgrad | 18,7% |
| Busbar | 1BB |

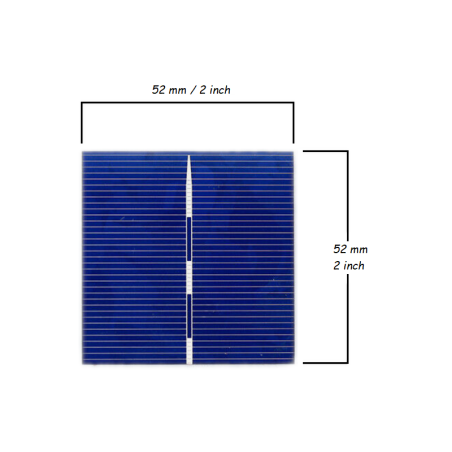

| Abmessungen | 52x52 mm, etwa 2x2 Zoll |
| Dicke | 170 ± 20 µm |
| Gewicht | Etwa 3 g |
Was liefern 12, 24 oder 36 Zellen?
In Reihe addieren sich die Spannungen; der Strom bleibt ungefähr 0,90 A. Es sind theoretische Werte vor Verlusten durch Temperatur, Mismatch, Lötung und Encapsulation.
| Zellen | Vmp | Voc | Leistung |
| 12 | 6,53 V | 7,68 V | 6 Wp |
| 24 | 13,06 V | 15,36 V | 12 Wp |
| 36 | 19,58 V | 23,04 V | 18 Wp |
Die Zellzahl richtet sich nach der benötigten Spannung von Last oder Regler. Zur Stromerhöhung nur vollständige, gleiche Strings parallel schalten.
STEM-Projekte und Photovoltaik-Lernsets
Die quadratische Form erleichtert kleine Matrizen und den Vergleich von Reihen- und Parallelschaltung. Schüler können den Einfluss von Licht, Verschattung, Neigung und Temperatur auf Spannung und Strom messen.
Die Sonne im Klassenzimmer und MR WATT Lernsets entdecken
Eine 1BB-Zelle löten
Passendes Ribbon und Flussmittel, saubere Spitze, kontrollierte Temperatur und kurze Kontaktzeit verwenden. Die Zelle flach halten, nicht biegen und nach jedem String Durchgang, Polarität sowie Spannung prüfen.
MR WATT Anleitung zum Löten von Solarzellen lesen
Häufige Fragen
Ist dies ein vollständiges Photovoltaikmodul?
Nein. Es ist eine einzelne Zelle mit etwa 0,50 Wp und benötigt Verbindungen, Träger, Isolation und Encapsulation.
Wie viele Zellen werden für etwa 12 V benötigt?
24 Zellen in Reihe liefern nominal ungefähr 13,06 V Vmp. Die endgültige Wahl hängt von Last und Regler ab.
Kann sie ein kleines Gerät direkt versorgen?
Das hängt von Verbrauch und Licht ab. Eine Zelle liefert nominal etwa 0,544 V und 0,90 A; oft werden mehrere Zellen, Speicher oder Regelelektronik benötigt.
Ist sie für Schullabore geeignet?
Ja. Die quadratische Form ermöglicht ordentliche Matrizen und einfache Versuche zu Reihe, Parallel, Licht und Verschattung.
Kann sie ungeschützt draußen eingesetzt werden?
Nein. Sie muss gegen Feuchtigkeit, Stöße und Biegung encapsuliert werden.
