Diodos Schottky en Fotovoltaica: Funcionamiento y Aplicaciones

“¿Qué es un Diodo Schottky?”

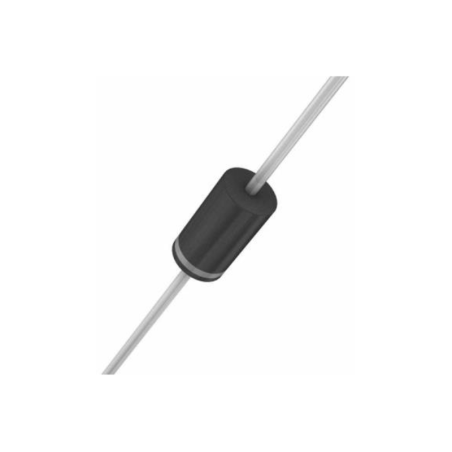

El diodo Schottky es un componente electrónico que utiliza una unión metal-semiconductor en lugar de una unión P-N tradicional. Esta tecnología le otorga:

• Baja caída de tensión directa (0,15V - 0,45V, en comparación con los 0,7V de los diodos tradicionales).
• Baja disipación de potencia, reduciendo las pérdidas energéticas.
• Alta velocidad de respuesta, ideal para sistemas de corriente continua como la fotovoltaica.

“Aplicaciones de los Diodos Schottky en Sistemas Fotovoltaicos”

🔹 Diodos de Bloqueo en Paneles Solares

Los diodos Schottky se utilizan como diodos de bloqueo para prevenir el flujo inverso de corriente. Esto ocurre cuando un panel está sombreado o dañado, evitando que absorba energía de otros módulos y reduzca la eficiencia del sistema.

🔹 Diodos de Bypass para la Protección contra Sombras

En los paneles fotovoltaicos, los diodos de bypass se insertan en las cajas de conexión para crear rutas alternativas para la corriente en caso de sombras, previniendo pérdidas de energía y el riesgo de sobrecalentamiento (puntos calientes).

“Ventajas del Uso de Diodos Schottky en Fotovoltaica”

• 🔋 Mejor eficiencia del sistema solar gracias a la menor caída de tensión.
• 🌞 Protección contra sombras, evitando pérdidas de producción energética.
• 🔥 Menor sobrecalentamiento, reduciendo el riesgo de daños a los paneles solares.
• 🔌 Mejores prestaciones en sistemas fuera de la red con baterías solares.

“¿Cómo Elegir el Diodo Schottky Correcto?”

Para seleccionar el diodo Schottky más adecuado, es necesario considerar:

• 📏 Tensión inversa máxima (VRRM): superior a la tensión del panel (ej. 45V para un módulo a 36V).
• ⚡ Corriente nominal (IF): igual o superior a la corriente generada por los paneles (ej. 10A para un panel de 250W).
• 🔽 Baja caída de tensión directa (VF): por debajo de 0,5V para maximizar el rendimiento.

“Conclusión”

Los diodos Schottky son componentes esenciales en los sistemas fotovoltaicos, utilizados tanto para evitar pérdidas de energía como para proteger los paneles solares. Su correcta elección e instalación puede mejorar significativamente la eficiencia, la duración y la seguridad del sistema.
