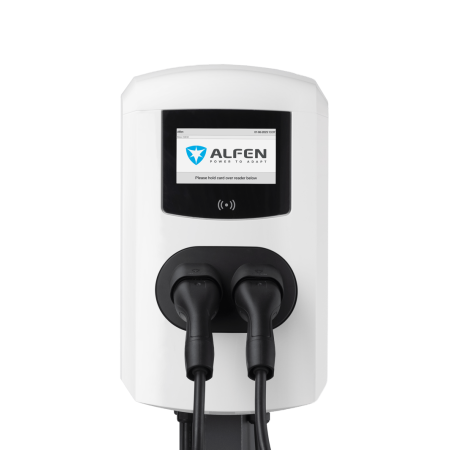

Alfen Eve Double Plus 22 kW 2 cavi Tipo 2 1 linea
Stazione di ricarica doppia Alfen Eve Double Plus trifase con due cavi spiralati Tipo 2 fissi e una sola linea di alimentazione condivisa (32 A): ricarica due veicoli con 22 kW ripartiti in modo intelligente. Display 7", contatore MID per uscita, OCPP, IP54 e IK10.
La Alfen Eve Double Plus 3PH 1FC Cable (codice Alfen 904463025) è una stazione di ricarica in corrente alternata a due punti con cavi spiralati Tipo 2 già collegati e una sola linea di alimentazione (1 feeder cable). Ogni uscita arriva a 22 kW trifase; con due auto collegate la stazione ripartisce automaticamente i 32 A della linea tra i due veicoli. È la soluzione per servire due posti auto con un solo cavo di alimentazione dal quadro.
Perché una stazione con i cavi già montati
Nei parcheggi aziendali, negli hotel e nei condomini non tutti gli utenti hanno con sé il proprio cavo, e chi lo ha spesso lo lascia nel bagagliaio. Con i cavi fissi spiralati la ricarica parte collegando solo il connettore all'auto: niente cavi dimenticati, niente cavi stesi a terra. Il cavo spiralato si accorcia da solo quando non è in tensione e resta lontano dalle ruote.
Una linea, due auto: come funziona
Con una linea di alimentazione la stazione si collega al quadro con un unico cavo e un'unica protezione a monte. Se ricarica un solo veicolo, riceve tutti i 22 kW; se i veicoli sono due, il bilanciamento interno divide la corrente disponibile. Si risparmia su cavi, scavi e protezioni rispetto alla versione a due linee: è la scelta giusta quando le soste sono lunghe, come di notte o durante l'orario di lavoro.
Specifiche tecniche Eve Double Plus 3PH 1FC Cable
| Punti di ricarica | 2 cavi spiralati Tipo 2 (IEC 62196-2), 7,5 m in estensione |
| Alimentazione | 1 linea, 400 V trifase (3 x 230 V), 32 A per fase |
| Potenza massima per uscita | 22 kW, ripartita tra le due uscite quando sono entrambe in uso |
| Protezione differenziale | RCD tipo B 30 mA integrato per ciascuna uscita |
| Contatore | MID (EN 50470 classe B) per ciascuna uscita |
| Display | 7" IPS a colori, 1024 x 600, 1000 cd/m² |
| Autenticazione | Plug&Power, card RFID, ricarica automatica; ISO 15118 predisposto |
| Comunicazione | LTE Cat-M1/2G, 2 porte Ethernet con collegamento in cascata, OCPP 1.6 JSON (2.0.1 aggiornabile) |
| Ingressi smart charging | Modbus TCP/IP verso EMS o contatore esterno, porta P1 |
| Sistemi di distribuzione | TN-S, TN-C-S, TT, IT |
| Grado di protezione | IP54, IK10, classe I |
| Temperatura di esercizio | da -25 a +50 °C |
| Involucro | Poliestere rinforzato (SMC), RAL 9016; montaggio a parete o su colonna opzionale |
| Dimensioni e peso | 590 x 338 x 265 mm, 16,7 kg + 2 cavi da 3,6 kg |
Indicazioni per l'installatore
Alfen indica a monte, per la linea, un differenziale 4P da almeno 100 mA tipo B (o tipo A selettivo) e un interruttore magnetotermico 4P da 40 A o fusibile gG, con cavo di alimentazione consigliato 5 x 6 mm² fino a 50 m. Il morsetto della versione a una linea accetta conduttori fino a 16 mm². In Italia l'impianto va realizzato secondo la norma CEI 64-8 sezione 722 da un installatore abilitato.
Domande frequenti
Se ricarica una sola auto ha tutta la potenza?
Sì. Con un solo veicolo collegato l'uscita può erogare fino a 22 kW, se l'auto li accetta. La ripartizione interviene solo quando ricaricano entrambe.
Quanto sono lunghi i cavi?
I cavi spiralati Tipo 2 arrivano a 7,5 m in estensione: bastano per raggiungere la presa di ricarica di due auto parcheggiate ai lati della stazione.
Meglio una linea o due linee di alimentazione?
Una linea costa meno di installazione ed è sufficiente per soste lunghe. Con due linee (versione 2FC) ogni uscita ha i suoi 22 kW anche quando sono in uso entrambe: serve dove le soste sono brevi e i veicoli tanti.
Si può gestire con un software di fatturazione?
Sì, tramite OCPP 1.6 JSON con un sistema di gestione delle ricariche; ogni uscita ha il proprio contatore MID per attribuire i consumi.
Si installa a terra?
La stazione nasce per il montaggio a parete; per l'installazione a terra Alfen prevede colonne di montaggio dedicate e basi in calcestruzzo, disponibili come accessori.
