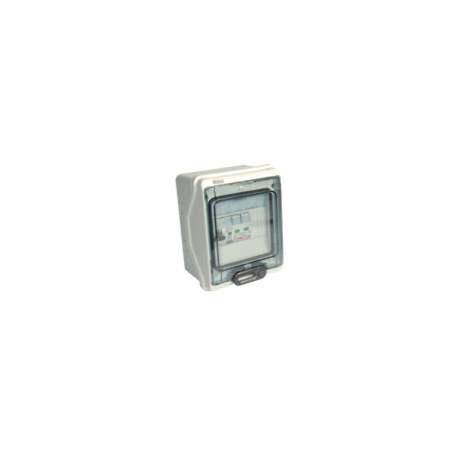

QIT3 SECSUN – Quadro AC Monofase 3kW per Impianti FV
Quadro AC monofase SECSUN QIT3 per impianti fotovoltaici da 3 kWp con 1 inverter. Protezione con magnetotermico differenziale 1P+N 300mA cl.A 6kA e scaricatore di sovratensione classe II 20kA. IP65 classe II — 164×200×116 mm. Pre-cablato, pronto all'installazione. Conforme CEI EN 61439-1/2.
Il QIT3 è il quadro elettrico AC monofase della linea SECSUN, progettato per la protezione degli impianti fotovoltaici residenziali da 3 kWp con 1 inverter monofase. Prodotto in Italia con carpenteria in materiale isolante IP65 classe II, viene fornito pre-cablato e pronto all'installazione. Le dimensioni compatte (164 × 200 × 116 mm) lo rendono adatto sia a installazioni interne che esterne in spazi ridotti.
Perché serve il quadro AC per il fotovoltaico?
Il quadro AC è il componente che garantisce la protezione elettrica dell'inverter e dell'impianto fotovoltaico lato corrente alternata. Integra le protezioni magnetotermiche e differenziali contro sovraccarichi, cortocircuiti e dispersioni verso terra, oltre allo scaricatore di sovratensione che protegge l'inverter da transitori di rete. Senza un quadro AC adeguato, l'inverter è esposto a danni irreparabili per eventi di rete e l'impianto non risulta conforme alle norme CEI 64-8.
Specifiche tecniche QIT3
| Codice prodotto | QIT3 |
| Produttore | SECSUN / Contact Italia – prodotto in Italia |
| Potenza nominale | 3 kWp |
| Tipo impianto | Monofase, 1 inverter |
| Interruttore magnetotermico differenziale | 1P+N, 6kA, 300mA classe A |
| Scaricatore di sovratensione | Classe II, Imax 20kA monofase |
| Grado di protezione | IP65 classe II |
| Dimensioni (LxHxP) | 164 × 200 × 116 mm |
| Peso | 2 kg |
| Interfaccia CEI 0-21 | NON inclusa (quadro protezione AC) |
| Conformità | CEI EN 61439-1/2 |
| Fornitura | Pre-cablato, pronto all'installazione |
Compatibilità inverter monofase
Il QIT3 è compatibile con tutti i principali inverter fotovoltaici monofase da 3 kW: Huawei SUN2000-3KTL, Solax X1-3.0T, SMA Sunny Boy 3.0, Fronius Primo 3.0, Growatt MIN 3000TL-X, Goodwe GW3000-ES, Solis Mini 3600 e altri. Il differenziale classe A garantisce la protezione anche per inverter con filtri EMI che generano correnti di dispersione con componente in continua, in conformità alla norma CEI 64-8.
Cosa è incluso nella fornitura
- Quadro AC pre-cablato QIT3
- Interruttore magnetotermico differenziale 1P+N 6kA 300mA classe A
- Scaricatore di sovratensione monofase classe II 20kA
- Carpenteria in materiale isolante IP65 classe II
- Dichiarazione di conformità CEI EN 61439-1/2
Domande frequenti
Il QIT3 include il relè di interfaccia CEI 0-21?
No. Il QIT3 è un quadro di protezione AC che non include il relè di interfaccia CEI 0-21. Per impianti allacciati alla rete pubblica italiana con potenza superiore a 11,08 kW è necessario un quadro di interfaccia dedicato. Per impianti da 3 kWp è opportuno verificare con il proprio distributore locale (es. E-Distribuzione) se l'inverter dispone di funzione di interfaccia interna certificata, il che può rendere superfluo un quadro di interfaccia separato.
Il QIT3 si installa in esterno?
Sì. Il grado IP65 e la costruzione in classe II rendono il QIT3 adatto all'installazione in ambienti esterni, protetto da polvere e getti d'acqua diretti. La classe II elimina la necessità di messa a terra dell'involucro. Si consiglia di installarlo al riparo da irraggiamento solare diretto prolungato per preservare la vita dei componenti interni.
Quale calibro del magnetotermico è incluso nel QIT3?
Il QIT3 è configurato per impianti da 3 kWp. Per un inverter monofase da 3 kW a 230V la corrente nominale è circa 13A. Contattare MR WATT per conoscere il calibro esatto incluso e le opzioni disponibili, in modo da selezionare quello più adatto all'inverter utilizzato.
Qual è la differenza tra QIT3 e QIT6?
Il QIT3 è dimensionato per impianti fotovoltaici monofase da 3 kWp con 1 inverter, mentre il QIT6 è la versione per impianti da 6 kWp. Il QIT6 include anche un sezionatore bipolare sottocarico aggiuntivo che permette di isolare fisicamente il circuito durante la manutenzione, funzionalità non presente nel QIT3 base. Per installazioni professionali o aziendali, il QIT6 con sezionatore è la scelta consigliata.
Il QIT3 è pre-cablato o devo cablarlo in cantiere?
Il QIT3 viene fornito già cablato e pronto all'installazione. In cantiere è sufficiente collegare i cavi provenienti dall'inverter (lato AC) e quelli verso il quadro di distribuzione domestico, seguendo lo schema fornito da MR WATT. Non è richiesto alcun assemblaggio interno.
