QIT3 SECSUN – Cuadro AC Monofásico 3kW para Instalaciones FV
Cuadro AC monofásico SECSUN QIT3 para instalaciones fotovoltaicas de 3 kWp con 1 inversor. Protección con magnetotérmico diferencial 1P+N 300mA cl.A 6kA y descargador de sobretensión clase II 20kA. IP65 clase II — 164×200×116 mm. Precableado, listo para la instalación. Conforme a CEI EN 61439-1/2.

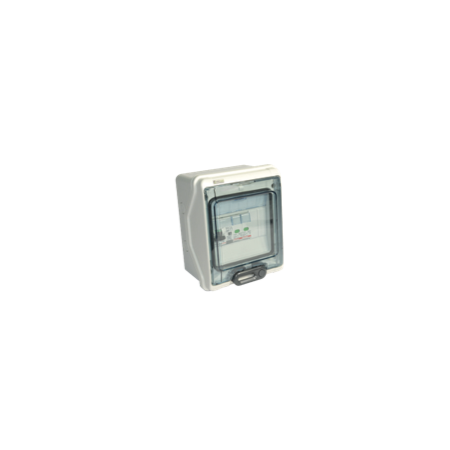

El QIT3 es el cuadro eléctrico AC monofásico de la línea SECSUN, diseñado para la protección de instalaciones fotovoltaicas residenciales de 3 kWp con 1 inversor monofásico. Fabricado en Italia con envolvente en material aislante IP65 clase II, se suministra precableado y listo para la instalación. Sus dimensiones compactas (164 × 200 × 116 mm) lo hacen adecuado tanto para instalaciones interiores como exteriores en espacios reducidos.
¿Por qué es necesario el cuadro AC para fotovoltaica?
El cuadro AC es el componente que garantiza la protección eléctrica del inversor y de la instalación fotovoltaica en el lado de corriente alterna. Integra protecciones magnetotérmicas y diferenciales contra sobrecargas, cortocircuitos y fugas a tierra, además del descargador de sobretensión que protege el inversor frente a transitorios de red. Sin un cuadro AC adecuado, el inversor queda expuesto a daños irreparables por eventos de red y la instalación no resulta conforme a las normas CEI 64-8.
Especificaciones técnicas QIT3
| Código de producto | QIT3 |
| Fabricante | SECSUN / Contact Italia – producto fabricado en Italia |
| Potencia nominal | 3 kWp |
| Tipo de instalación | Monofásica, 1 inversor |
| Interruptor magnetotérmico diferencial | 1P+N, 6kA, 300mA clase A |
| Descargador de sobretensión | Clase II, Imax 20kA monofásico |
| Grado de protección | IP65 clase II |
| Dimensiones (LxHxP) | 164 × 200 × 116 mm |
| Peso | 2 kg |
| Interfaz CEI 0-21 | NO incluida (cuadro de protección AC) |
| Conformidad | CEI EN 61439-1/2 |
| Suministro | Precableado, listo para la instalación |
Compatibilidad con inversores monofásicos
El QIT3 es compatible con los principales inversores fotovoltaicos monofásicos de 3 kW: Huawei SUN2000-3KTL, Solax X1-3.0T, SMA Sunny Boy 3.0, Fronius Primo 3.0, Growatt MIN 3000TL-X, Goodwe GW3000-ES, Solis Mini 3600 y otros. El diferencial clase A garantiza la protección también para inversores con filtros EMI que generan corrientes de fuga con componente en continua, en conformidad con la norma CEI 64-8.
Qué incluye el suministro
- Cuadro AC precableado QIT3
- Interruptor magnetotérmico diferencial 1P+N 6kA 300mA clase A
- Descargador de sobretensión monofásico clase II 20kA
- Envolvente en material aislante IP65 clase II
- Declaración de conformidad CEI EN 61439-1/2
Preguntas frecuentes
¿El QIT3 incluye el relé de interfaz CEI 0-21?
No. El QIT3 es un cuadro de protección AC que no incluye el relé de interfaz CEI 0-21. Para instalaciones conectadas a la red pública italiana con potencia superior a 11,08 kW es necesario un cuadro de interfaz dedicado. Para instalaciones de 3 kWp conviene verificar con el distribuidor local (p. ej., E-Distribuzione) si el inversor dispone de función de interfaz interna certificada, lo que puede hacer innecesario un cuadro de interfaz separado.
¿El QIT3 se instala en exterior?
Sí. El grado IP65 y la construcción en clase II hacen que el QIT3 sea apto para la instalación en ambientes exteriores, protegido contra el polvo y chorros de agua directos. La clase II elimina la necesidad de puesta a tierra de la envolvente. Se recomienda instalarlo resguardado de una exposición prolongada a la radiación solar directa para preservar la vida útil de los componentes internos.
¿Qué calibre del magnetotérmico está incluido en el QIT3?
El QIT3 está configurado para instalaciones de 3 kWp. Para un inversor monofásico de 3 kW a 230V la corriente nominal es de aproximadamente 13A. Contacte con MR WATT para conocer el calibre exacto incluido y las opciones disponibles, a fin de seleccionar el más adecuado para el inversor utilizado.
¿Cuál es la diferencia entre QIT3 y QIT6?
El QIT3 está dimensionado para instalaciones fotovoltaicas monofásicas de 3 kWp con 1 inversor, mientras que el QIT6 es la versión para instalaciones de 6 kWp. El QIT6 incluye además un seccionador bipolar bajo carga adicional que permite aislar físicamente el circuito durante el mantenimiento, funcionalidad no presente en el QIT3 base. Para instalaciones profesionales o empresariales, el QIT6 con seccionador es la opción recomendada.
¿El QIT3 viene precableado o debo cablearlo en obra?
El QIT3 se suministra ya cableado y listo para la instalación. En obra basta con conectar los cables procedentes del inversor (lado AC) y los que van hacia el cuadro de distribución doméstico, siguiendo el esquema proporcionado por MR WATT. No se requiere ningún montaje interno.
