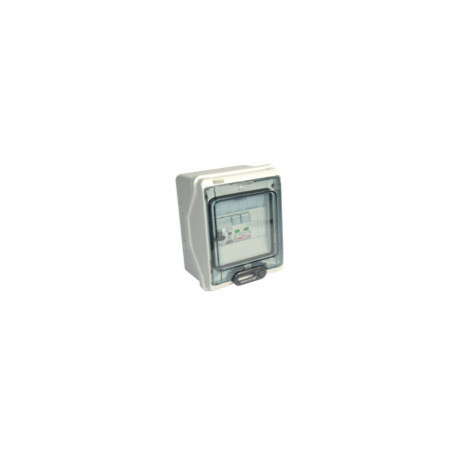

QIT3 SECSUN – AC-Schaltschrank einphasig 3 kW für PV-Anlagen
Einphasiger AC-Verteiler SECSUN QIT3 für Photovoltaikanlagen mit 3 kWp und 1 Wechselrichter. Schutz mit FI/LS-Schalter 1P+N 300mA Kl.A 6kA und Überspannungsableiter Klasse II 20kA. IP65 Klasse II — 164×200×116 mm. Vorverdrahtet, montagebereit. Konform mit CEI EN 61439-1/2.
Der QIT3 ist der einphasige AC-Schaltschrank der SECSUN-Linie, entwickelt zum Schutz von Photovoltaikanlagen im Wohnbereich mit 3 kWp und 1 einphasigem Wechselrichter. Hergestellt in Italien mit Gehäuse aus isolierendem Material IP65 Klasse II, wird er vorkonfektioniert und montagefertig geliefert. Die kompakten Abmessungen (164 × 200 × 116 mm) machen ihn sowohl für Innen- als auch für Außeninstallationen auf engem Raum geeignet.
Warum wird ein AC-Schaltschrank für Photovoltaik benötigt?
Der AC-Schaltschrank ist die Komponente, die den elektrischen Schutz des Wechselrichters und der Photovoltaikanlage auf der Wechselstromseite gewährleistet. Er integriert Leitungsschutz- und Fehlerstromschutzfunktionen gegen Überlast, Kurzschluss und Erdschlussströme sowie einen Überspannungsableiter, der den Wechselrichter vor Netztransienten schützt. Ohne einen geeigneten AC-Schaltschrank ist der Wechselrichter irreparablen Schäden durch Netzereignisse ausgesetzt und die Anlage entspricht nicht den Normen CEI 64-8.
Technische Spezifikationen QIT3
| Produktcode | QIT3 |
| Hersteller | SECSUN / Contact Italia – hergestellt in Italien |
| Nennleistung | 3 kWp |
| Anlagentyp | Einphasig, 1 Wechselrichter |
| FI/LS-Schalter (Leitungsschutzschalter mit Fehlerstromschutz) | 1P+N, 6kA, 300mA Klasse A |
| Überspannungsableiter | Klasse II, Imax 20kA einphasig |
| Schutzart | IP65 Klasse II |
| Abmessungen (BxHxT) | 164 × 200 × 116 mm |
| Gewicht | 2 kg |
| Schnittstelle CEI 0-21 | NICHT enthalten (AC-Schutzschaltschrank) |
| Konformität | CEI EN 61439-1/2 |
| Lieferumfang | Vorkonfektioniert, montagefertig |
Kompatibilität mit einphasigen Wechselrichtern
Der QIT3 ist kompatibel mit allen gängigen einphasigen Photovoltaik-Wechselrichtern mit 3 kW: Huawei SUN2000-3KTL, Solax X1-3.0T, SMA Sunny Boy 3.0, Fronius Primo 3.0, Growatt MIN 3000TL-X, Goodwe GW3000-ES, Solis Mini 3600 und weitere. Der FI-Schutzschalter Klasse A gewährleistet den Schutz auch bei Wechselrichtern mit EMI-Filtern, die Ableitströme mit Gleichstromanteil erzeugen, in Übereinstimmung mit der Norm CEI 64-8.
Was im Lieferumfang enthalten ist
- Vorkonfektionierter AC-Schaltschrank QIT3
- FI/LS-Schalter 1P+N 6kA 300mA Klasse A
- Einphasiger Überspannungsableiter Klasse II 20kA
- Gehäuse aus isolierendem Material IP65 Klasse II
- Konformitätserklärung CEI EN 61439-1/2
Häufig gestellte Fragen
Enthält der QIT3 das Schnittstellenrelais CEI 0-21?
Nein. Der QIT3 ist ein AC-Schutzschaltschrank und enthält kein Schnittstellenrelais CEI 0-21. Für Anlagen, die an das öffentliche italienische Netz angeschlossen sind und eine Leistung von mehr als 11,08 kW haben, ist ein dedizierter Schnittstellenschaltschrank erforderlich. Bei Anlagen mit 3 kWp empfiehlt es sich, beim lokalen Netzbetreiber (z. B. E-Distribuzione) zu prüfen, ob der Wechselrichter über eine zertifizierte interne Schnittstellenfunktion verfügt, wodurch ein separater Schnittstellenschaltschrank entfallen kann.
Kann der QIT3 im Außenbereich installiert werden?
Ja. Die Schutzart IP65 und die Ausführung in Klasse II machen den QIT3 für die Installation im Außenbereich geeignet, geschützt gegen Staub und direkte Wasserstrahlen. Klasse II macht eine Erdung des Gehäuses überflüssig. Es wird empfohlen, ihn vor länger andauernder direkter Sonneneinstrahlung zu schützen, um die Lebensdauer der internen Komponenten zu erhalten.
Welche Auslösecharakteristik bzw. welcher Nennstrom des Leitungsschutzes ist im QIT3 enthalten?
Der QIT3 ist für Anlagen mit 3 kWp konfiguriert. Für einen einphasigen 3-kW-Wechselrichter bei 230V beträgt der Nennstrom etwa 13A. Kontaktieren Sie MR WATT, um den exakt enthaltenen Nennstrom und die verfügbaren Optionen zu erfahren, damit die passendste Ausführung für den verwendeten Wechselrichter ausgewählt werden kann.
Was ist der Unterschied zwischen QIT3 und QIT6?
Der QIT3 ist für einphasige Photovoltaikanlagen mit 3 kWp und 1 Wechselrichter ausgelegt, während der QIT6 die Version für Anlagen mit 6 kWp ist. Der QIT6 enthält zusätzlich einen zweipoligen Lasttrennschalter, der es ermöglicht, den Stromkreis während der Wartung physisch zu trennen – eine Funktion, die beim QIT3 in der Basisversion nicht vorhanden ist. Für professionelle oder gewerbliche Installationen ist der QIT6 mit Trennschalter die empfohlene Wahl.
Ist der QIT3 vorkonfektioniert oder muss ich ihn auf der Baustelle verdrahten?
Der QIT3 wird bereits verdrahtet und montagefertig geliefert. Auf der Baustelle müssen lediglich die vom Wechselrichter kommenden Kabel (AC-Seite) sowie die Leitungen zum Hausverteiler angeschlossen werden, gemäß dem von MR WATT bereitgestellten Schaltplan. Eine interne Montage ist nicht erforderlich.
