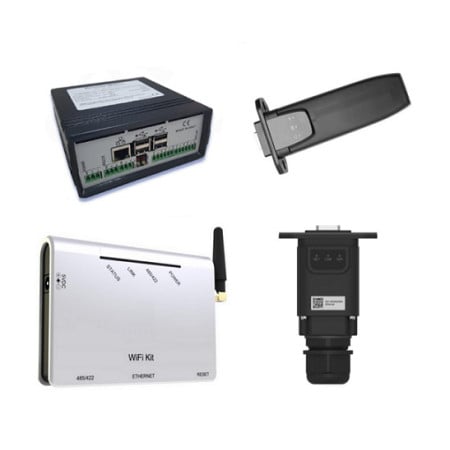

ZSM-ETH-EXT
ZSM-ETH-EXT: adattatore Ethernet esterno per il monitoraggio degli inverter ZCS Azzurro monofase serie Lite, ibridi e trifase. Collega l'inverter al router con un cavo di rete RJ45: nessuna dipendenza dal segnale Wi-Fi.
Si innesta sulla porta di comunicazione RS232 dell'inverter (connettore circolare esterno) ed è alimentato dall'inverter stesso. App ZCS Azzurro e portale inclusi.
Verifica prima di ordinare: se il tuo inverter ha una porta USB serve invece il modello ZSM-ETH-USB.
Il ZSM-ETH-EXT è l'adattatore Ethernet esterno ZCS Azzurro che porta l'inverter fotovoltaico sul portale di monitoraggio usando un cavo di rete invece del Wi-Fi. È la scelta giusta quando l'inverter è installato in garage, in cantina, in un locale tecnico o dentro un armadio metallico, dove il segnale wireless è debole o instabile.
EXT o USB? Guarda la porta dell'inverter prima di ordinare
È l'errore d'acquisto più comune su questa gamma. Gli adattatori ZCS esistono in due varianti meccaniche che non sono intercambiabili: la versione EXT si innesta sulla porta RS232 (connettore circolare esterno sulla scocca dell'inverter), la versione USB si innesta sullo slot USB. Prima di ordinare, guarda la parte inferiore del tuo inverter e verifica quale connettore è presente.
| Porta RS232 + connessione via cavo di rete | ZSM-ETH-EXT (questo prodotto) |
| Porta RS232 + connessione Wi-Fi | ZSM-WIFI-EXT |
| Porta USB + connessione via cavo di rete | ZSM-ETH-USB |
| Porta USB + connessione Wi-Fi | ZSM-WIFI-USB |
| Nessuna rete internet disponibile | ZSM-4G-USB (SIM inclusa) |
| Impianto con 2 o più inverter | ZSM-DATALOG-04 |
Specifiche tecniche ZSM-ETH-EXT
| Codice | ZSM-ETH-EXT |
| Tipo | Adattatore Ethernet esterno per inverter |
| Interfaccia verso l'inverter | Porta RS232 (connettore esterno dedicato) |
| Interfaccia verso la rete | RJ45, cavo di rete al router |
| Inverter collegabili | 1 |
| Alimentazione | Interna, direttamente dall'inverter |
| Installazione | Esterna, sulla meccanica dell'inverter |
| Compatibilità | Inverter Azzurro monofase serie Lite, ibridi e trifase con porta RS232 |
| Configurazione | Accesso a pagina web dedicata dell'adattatore |
| Monitoraggio | App ZCS Azzurro (iOS/Android) e portale web, senza canone |
Quando conviene l'Ethernet invece del Wi-Fi
Il Wi-Fi è comodo ma è la prima causa di impianti che "spariscono" dal portale. Se il router è lontano, se ci sono muri portanti in mezzo o se l'inverter è dentro un quadro metallico, il segnale cala e il monitoraggio si interrompe a intermittenza. Con il cavo di rete la connessione è stabile e non risente della saturazione della banda Wi-Fi domestica.
Scegli l'Ethernet in questi casi tipici: inverter in garage o cantina, inverter in locale tecnico separato dall'abitazione, inverter dentro un quadro o armadio metallico, impianti aziendali dove la rete cablata è già presente. Se non hai già una presa di rete vicino all'inverter, un adattatore powerline sulla linea elettrica risolve senza opere murarie.
Cosa puoi monitorare
- Produzione istantanea, giornaliera, mensile e totale dell'impianto
- Autoconsumo ed energia prelevata dalla rete, se è installato un meter
- Stato di carica della batteria sugli inverter ibridi
- Allarmi e codici di errore con notifica sull'app
- Aggiornamenti firmware dell'inverter da remoto, tramite assistenza ZCS
Domande frequenti
Come faccio a sapere se il mio inverter ZCS vuole il modello EXT o quello USB?
Guarda la parte inferiore dell'inverter, dove ci sono i connettori di comunicazione. Se trovi un connettore circolare a vite dedicato, si tratta della porta RS232 e devi ordinare il ZSM-ETH-EXT. Se invece trovi uno slot USB, devi ordinare il ZSM-ETH-USB. I due adattatori non sono intercambiabili e non si adattano meccanicamente all'altra porta.
Serve un alimentatore separato per il ZSM-ETH-EXT?
No. L'adattatore è alimentato direttamente dall'inverter attraverso la porta di comunicazione, quindi non richiede prese di corrente aggiuntive. Di conseguenza si spegne quando l'inverter va in stand-by la notte: se ti serve il monitoraggio dei consumi 24 ore su 24, la soluzione corretta è un datalogger con alimentazione propria.
Il cavo di rete è incluso nella confezione?
No, il cavo Ethernet va previsto in base alla distanza fra inverter e router. Va bene un normale cavo di rete Cat.5e o Cat.6; per i tratti esterni usa un cavo schermato adatto alla posa all'aperto. La lunghezza massima consigliata di una tratta Ethernet è 90-100 metri.
Posso collegare due inverter a un solo ZSM-ETH-EXT?
No, ogni adattatore serve un solo inverter. Se l'impianto ha due o più inverter hai due strade: un adattatore per ciascun inverter, oppure un datalogger ZSM-DATALOG-04 che li raccoglie tutti in RS485 e li mostra sul portale come un unico impianto. La seconda soluzione è quella corretta quando servono i totali di impianto.
Come si configura dopo l'installazione?
Si innesta l'adattatore sulla porta dell'inverter, si collega il cavo di rete al router e si accede alla pagina web dedicata dell'adattatore per verificare la connessione. Poi si registra l'impianto sull'app o sul portale ZCS Azzurro inserendo il numero di serie dell'adattatore: da quel momento i dati arrivano automaticamente.
