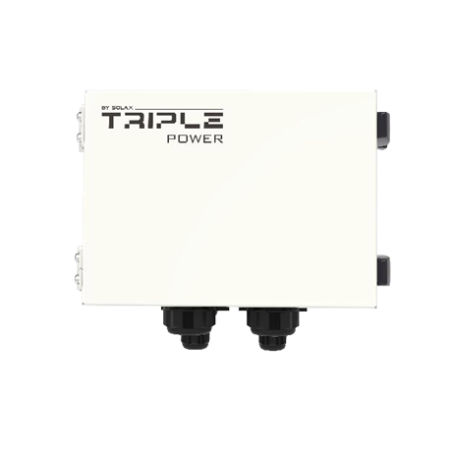

Combiner Box SolaX TCBox-70 per 3 Torri HS51
Il SolaX TCBox-70 è l'accessorio che permette di collegare in parallelo fino a tre torri di batterie del sistema di accumulo ad alta tensione TSYS-HS51, con corrente di lavoro fino a 70 A. Si usa quando la capacità richiesta supera quella della singola torre da 8 moduli: da non confondere con la Series Box TBHS51, che collega invece due catene in serie.
Il SolaX TCBox-70 è l'accessorio di collegamento che permette di mettere in parallelo fino a tre torri di batterie del sistema di accumulo ad alta tensione TSYS-HS51, con una corrente di lavoro fino a 70 A. È il componente che si aggiunge quando la capacità richiesta supera quella gestibile da una singola catena di moduli.
Quando serve: i tre livelli di espansione del TSYS-HS51
Il sistema TSYS-HS51 cresce per gradi e ogni gradino richiede un componente diverso, cosa che nei preventivi viene spesso dimenticata:
- Una torre, da 2 a 8 moduli (10,2-40,8 kWh): serve il solo BMS TBMS-S51-8, che fa anche da basamento
- Due torri in serie, fino a 13 moduli (66,5 kWh): serve in aggiunta la Series Box TBHS51
- Fino a tre torri in parallelo: serve il TCBox-70
Sono tre accessori distinti con funzioni diverse, non alternativi fra loro. Confonderli è l'errore più frequente nel dimensionamento di un accumulo commerciale: la Series Box collega due catene in serie all'interno dello stesso sistema, il TCBox-70 affianca torri complete in parallelo.
Specifiche tecniche SolaX TCBox-70
| Funzione | Collegamento in parallelo di più torri batteria TSYS-HS51 |
| Torri collegabili | fino a 3 |
| Corrente di lavoro | fino a 70 A |
| Sistema compatibile | TSYS-HS51 (moduli TB-HS51 con BMS TBMS-S51-8) |
| Impiego tipico | Accumuli commerciali e industriali oltre la capacità della singola torre |
Perché mettere più torri in parallelo
Il parallelo di più torri non serve soltanto ad aumentare i kWh disponibili. Distribuire la stessa energia su più catene riduce la corrente che attraversa ciascuna, e quindi lo stress termico ed elettrico sui singoli moduli, con effetto positivo sulla vita utile del sistema. Consente inoltre una disposizione fisica più flessibile: tre torri basse occupano meno altezza di una sola torre alta e possono essere distribuite in un locale tecnico con vincoli di ingombro o di portata del solaio, considerando che ogni modulo pesa 46 kg.
Domande frequenti
A cosa serve esattamente il TCBox-70?
Consente di collegare in parallelo fino a tre torri di batterie del sistema TSYS-HS51, con corrente fino a 70 A. È l'accessorio che si usa quando la capacità necessaria supera quella ottenibile da una singola catena di moduli o quando conviene distribuire l'accumulo su più unità fisiche.
Che differenza c'è fra TCBox-70 e Series Box TBHS51?
Hanno funzioni diverse. La Series Box TBHS51 collega in serie una seconda catena di moduli all'interno dello stesso sistema, quando si superano gli 8 moduli gestiti dal BMS, fino a 13 moduli e 66,5 kWh. Il TCBox-70 mette invece in parallelo torri complete, fino a tre. In un impianto di grande taglia possono essere presenti entrambi.
Serve anche se ho una sola torre?
No. Con una singola torre da 2 a 8 moduli è sufficiente il BMS TBMS-S51-8, che gestisce i moduli e fa da basamento. Il TCBox-70 va previsto solo nel momento in cui si affiancano più torri in parallelo.
Con quali batterie è compatibile?
Con il sistema TSYS-HS51, composto dai moduli TB-HS51 da 5,1 kWh e dal BMS TBMS-S51-8. Non è compatibile con le batterie SolaX Triple Power di generazione precedente, che hanno un'architettura di collegamento diversa.
Quali dati tecnici vanno verificati prima dell'ordine?
Il numero di torri effettivamente previste, la corrente massima richiesta dall'inverter ibrido e la compatibilità della versione firmware del BMS. Su configurazioni multi-torre conviene richiedere conferma dello schema di collegamento, perché la disposizione dei cavi di potenza e dei bus di comunicazione va rispettata alla lettera per evitare sbilanciamenti fra le torri.
