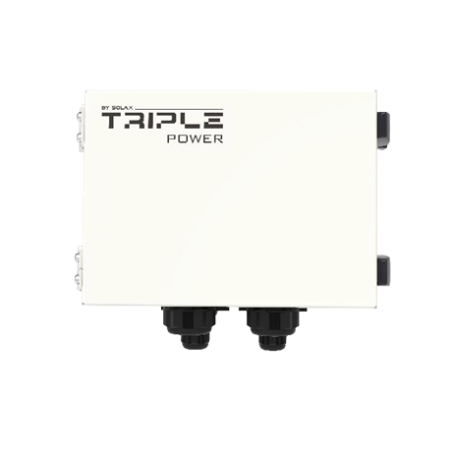

Combiner-Box SolaX TCBox-70 für 3 HS51-Türme

Die SolaX TCBox-70 ist das Anschlusszubehör, mit dem sich beim Hochvolt-Speichersystem TSYS-HS51 bis zu drei Batterietürme parallel schalten lassen, mit einem Arbeitsstrom von bis zu 70 A. Sie ist die Komponente, die ergänzt wird, wenn die benötigte Kapazität die von einer einzelnen Modulkette handhabbare Kapazität übersteigt.

Wann sie benötigt wird: die drei Erweiterungsstufen des TSYS-HS51

Das System TSYS-HS51 wächst stufenweise, und jede Stufe erfordert eine andere Komponente, was in Angeboten häufig vergessen wird:

• Ein Turm, von 2 bis 8 Modulen (10,2-40,8 kWh): erforderlich ist nur das BMS TBMS-S51-8, das zugleich als Sockel dient
• Zwei Türme in Serie, bis zu 13 Modulen (66,5 kWh): zusätzlich ist die Series Box TBHS51 erforderlich
• Bis zu drei Türme parallel: erforderlich ist die TCBox-70

Es handelt sich um drei unterschiedliche Zubehörteile mit verschiedenen Funktionen, die keine Alternativen zueinander sind. Sie zu verwechseln ist der häufigste Fehler bei der Dimensionierung eines gewerblichen Speichers: Die Series Box verbindet zwei Ketten innerhalb desselben Systems in Serie, die TCBox-70 schaltet vollständige Türme parallel.

Technische Daten SolaX TCBox-70

Warum mehrere Türme parallel schalten

Die Parallelschaltung mehrerer Türme dient nicht nur dazu, die verfügbaren kWh zu erhöhen. Wenn dieselbe Energie auf mehrere Ketten verteilt wird, reduziert sich der Strom, der durch jede einzelne fließt, und damit die thermische und elektrische Belastung der einzelnen Module, was sich positiv auf die Lebensdauer des Systems auswirkt. Zudem ermöglicht sie eine flexiblere physische Anordnung: Drei niedrige Türme benötigen weniger Höhe als ein einzelner hoher Turm und können in einem Technikraum mit Einschränkungen hinsichtlich Platzbedarf oder Tragfähigkeit der Decke verteilt werden, wobei jedes Modul 46 kg wiegt.

Häufige Fragen

Wozu dient die TCBox-70 genau?

Sie ermöglicht die Parallelschaltung von bis zu drei Batterietürmen des Systems TSYS-HS51, mit einem Strom von bis zu 70 A. Sie ist das Zubehör, das verwendet wird, wenn die erforderliche Kapazität die mit einer einzelnen Modulkette erreichbare Kapazität übersteigt oder wenn es sinnvoll ist, den Speicher auf mehrere physische Einheiten zu verteilen.

Was ist der Unterschied zwischen TCBox-70 und Series Box TBHS51?

Sie haben unterschiedliche Funktionen. Die Series Box TBHS51 verbindet eine zweite Modulkette innerhalb desselben Systems in Serie, wenn die vom BMS verwalteten 8 Module überschritten werden, bis zu 13 Modulen und 66,5 kWh. Die TCBox-70 schaltet hingegen vollständige Türme parallel, bis zu drei. In einer großen Anlage können beide vorhanden sein.

Wird sie auch benötigt, wenn ich nur einen Turm habe?

Nein. Bei einem einzelnen Turm mit 2 bis 8 Modulen reicht das BMS TBMS-S51-8 aus, das die Module verwaltet und als Sockel dient. Die TCBox-70 ist erst dann vorzusehen, wenn mehrere Türme parallel nebeneinander betrieben werden.

Mit welchen Batterien ist sie kompatibel?

Mit dem System TSYS-HS51, bestehend aus den Modulen TB-HS51 mit 5,1 kWh und dem BMS TBMS-S51-8. Sie ist nicht mit SolaX Triple Power Batterien der vorherigen Generation kompatibel, die eine andere Anschlussarchitektur haben.

Welche technischen Daten sollten vor der Bestellung geprüft werden?

Die tatsächlich vorgesehenen Anzahl der Türme, der vom Hybrid-Wechselrichter benötigte Maximalstrom und die Kompatibilität der Firmware-Version des BMS. Bei Multi-Turm-Konfigurationen empfiehlt es sich, eine Bestätigung des Anschlussplans anzufordern, da die Anordnung der Leistungskabel und Kommunikationsbusse genau eingehalten werden muss, um Ungleichgewichte zwischen den Türmen zu vermeiden.
