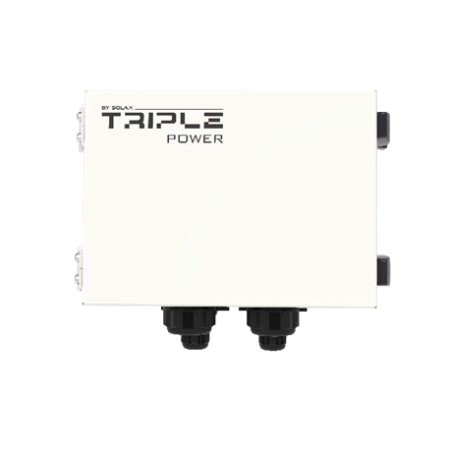

Caja combinadora SolaX TCBox-70 para 3 torres HS51
El SolaX TCBox-70 es el accesorio que permite conectar en paralelo hasta tres torres de baterías del sistema de almacenamiento de alta tensión TSYS-HS51, con corriente de trabajo de hasta 70 A. Se utiliza cuando la capacidad requerida supera la de la torre individual de 8 módulos: no debe confundirse con la Series Box TBHS51, que en cambio conecta dos cadenas en serie.
El SolaX TCBox-70 es el accesorio de conexión que permite poner en paralelo hasta tres torres de baterías del sistema de acumulación de alta tensión TSYS-HS51, con una corriente de trabajo de hasta 70 A. Es el componente que se añade cuando la capacidad requerida supera la que puede gestionar una única cadena de módulos.
Cuándo se necesita: los tres niveles de expansión del TSYS-HS51
El sistema TSYS-HS51 crece por etapas y cada nivel requiere un componente diferente, algo que a menudo se olvida en los presupuestos:
- Una torre, de 2 a 8 módulos (10,2-40,8 kWh): solo se necesita el BMS TBMS-S51-8, que también actúa como base
- Dos torres en serie, hasta 13 módulos (66,5 kWh): se necesita además la Series Box TBHS51
- Hasta tres torres en paralelo: se necesita el TCBox-70
Son tres accesorios distintos con funciones diferentes, no alternativos entre sí. Confundirlos es el error más frecuente al dimensionar un sistema de acumulación comercial: la Series Box conecta dos cadenas en serie dentro del mismo sistema, mientras que el TCBox-70 coloca torres completas en paralelo.
Especificaciones técnicas SolaX TCBox-70
| Función | Conexión en paralelo de varias torres de batería TSYS-HS51 |
| Torres conectables | hasta 3 |
| Corriente de trabajo | hasta 70 A |
| Sistema compatible | TSYS-HS51 (módulos TB-HS51 con BMS TBMS-S51-8) |
| Uso típico | Sistemas de acumulación comerciales e industriales por encima de la capacidad de una sola torre |
Por qué poner varias torres en paralelo
El paralelo de varias torres no solo sirve para aumentar los kWh disponibles. Distribuir la misma energía en varias cadenas reduce la corriente que atraviesa cada una y, por tanto, el estrés térmico y eléctrico en los módulos individuales, con un efecto positivo en la vida útil del sistema. Además, permite una disposición física más flexible: tres torres bajas ocupan menos altura que una sola torre alta y pueden distribuirse en una sala técnica con limitaciones de espacio o de capacidad de carga del forjado, teniendo en cuenta que cada módulo pesa 46 kg.
Preguntas frecuentes
¿Para qué sirve exactamente el TCBox-70?
Permite conectar en paralelo hasta tres torres de baterías del sistema TSYS-HS51, con una corriente de hasta 70 A. Es el accesorio que se utiliza cuando la capacidad necesaria supera la que se puede obtener con una única cadena de módulos o cuando conviene distribuir la acumulación en varias unidades físicas.
¿Qué diferencia hay entre TCBox-70 y Series Box TBHS51?
Tienen funciones diferentes. La Series Box TBHS51 conecta en serie una segunda cadena de módulos dentro del mismo sistema, cuando se superan los 8 módulos gestionados por el BMS, hasta 13 módulos y 66,5 kWh. En cambio, el TCBox-70 pone en paralelo torres completas, hasta tres. En una instalación de gran tamaño pueden estar presentes ambos.
¿Se necesita también si tengo una sola torre?
No. Con una única torre de 2 a 8 módulos es suficiente el BMS TBMS-S51-8, que gestiona los módulos y actúa como base. El TCBox-70 solo debe preverse cuando se colocan varias torres en paralelo.
¿Con qué baterías es compatible?
Con el sistema TSYS-HS51, compuesto por los módulos TB-HS51 de 5,1 kWh y el BMS TBMS-S51-8. No es compatible con las baterías SolaX Triple Power de generación anterior, que tienen una arquitectura de conexión diferente.
¿Qué datos técnicos deben verificarse antes del pedido?
El número de torres realmente previstas, la corriente máxima requerida por el inversor híbrido y la compatibilidad de la versión de firmware del BMS. En configuraciones multi-torre conviene solicitar confirmación del esquema de conexión, porque la disposición de los cables de potencia y de los buses de comunicación debe respetarse al pie de la letra para evitar desequilibrios entre las torres.
