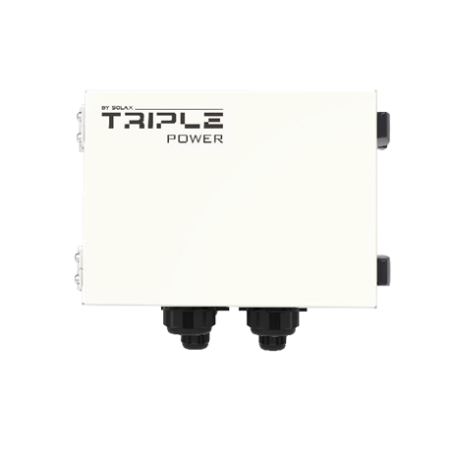

Boîtier de combinaison SolaX TCBox-70 pour 3 tours HS51

Le SolaX TCBox-70 est l’accessoire de connexion qui permet de mettre en parallèle jusqu’à trois tours de batteries du système de stockage haute tension TSYS-HS51, avec un courant de fonctionnement jusqu’à 70 A. C’est le composant à ajouter lorsque la capacité requise dépasse celle pouvant être gérée par une seule chaîne de modules.

Quand est-il nécessaire : les trois niveaux d’extension du TSYS-HS51

Le système TSYS-HS51 évolue par étapes, et chaque niveau nécessite un composant différent, un point souvent oublié dans les devis :

• Une tour, de 2 à 8 modules (10,2-40,8 kWh) : seul le BMS TBMS-S51-8 est nécessaire, il sert également de socle
• Deux tours en série, jusqu’à 13 modules (66,5 kWh) : la Series Box TBHS51 est également nécessaire
• Jusqu’à trois tours en parallèle : le TCBox-70 est nécessaire

Il s’agit de trois accessoires distincts aux fonctions différentes, et non d’alternatives entre eux. Les confondre est l’erreur la plus fréquente lors du dimensionnement d’un système de stockage commercial : la Series Box relie deux chaînes en série au sein du même système, tandis que le TCBox-70 associe des tours complètes en parallèle.

Spécifications techniques SolaX TCBox-70

Pourquoi mettre plusieurs tours en parallèle

Le montage en parallèle de plusieurs tours ne sert pas uniquement à augmenter les kWh disponibles. Répartir la même énergie sur plusieurs chaînes réduit le courant qui traverse chacune d’elles, et donc le stress thermique et électrique sur les modules individuels, avec un effet positif sur la durée de vie utile du système. Il permet également une disposition physique plus flexible : trois tours basses occupent moins de hauteur qu’une seule tour haute et peuvent être réparties dans un local technique présentant des contraintes d’encombrement ou de capacité portante du plancher, sachant que chaque module pèse 46 kg.

Questions fréquentes

À quoi sert exactement le TCBox-70 ?

Il permet de connecter en parallèle jusqu’à trois tours de batteries du système TSYS-HS51, avec un courant jusqu’à 70 A. C’est l’accessoire utilisé lorsque la capacité nécessaire dépasse celle pouvant être obtenue avec une seule chaîne de modules, ou lorsqu’il est préférable de répartir le stockage sur plusieurs unités physiques.

Quelle est la différence entre TCBox-70 et Series Box TBHS51 ?

Ils ont des fonctions différentes. La Series Box TBHS51 relie en série une deuxième chaîne de modules au sein du même système lorsque l’on dépasse les 8 modules gérés par le BMS, jusqu’à 13 modules et 66,5 kWh. Le TCBox-70 met quant à lui en parallèle des tours complètes, jusqu’à trois. Dans une installation de grande puissance, les deux peuvent être présents.

Est-il nécessaire si je n’ai qu’une seule tour ?

Non. Avec une seule tour de 2 à 8 modules, le BMS TBMS-S51-8 suffit : il gère les modules et sert de socle. Le TCBox-70 ne doit être prévu qu’au moment où plusieurs tours sont associées en parallèle.

Avec quelles batteries est-il compatible ?

Avec le système TSYS-HS51, composé des modules TB-HS51 de 5,1 kWh et du BMS TBMS-S51-8. Il n’est pas compatible avec les batteries SolaX Triple Power de génération précédente, qui disposent d’une architecture de connexion différente.

Quelles données techniques faut-il vérifier avant la commande ?

Le nombre de tours effectivement prévues, le courant maximal requis par l’onduleur hybride et la compatibilité de la version firmware du BMS. Pour les configurations multi-tours, il est recommandé de demander une confirmation du schéma de connexion, car la disposition des câbles de puissance et des bus de communication doit être respectée à la lettre afin d’éviter les déséquilibres entre les tours.
