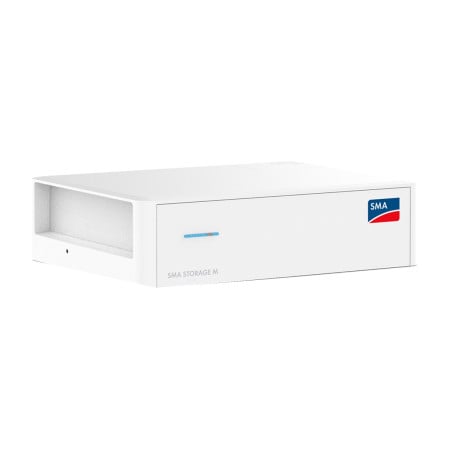

BMS SMA Storage M STM-BMS-10 Gestione Batteria
SMA STM-BMS-10: unità di gestione (Battery Management System) del sistema di accumulo ad alta tensione SMA Storage M. Ne serve una per ogni torre: senza BMS i moduli STM-BM-4.09-10 non si collegano all'inverter.
Gestisce da 3 a 12 moduli (12,3-49,1 kWh utili), dialoga con il Sunny Tripower Hybrid X via CAN, integra il punto di sezionamento lato ingresso e la protezione contro l'inversione di polarità. IP66, 530 x 140 x 405 mm, 11,3 kg.
La SMA STM-BMS-10 è l'unità di gestione della batteria che trasforma una pila di moduli SMA Storage M in un accumulo funzionante. Sorveglia i moduli STM-BM-4.09-10 della torre, ne gestisce carica e scarica, comunica con l'inverter ibrido e porta i morsetti DC verso il Sunny Tripower Hybrid X o il Sunny Boy Smart Energy.
Una per torre, sempre: la riga che manca nelle liste d'ordine
Il BMS non è un accessorio opzionale né un componente dell'inverter: ogni configurazione Storage M, da 3 a 12 moduli, è composta da una unità STM-BMS-10 più i moduli. Chi ordina solo i moduli pensando che la gestione sia integrata nell'inverter si ritrova con un accumulo che non si avvia. Il codice va quindi sempre messo in conto, uno per ogni torre di batterie.
Il BMS va scelto anche pensando al futuro: la stessa unità regge una torre da 3 moduli oggi e una da 12 domani, quindi un impianto che parte con 12,3 kWh può crescere senza sostituirla, nei limiti di capacità ammessi dall'inverter (36,8 kWh sugli Hybrid X 5-15, 49,1 kWh sugli Hybrid X 20-30).
Specifiche tecniche STM-BMS-10
| Funzione | Battery Management System del sistema SMA Storage M |
| Moduli gestiti | Da 3 a 12 moduli STM-BM-4.09-10 per torre |
| Capacità utile della torre | Da 12,28 kWh a 49,12 kWh |
| Tensione di esercizio della torre | Da 151,2-191,7 V (3 moduli) a 604-766,8 V (12 moduli) |
| Corrente di carica e scarica | 50 A con Sunny Tripower Hybrid X; 30 A con Sunny Boy Smart Energy (fino a 28,7 kWh) |
| Protezioni | Punto di sezionamento lato ingresso, protezione contro l'inversione di polarità DC |
| Categoria di sovratensione | II lato batteria e lato inverter |
| Connessioni | DC MC4 Evo 2; comunicazione CAN su RJ45, interfaccia batteria SMA |
| Grado di protezione | IP66, installazione interna ed esterna |
| Temperatura di esercizio | Da -20 °C a +50 °C, ottimale 15-30 °C |
| Altitudine massima | 3.000 m |
| Certificazioni del sistema | CE, UN 38.3, IEC 62619, IEC 62477, VDE 2510-50 |
| Dimensioni (L x A x P) | 530 x 140 x 405 mm |
| Peso | 11,3 kg |
| Garanzia | 2 anni di base, 10 anni con registrazione entro 30 giorni dalla messa in servizio |
Ingombri della torre completa
La torre ha sempre la stessa impronta, 530 x 405 mm, e cresce solo in altezza: 605,5 mm e 120 kg con 3 moduli, 871,5 mm e 191,6 kg con 5, 1.270,5 mm e 299 kg con 8, 1.802,5 mm e 442,2 kg con 12. Sono pesi da pavimento in calcestruzzo: su solai leggeri o soppalchi una torre alta va verificata prima dell'acquisto, e la movimentazione dei singoli moduli da 36 kg richiede due persone.
Domande frequenti
Il BMS è incluso nei moduli o nell'inverter?
No. È un componente a sé, da ordinare insieme ai moduli: una unità STM-BMS-10 per ogni torre Storage M. Gli inverter Sunny Tripower Hybrid X dialogano con il BMS, ma non lo sostituiscono.
Posso partire con pochi moduli e aggiungerne altri dopo?
La stessa unità gestisce da 3 a 12 moduli, quindi la torre può crescere senza cambiare il BMS, entro il massimo ammesso dall'inverter. Conviene però pianificare l'ampliamento: affiancare moduli nuovi a moduli già invecchiati porta il sistema a comportarsi come il modulo più debole.
Funziona con le batterie SMA Home Storage?
No. La STM-BMS-10 gestisce solo i moduli Storage M STM-BM-4.09-10. Il sistema Home Storage ha moduli da 3,28 kWh e componenti propri, e i due sistemi non si mescolano.
Quale inverter serve?
Il sistema è pensato per i Sunny Tripower Hybrid X, con cui lavora a 50 A, ed è compatibile anche con i Sunny Boy Smart Energy monofase, dove la corrente scende a 30 A e la capacità massima è di 28,7 kWh. La compatibilità con inverter di altre marche non è prevista dal costruttore.
Che spazio serve in un garage?
Un'impronta di 530 x 405 mm più lo spazio di accesso frontale e i distanziamenti indicati nel manuale di installazione. In altezza si va da circa 60 cm con 3 moduli a 1,8 m con 12: una torre media da 6 moduli sta intorno al metro.
