BMS SMA Storage M STM-BMS-10 Gestion Batterie
SMA STM-BMS-10 : unité de gestion (Battery Management System) du système de stockage haute tension SMA Storage M. Il en faut une par tour : sans BMS, les modules STM-BM-4.09-10 ne se raccordent pas à l'onduleur.
Elle gère de 3 à 12 modules (12,3-49,1 kWh utiles), dialogue avec le Sunny Tripower Hybrid X via CAN et intègre le point de sectionnement côté entrée ainsi que la protection contre l'inversion de polarité. IP66, 530 x 140 x 405 mm, 11,3 kg.

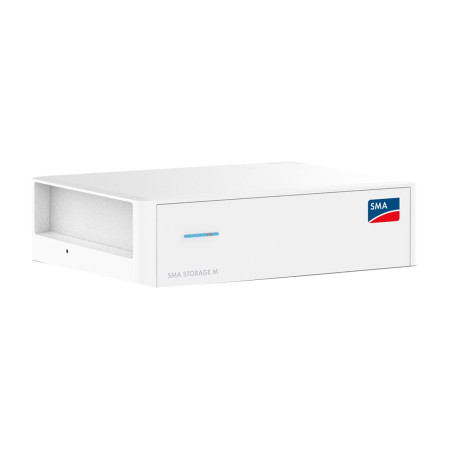

La SMA STM-BMS-10 est l'unité de gestion de batterie qui transforme une pile de modules SMA Storage M en stockage opérationnel. Elle surveille les modules STM-BM-4.09-10 de la tour, pilote la charge et la décharge, communique avec l'onduleur hybride et assure le raccordement DC vers le Sunny Tripower Hybrid X ou le Sunny Boy Smart Energy.
Une par tour, toujours : la ligne qui manque dans bien des commandes
Le BMS n'est ni un accessoire optionnel ni un élément de l'onduleur : chaque configuration Storage M, de 3 à 12 modules, se compose d'une unité STM-BMS-10 plus les modules. Commander uniquement les modules en pensant que la gestion est intégrée à l'onduleur aboutit à un stockage qui ne démarre pas. Il faut donc toujours prévoir cette référence, une par tour de batteries.
C'est aussi un choix d'avenir : la même unité pilote aujourd'hui une tour de 3 modules et demain une tour de 12. Une installation qui démarre à 12,3 kWh peut ainsi évoluer sans la remplacer, dans la limite de capacité admise par l'onduleur (36,8 kWh sur les Hybrid X 5-15, 49,1 kWh sur les Hybrid X 20-30).
Caractéristiques techniques STM-BMS-10
| Fonction | Battery Management System du système SMA Storage M |
| Modules gérés | De 3 à 12 modules STM-BM-4.09-10 par tour |
| Capacité utile de la tour | De 12,28 kWh à 49,12 kWh |
| Tension de fonctionnement de la tour | De 151,2-191,7 V (3 modules) à 604-766,8 V (12 modules) |
| Courant de charge et de décharge | 50 A avec Sunny Tripower Hybrid X ; 30 A avec Sunny Boy Smart Energy (jusqu'à 28,7 kWh) |
| Protections | Point de sectionnement côté entrée, protection contre l'inversion de polarité DC |
| Catégorie de surtension | II côté batterie et côté onduleur |
| Connexions | DC MC4 Evo 2 ; communication CAN via RJ45, interface batterie SMA |
| Indice de protection | IP66, installation intérieure et extérieure |
| Température de fonctionnement | De -20 °C à +50 °C, optimale 15-30 °C |
| Altitude maximale | 3 000 m |
| Certifications du système | CE, UN 38.3, IEC 62619, IEC 62477, VDE 2510-50 |
| Dimensions (L x H x P) | 530 x 140 x 405 mm |
| Poids | 11,3 kg |
| Garantie | 2 ans de série, 10 ans avec enregistrement dans les 30 jours suivant la mise en service |
Encombrement de la tour complète
La tour a toujours la même emprise au sol, 530 x 405 mm, et ne grandit qu'en hauteur : 605,5 mm et 120 kg avec 3 modules, 871,5 mm et 191,6 kg avec 5, 1 270,5 mm et 299 kg avec 8, 1 802,5 mm et 442,2 kg avec 12. Ce sont des charges pour dalle béton : sur un plancher léger ou une mezzanine, une tour haute doit être vérifiée avant l'achat, et la manutention des modules de 36 kg se fait à deux.
Questions fréquentes
Le BMS est-il fourni avec les modules ou avec l'onduleur ?
Non. C'est un composant à part, à commander avec les modules : une unité STM-BMS-10 par tour Storage M. Les onduleurs Sunny Tripower Hybrid X dialoguent avec le BMS mais ne le remplacent pas.
Puis-je commencer avec peu de modules et en ajouter ensuite ?
La même unité gère de 3 à 12 modules, la tour peut donc évoluer sans changer de BMS, jusqu'au maximum admis par l'onduleur. Mieux vaut cependant planifier l'extension : associer des modules neufs à des modules déjà vieillis fait fonctionner le système comme son module le plus faible.
Fonctionne-t-elle avec les batteries SMA Home Storage ?
Non. La STM-BMS-10 ne gère que les modules Storage M STM-BM-4.09-10. Home Storage utilise des modules de 3,28 kWh et ses propres composants, et les deux systèmes ne se mélangent pas.
Quel onduleur faut-il ?
Le système est conçu pour les Sunny Tripower Hybrid X, avec lesquels il fonctionne à 50 A, et reste compatible avec les Sunny Boy Smart Energy monophasés, où le courant descend à 30 A et la capacité maximale à 28,7 kWh. Le fabricant ne prévoit pas de compatibilité avec des onduleurs d'autres marques.
Quelle place faut-il dans un garage ?
Une emprise de 530 x 405 mm, plus l'espace d'accès en façade et les distances indiquées dans le manuel d'installation. En hauteur, on passe d'environ 60 cm avec 3 modules à 1,8 m avec 12 : une tour moyenne de 6 modules mesure environ un mètre.
