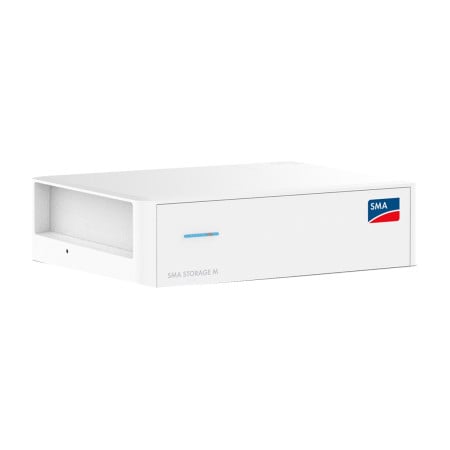

BMS-Einheit SMA Storage M STM-BMS-10
SMA STM-BMS-10: die Batteriemanagement-Einheit (BMS) des Hochvolt-Speichersystems SMA Storage M. Pro Turm ist genau eine nötig: Ohne BMS lassen sich die Module STM-BM-4.09-10 nicht mit dem Wechselrichter verbinden.
Verwaltet 3 bis 12 Module (12,3-49,1 kWh nutzbar), kommuniziert per CAN mit dem Sunny Tripower Hybrid X und integriert die eingangsseitige Trennstelle sowie den Verpolungsschutz. IP66, 530 x 140 x 405 mm, 11,3 kg.
Die SMA STM-BMS-10 ist die Batteriemanagement-Einheit, die aus einem Stapel SMA Storage M Module einen funktionsfähigen Speicher macht. Sie überwacht die Module STM-BM-4.09-10 des Turms, steuert Laden und Entladen, kommuniziert mit dem Hybrid-Wechselrichter und stellt den DC-Anschluss zum Sunny Tripower Hybrid X oder Sunny Boy Smart Energy bereit.
Eine pro Turm, immer: die Position, die in vielen Bestellungen fehlt
Das BMS ist weder optionales Zubehör noch Teil des Wechselrichters: Jede Storage-M-Konfiguration von 3 bis 12 Modulen besteht aus einer STM-BMS-10 plus den Modulen. Wer nur Module bestellt, weil er das Batteriemanagement im Wechselrichter vermutet, steht mit einem Speicher da, der nicht startet. Diese Position gehört daher immer ins Angebot, eine pro Batterieturm.
Zugleich ist sie zukunftssicher: Dieselbe Einheit betreibt heute einen Turm mit 3 Modulen und morgen einen mit 12. Eine Anlage, die mit 12,3 kWh startet, kann also wachsen, ohne das BMS zu tauschen, im Rahmen der vom Wechselrichter zugelassenen Kapazität (36,8 kWh bei Hybrid X 5-15, 49,1 kWh bei Hybrid X 20-30).
Technische Daten STM-BMS-10
| Funktion | Batteriemanagementsystem für SMA Storage M |
| Verwaltete Module | 3 bis 12 Module STM-BM-4.09-10 pro Turm |
| Nutzbare Turmkapazität | 12,28 kWh bis 49,12 kWh |
| Betriebsspannung des Turms | Von 151,2-191,7 V (3 Module) bis 604-766,8 V (12 Module) |
| Lade- und Entladestrom | 50 A mit Sunny Tripower Hybrid X; 30 A mit Sunny Boy Smart Energy (bis 28,7 kWh) |
| Schutzfunktionen | Eingangsseitige Trennstelle, DC-Verpolungsschutz |
| Überspannungskategorie | II batterie- und wechselrichterseitig |
| Anschlüsse | DC MC4 Evo 2; CAN-Kommunikation über RJ45, SMA Batterieschnittstelle |
| Schutzart | IP66, Innen- und Außenmontage |
| Betriebstemperatur | -20 °C bis +50 °C, optimal 15-30 °C |
| Maximale Aufstellhöhe | 3.000 m |
| Systemzertifizierungen | CE, UN 38.3, IEC 62619, IEC 62477, VDE 2510-50 |
| Abmessungen (B x H x T) | 530 x 140 x 405 mm |
| Gewicht | 11,3 kg |
| Garantie | 2 Jahre serienmäßig, 10 Jahre bei Registrierung innerhalb von 30 Tagen nach Inbetriebnahme |
Platzbedarf des kompletten Turms
Der Turm hat immer dieselbe Grundfläche von 530 x 405 mm und wächst nur in die Höhe: 605,5 mm und 120 kg mit 3 Modulen, 871,5 mm und 191,6 kg mit 5, 1.270,5 mm und 299 kg mit 8, 1.802,5 mm und 442,2 kg mit 12. Das sind Lasten für Betonböden: Auf leichten Decken oder Zwischengeschossen muss ein hoher Turm vor dem Kauf geprüft werden, und die 36 kg schweren Module werden zu zweit bewegt.
Häufige Fragen
Ist das BMS bei den Modulen oder beim Wechselrichter dabei?
Nein. Es ist eine eigene Komponente, die zusammen mit den Modulen bestellt wird: eine STM-BMS-10 pro Storage-M-Turm. Die Sunny Tripower Hybrid X kommunizieren mit dem BMS, ersetzen es aber nicht.
Kann ich mit wenigen Modulen starten und später erweitern?
Dieselbe Einheit verwaltet 3 bis 12 Module, der Turm kann also ohne BMS-Tausch wachsen, bis zum Maximum des Wechselrichters. Die Erweiterung sollte trotzdem geplant werden: Neue Module neben gealterten lassen das System wie sein schwächstes Modul arbeiten.
Funktioniert sie mit SMA Home Storage Batterien?
Nein. Die STM-BMS-10 verwaltet nur Storage-M-Module STM-BM-4.09-10. Home Storage nutzt Module mit 3,28 kWh und eigene Komponenten, die beiden Systeme lassen sich nicht mischen.
Welcher Wechselrichter wird benötigt?
Das System ist für die Sunny Tripower Hybrid X ausgelegt, mit denen es mit 50 A arbeitet, und ist auch mit den einphasigen Sunny Boy Smart Energy kompatibel, wo der Strom auf 30 A und die Kapazität auf maximal 28,7 kWh sinkt. Eine Kompatibilität mit Wechselrichtern anderer Hersteller sieht SMA nicht vor.
Wie viel Platz braucht der Speicher in der Garage?
Eine Grundfläche von 530 x 405 mm plus den frontalen Zugang und die Mindestabstände laut Installationsanleitung. In der Höhe reicht er von etwa 60 cm mit 3 Modulen bis 1,8 m mit 12; ein mittlerer Turm mit 6 Modulen ist rund einen Meter hoch.
