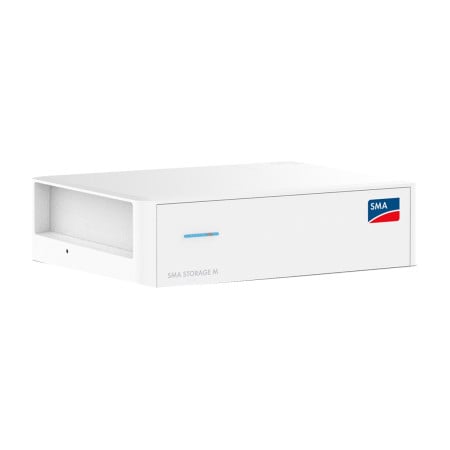

BMS SMA Storage M STM-BMS-10 Gestión de Batería
SMA STM-BMS-10: unidad de gestión (Battery Management System) del sistema de almacenamiento de alta tensión SMA Storage M. Hace falta una por cada torre: sin BMS, los módulos STM-BM-4.09-10 no se conectan al inversor.
Gestiona de 3 a 12 módulos (12,3-49,1 kWh útiles), se comunica con el Sunny Tripower Hybrid X por CAN e integra el punto de seccionamiento del lado de entrada y la protección contra inversión de polaridad. IP66, 530 x 140 x 405 mm, 11,3 kg.
La SMA STM-BMS-10 es la unidad de gestión de batería que convierte una pila de módulos SMA Storage M en un sistema de almacenamiento operativo. Supervisa los módulos STM-BM-4.09-10 de la torre, gestiona la carga y la descarga, se comunica con el inversor híbrido y ofrece la conexión DC hacia el Sunny Tripower Hybrid X o el Sunny Boy Smart Energy.
Una por torre, siempre: la línea que falta en muchos pedidos
El BMS no es un accesorio opcional ni forma parte del inversor: cada configuración Storage M, de 3 a 12 módulos, se compone de una unidad STM-BMS-10 más los módulos. Quien pide solo los módulos pensando que la gestión está integrada en el inversor se encuentra con un almacenamiento que no arranca. Hay que contar siempre con esta referencia, una por cada torre de baterías.
Es además una elección pensada para el futuro: la misma unidad gestiona hoy una torre de 3 módulos y mañana una de 12, así que una instalación que empieza con 12,3 kWh puede crecer sin sustituirla, dentro de la capacidad que admite el inversor (36,8 kWh en los Hybrid X 5-15, 49,1 kWh en los Hybrid X 20-30).
Especificaciones técnicas STM-BMS-10
| Función | Battery Management System del sistema SMA Storage M |
| Módulos gestionados | De 3 a 12 módulos STM-BM-4.09-10 por torre |
| Capacidad útil de la torre | De 12,28 kWh a 49,12 kWh |
| Tensión de funcionamiento de la torre | De 151,2-191,7 V (3 módulos) a 604-766,8 V (12 módulos) |
| Corriente de carga y descarga | 50 A con Sunny Tripower Hybrid X; 30 A con Sunny Boy Smart Energy (hasta 28,7 kWh) |
| Protecciones | Punto de seccionamiento del lado de entrada, protección contra inversión de polaridad DC |
| Categoría de sobretensión | II lado batería y lado inversor |
| Conexiones | DC MC4 Evo 2; comunicación CAN por RJ45, interfaz de batería SMA |
| Grado de protección | IP66, instalación interior y exterior |
| Temperatura de funcionamiento | De -20 °C a +50 °C, óptima 15-30 °C |
| Altitud máxima | 3.000 m |
| Certificaciones del sistema | CE, UN 38.3, IEC 62619, IEC 62477, VDE 2510-50 |
| Dimensiones (an. x al. x prof.) | 530 x 140 x 405 mm |
| Peso | 11,3 kg |
| Garantía | 2 años de serie, 10 años con registro en los 30 días siguientes a la puesta en marcha |
Dimensiones de la torre completa
La torre tiene siempre la misma huella, 530 x 405 mm, y solo crece en altura: 605,5 mm y 120 kg con 3 módulos, 871,5 mm y 191,6 kg con 5, 1.270,5 mm y 299 kg con 8, 1.802,5 mm y 442,2 kg con 12. Son cargas para suelo de hormigón: sobre forjados ligeros o altillos, una torre alta debe comprobarse antes de la compra, y la manipulación de los módulos de 36 kg requiere dos personas.
Preguntas frecuentes
¿El BMS viene incluido con los módulos o con el inversor?
No. Es un componente independiente que se pide junto con los módulos: una unidad STM-BMS-10 por cada torre Storage M. Los inversores Sunny Tripower Hybrid X se comunican con el BMS, pero no lo sustituyen.
¿Puedo empezar con pocos módulos y añadir más después?
La misma unidad gestiona de 3 a 12 módulos, así que la torre puede crecer sin cambiar el BMS, hasta el máximo que admite el inversor. Conviene planificar la ampliación: juntar módulos nuevos con módulos ya envejecidos hace que el sistema se comporte como el módulo más débil.
¿Funciona con las baterías SMA Home Storage?
No. La STM-BMS-10 solo gestiona módulos Storage M STM-BM-4.09-10. Home Storage usa módulos de 3,28 kWh y componentes propios, y los dos sistemas no se mezclan.
¿Qué inversor necesito?
El sistema está pensado para los Sunny Tripower Hybrid X, con los que trabaja a 50 A, y también es compatible con los Sunny Boy Smart Energy monofásicos, donde la corriente baja a 30 A y la capacidad máxima es de 28,7 kWh. El fabricante no prevé la compatibilidad con inversores de otras marcas.
¿Cuánto espacio necesita en un garaje?
Una huella de 530 x 405 mm más el espacio de acceso frontal y las distancias indicadas en el manual de instalación. En altura va de unos 60 cm con 3 módulos a 1,8 m con 12: una torre media de 6 módulos ronda el metro.
