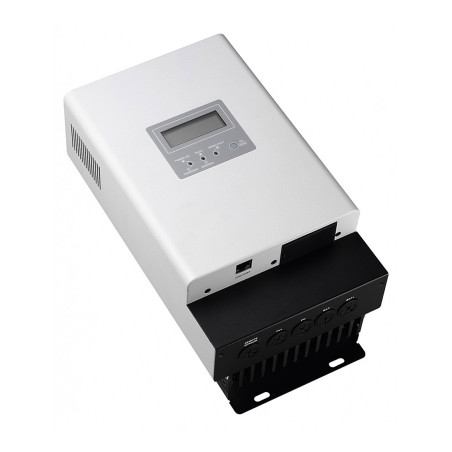

Régulateur MPPT Voltronic SCC-MPPT-3KW 60A 12/24/48V

Le Voltronic Power SCC-MPPT-3KW est un régulateur de charge MPPT de 60 A conçu pour les installations photovoltaïques autonomes avec batteries 12 V, 24 V ou 48 V. Il accepte jusqu'à 800 W de panneaux en 12 V, 1600 W en 24 V et 3200 W en 48 V, avec un rendement maximal annoncé de 98%.

L'écran LCD multifonction affiche la puissance solaire, la tension et la capacité de la batterie, le courant de charge, le niveau de charge et les défauts. La recharge s'effectue en trois étapes — bulk, absorption et maintien — pour les batteries plomb étanches, AGM et GEL.

Pourquoi choisir un régulateur MPPT 60 A et 145 V ?

Ce modèle est destiné aux systèmes autonomes plus puissants que ceux utilisant des régulateurs de 20, 30 ou 40 A. Un banc de batteries 48 V permet de gérer jusqu'à 3,2 kW photovoltaïques tout en réduisant le courant dans les câbles côté batterie par rapport à un système équivalent en 12 V.

L'entrée photovoltaïque fonctionne dans une plage MPPT de 60 à 115 VDC et accepte une tension maximale à vide de 145 VDC. Le champ doit donc comporter suffisamment de modules en série pour atteindre au moins 60 V en fonctionnement, sans jamais dépasser 145 V Voc dans les conditions les plus froides.

Caractéristiques techniques Voltronic SCC-MPPT-3KW

Dimensionner correctement les panneaux

La tension du champ est le premier point à vérifier. La somme des Vmp des panneaux en série doit se situer dans la plage 60-115 V. La somme des Voc, corrigée pour la température minimale du site, doit rester sous 145 V.

Un panneau nominal 12 V ou un module moderne présentant un Vmp de 30 à 40 V ne suffit pas seul pour atteindre le minimum de 60 V. Dans de nombreuses installations, au moins deux ou trois modules en série seront nécessaires, mais le nombre exact dépend du Vmp, du Voc et du coefficient de température. Il ne se choisit pas uniquement selon les watts.

La puissance maximale change avec la batterie : 800 W en 12 V, 1600 W en 24 V et 3200 W en 48 V. Ces valeurs n'autorisent pas à dépasser les limites de tension ou de courant de l'entrée.

Compatibilité batterie : attention au lithium

La documentation officielle du SCC-MPPT-3KW mentionne les batteries plomb étanches, AGM et GEL. Elle ne spécifie pas de profil dédié aux batteries LiFePO4 ou à d'autres batteries lithium.

Ne pas connecter une batterie lithium sans confirmation écrite du fabricant, profil de charge réellement compatible et vérification des exigences du BMS. Un régulateur de 60 A peut rapidement endommager une batterie lorsque les limites de tension, courant ou température sont incorrectes.

Écran, charge et protections

L'écran LCD affiche puissance solaire, tension et capacité de batterie, courant de charge, niveau de charge et défauts. Le capteur BTS compense la tension de charge des batteries plomb selon leur température.

Les protections couvrent la surcharge, la surcharge batterie et l'inversion de polarité côté PV et batterie. La protection contre les surcharges intervient au-delà de 110% avec avertissement sonore, mais des fusibles et sectionneurs externes restent indispensables.

Installation et ventilation

L'indice IP31 ne permet pas une exposition directe à la pluie ou aux projections. Installer l'appareil verticalement dans un lieu propre, sec et ventilé avec un espace libre pour dissiper la chaleur. La température de fonctionnement déclarée commence à 0 °C.

Les câbles côté batterie peuvent transporter jusqu'à 60 A et doivent être dimensionnés selon leur longueur, la chute de tension et les règles applicables. Installer une protection adaptée près du pôle positif de la batterie.

Applications courantes

• Installations photovoltaïques résidentielles autonomes en 24 ou 48 V.
• Chalets, exploitations agricoles, ateliers et bâtiments isolés.
• Télécommunications et systèmes de surveillance.
• Champs PV jusqu'à 3,2 kW avec banc de batteries 48 V.
• Systèmes professionnels au plomb nécessitant écran et compensation thermique.

Questions fréquentes

Puis-je connecter 3,2 kW de panneaux avec une batterie 12 V ?

Non. Les 3200 W correspondent à un banc 48 V. Les limites sont de 800 W en 12 V et 1600 W en 24 V.

Puis-je connecter un seul panneau solaire ?

Seulement si son Vmp atteint au moins 60 V, ce qui est rare pour un module standard. Plusieurs panneaux en série sont généralement nécessaires, tout en restant sous 145 V Voc.

Est-il compatible avec les batteries LiFePO4 ?

La documentation officielle consultée ne déclare pas le lithium. Ne pas l'utiliser avec LiFePO4 sans confirmation du fabricant et vérification du profil de charge et du BMS.

Peut-il être installé à l'extérieur ?

Pas directement. L'IP31 impose un emplacement couvert, sec et ventilé, protégé de la pluie, des projections et de la condensation.

Comment choisir entre 12 V, 24 V et 48 V ?

Pour une puissance élevée, 24 V ou 48 V réduisent le courant dans les câbles et permettent un champ PV plus important. Batterie, onduleur, protections et câblage doivent être conçus pour la même tension.
