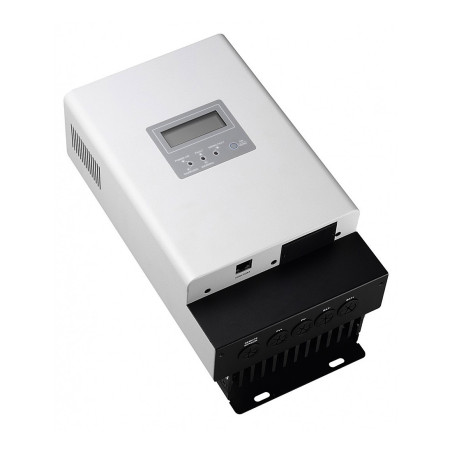

Regulador MPPT Voltronic SCC-MPPT-3KW 60A 12/24/48V
Regulador de carga MPPT Voltronic Power SCC-MPPT-3KW de 60 A para bancos de baterías de 12/24/48 V, con tensión fotovoltaica en circuito abierto de hasta 145 V y potencia máxima de 800 W, 1600 W o 3200 W según la tensión de batería.
Pantalla LCD multifunción, carga en tres etapas, eficiencia máxima del 98% y compatibilidad declarada con baterías de plomo selladas, AGM y GEL. Protección IP31.
El Voltronic Power SCC-MPPT-3KW es un regulador de carga MPPT de 60 A diseñado para sistemas fotovoltaicos aislados con baterías de 12 V, 24 V o 48 V. Admite hasta 800 W de paneles a 12 V, 1600 W a 24 V y 3200 W a 48 V, con una eficiencia máxima declarada del 98%.
La pantalla LCD muestra potencia solar, tensión y capacidad de batería, corriente de carga, nivel de carga y condiciones de fallo. La carga se realiza en tres etapas — bulk, absorción y flotación — para baterías de plomo selladas, AGM y GEL.
¿Por qué elegir un regulador MPPT de 60 A y 145 V?
Este modelo está pensado para instalaciones autónomas de mayor potencia que los reguladores habituales de 20, 30 o 40 A. Un banco de baterías de 48 V permite gestionar hasta 3,2 kW fotovoltaicos reduciendo la corriente en los cables del lado de batería frente a un sistema equivalente de 12 V.
La entrada fotovoltaica trabaja en un rango MPPT de 60-115 VDC y admite un máximo de 145 VDC en circuito abierto. Por ello, el campo debe incluir suficientes módulos en serie para alcanzar al menos 60 V durante el funcionamiento, sin superar nunca 145 V Voc en las condiciones más frías.
Especificaciones técnicas Voltronic SCC-MPPT-3KW
| Referencia | SCC-MPPT-3KW |
| Tecnología | MPPT |
| Corriente máxima de carga | 60 A |
| Tensiones nominales de batería | 12/24/48 VDC |
| Potencia máxima FV a 12 V | 800 W |
| Potencia máxima FV a 24 V | 1600 W |
| Potencia máxima FV a 48 V | 3200 W |
| Rango MPPT | 60-115 VDC |
| Tensión FV máxima en circuito abierto | 145 VDC |
| Corriente máxima de entrada FV | 50 A |
| Eficiencia máxima | 98% |
| Método de carga | Tres etapas: bulk, absorción y flotación |
| Baterías declaradas compatibles | Plomo sellado, AGM, GEL |
| Pantalla | LCD multifunción |
| Compensación térmica | Sensor de temperatura de batería BTS |
| Temperatura de trabajo | De 0 °C a +55 °C |
| Humedad | 5-95%, sin condensación |
| Altitud | Hasta 3000 m |
| Grado de protección | IP31 |
| Dimensiones | 315 x 165 x 128 mm |
| Peso neto | 4,5 kg |
Cómo dimensionar correctamente los paneles
La tensión del campo es el primer dato que debe comprobarse. La suma de los Vmp de los paneles conectados en serie debe quedar dentro del rango 60-115 V. La suma de sus Voc, corregida para la temperatura mínima del lugar, debe permanecer por debajo de 145 V.
Un panel nominal de 12 V o un módulo moderno con Vmp de 30-40 V no alcanza por sí solo el mínimo de 60 V. En muchas instalaciones se necesitarán al menos dos o tres módulos en serie, pero el número exacto depende de Vmp, Voc y coeficiente térmico. No puede decidirse únicamente por los vatios.
La potencia máxima cambia con la batería: 800 W a 12 V, 1600 W a 24 V y 3200 W a 48 V. Estos valores no permiten superar los límites de tensión o corriente de la entrada.
Compatibilidad de baterías: atención al litio
La documentación oficial del SCC-MPPT-3KW enumera baterías de plomo selladas, AGM y GEL. No especifica un perfil dedicado para LiFePO4 u otras baterías de litio.
No conecte una batería de litio sin confirmación escrita del fabricante, un perfil de carga realmente compatible y la verificación de los requisitos del BMS. Un regulador de 60 A puede dañar rápidamente la batería si tensión, corriente y temperatura no son correctas.
Pantalla, carga y protecciones
La pantalla LCD muestra potencia solar, tensión y capacidad de batería, corriente de carga, nivel de carga y fallos. El sensor BTS permite compensar la tensión de carga de las baterías de plomo según su temperatura.
Incluye protección contra sobrecarga, sobrecarga de batería e inversión de polaridad tanto en el campo FV como en la batería. La protección de sobrecarga actúa por encima del 110% con aviso acústico, pero siguen siendo necesarios fusibles y seccionadores externos.
Instalación y ventilación
La protección IP31 no permite la exposición directa a lluvia o salpicaduras. Instale el equipo en vertical, en un lugar limpio, seco y ventilado, dejando espacio para disipar el calor. La temperatura de trabajo declarada comienza en 0 °C.
Los cables del lado de batería pueden transportar hasta 60 A y deben dimensionarse por longitud, caída de tensión y normativa. Instale una protección adecuada cerca del polo positivo de la batería.
Aplicaciones habituales
- Instalaciones solares aisladas residenciales de 24 o 48 V.
- Refugios, explotaciones agrícolas, talleres y edificios remotos.
- Telecomunicaciones y sistemas de monitorización.
- Campos FV de hasta 3,2 kW con banco de baterías de 48 V.
- Sistemas profesionales de plomo que requieren pantalla y compensación térmica.
Preguntas frecuentes
¿Puedo conectar 3,2 kW de paneles con una batería de 12 V?
No. Los 3200 W corresponden a un banco de 48 V. Los límites son 800 W a 12 V y 1600 W a 24 V.
¿Puedo conectar un solo panel solar?
Solo si su Vmp alcanza al menos 60 V, algo poco habitual en un módulo estándar. Normalmente se necesitan varios paneles en serie, manteniendo el Voc por debajo de 145 V.
¿Es compatible con baterías LiFePO4?
La documentación oficial consultada no declara litio. No lo utilice con LiFePO4 sin confirmación del fabricante y sin verificar perfil de carga y BMS.
¿Puede instalarse en el exterior?
No directamente. El IP31 exige un lugar cubierto, seco y ventilado, protegido de lluvia, salpicaduras y condensación.
¿Cómo elijo entre 12 V, 24 V y 48 V?
Para potencias altas, 24 V o 48 V reducen la corriente en los cables y permiten un campo solar mayor. Batería, inversor, protecciones y cableado deben diseñarse para la misma tensión.
