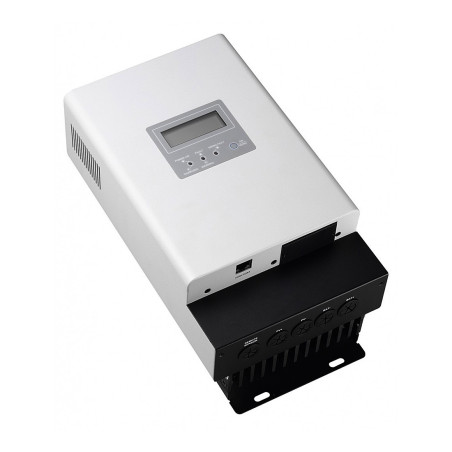

Voltronic SCC-MPPT-3KW MPPT-Laderegler 60A 12/24/48V
Voltronic Power SCC-MPPT-3KW MPPT-Solarladeregler mit 60 A für 12/24/48-V-Batteriebänke, bis 145 V PV-Leerlaufspannung und maximal 800 W, 1600 W oder 3200 W PV-Leistung abhängig von der Batteriespannung.
Multifunktions-LCD, dreistufige Ladung, maximal 98% Wirkungsgrad und erklärte Kompatibilität mit geschlossenen Blei-, AGM- und GEL-Batterien. Schutzart IP31.
Der Voltronic Power SCC-MPPT-3KW ist ein 60-A-MPPT-Laderegler für autarke Batteriesysteme mit 12 V, 24 V oder 48 V. Er unterstützt bis zu 800 W PV-Leistung an 12 V, 1600 W an 24 V und 3200 W an 48 V bei einem angegebenen maximalen Wirkungsgrad von 98%.
Das Multifunktions-LCD zeigt Solarleistung, Batteriespannung und -kapazität, Ladestrom, Lastzustand und Fehlermeldungen. Die Ladung erfolgt dreistufig mit Bulk-, Absorptions- und Erhaltungsladung für geschlossene Blei-, AGM- und GEL-Batterien.
Warum einen 60-A-MPPT-Regler mit 145 V wählen?
Das Gerät ist für größere Inselsysteme als übliche 20-A-, 30-A- oder 40-A-Regler ausgelegt. Mit einer 48-V-Batteriebank sind bis zu 3,2 kW PV-Leistung möglich, während die Ströme auf der Batterieseite gegenüber einer vergleichbaren 12-V-Anlage geringer ausfallen.
Der PV-Eingang arbeitet im MPPT-Bereich von 60 bis 115 VDC und akzeptiert maximal 145 VDC Leerlaufspannung. Der PV-Generator muss daher genügend in Reihe geschaltete Module enthalten, um im Betrieb mindestens 60 V zu erreichen, darf aber bei tiefster Temperatur niemals 145 V Voc überschreiten.
Technische Daten Voltronic SCC-MPPT-3KW
| Referenz | SCC-MPPT-3KW |
| Technologie | MPPT |
| Maximaler Ladestrom | 60 A |
| Batterienennspannungen | 12/24/48 VDC |
| Maximale PV-Leistung bei 12 V | 800 W |
| Maximale PV-Leistung bei 24 V | 1600 W |
| Maximale PV-Leistung bei 48 V | 3200 W |
| MPPT-Arbeitsbereich | 60-115 VDC |
| Maximale PV-Leerlaufspannung | 145 VDC |
| Maximaler PV-Eingangsstrom | 50 A |
| Maximaler Wirkungsgrad | 98% |
| Ladeverfahren | Dreistufig: Bulk, Absorption, Erhaltung |
| Angegebene Batterietypen | Geschlossene Bleibatterie, AGM, GEL |
| Anzeige | Multifunktions-LCD |
| Temperaturkompensation | Batterietemperatursensor BTS |
| Arbeitstemperatur | 0 °C bis +55 °C |
| Luftfeuchtigkeit | 5-95%, nicht kondensierend |
| Höhe | Bis 3000 m |
| Schutzart | IP31 |
| Abmessungen | 315 x 165 x 128 mm |
| Nettogewicht | 4,5 kg |
PV-Generator korrekt dimensionieren
Zuerst ist die Spannung zu prüfen. Die Summe der Vmp-Werte der in Reihe geschalteten Module muss im Bereich 60-115 V liegen. Die temperaturkorrigierte Summe der Voc-Werte muss unter 145 V bleiben.
Ein einzelnes 12-V-Nennmodul oder ein modernes Modul mit etwa 30-40 V Vmp erreicht die Mindestspannung von 60 V nicht. Häufig sind mindestens zwei oder drei Module in Reihe erforderlich. Die genaue Anzahl hängt von Vmp, Voc und Temperaturkoeffizient ab und darf nicht allein über die Wattzahl gewählt werden.
Die maximale PV-Leistung hängt von der Batteriespannung ab: 800 W an 12 V, 1600 W an 24 V und 3200 W an 48 V. Diese Werte erlauben kein Überschreiten der Spannungs- oder Stromgrenzen.
Batteriekompatibilität: wichtiger Lithium-Hinweis
Die offizielle Dokumentation des SCC-MPPT-3KW nennt geschlossene Blei-, AGM- und GEL-Batterien. Ein spezielles Ladeprofil für LiFePO4 oder andere Lithiumbatterien wird nicht angegeben.
Eine Lithiumbatterie darf daher nicht ohne schriftliche Herstellerfreigabe, tatsächlich kompatibles Ladeprofil und Prüfung der BMS-Anforderungen angeschlossen werden. Ein 60-A-Regler kann eine Batterie bei falscher Spannung, Temperatur oder Stromstärke schnell beschädigen.
LCD, Ladung und Schutzfunktionen
Das LCD zeigt Solarleistung, Batteriespannung und -kapazität, Ladestrom, Lastzustand und Fehler an. Der BTS-Sensor kompensiert die Ladespannung von Bleibatterien abhängig von der Batterietemperatur.
Schutzfunktionen umfassen Überlast, Batterieüberladung und Verpolung auf PV- und Batterieseite. Die Überlastsicherung greift oberhalb von 110% mit akustischer Warnung ein; externe Sicherungen und Trennschalter bleiben dennoch erforderlich.
Montage und Belüftung
IP31 erlaubt keine direkte Einwirkung von Regen oder Spritzwasser. Das Gerät ist senkrecht an einem sauberen, trockenen und belüfteten Ort mit Freiraum zur Kühlung zu installieren. Die angegebene Arbeitstemperatur beginnt bei 0 °C.
Die Batteriekabel können bis zu 60 A führen und müssen nach Länge, Spannungsfall und Vorschriften dimensioniert werden. Eine geeignete Schutzeinrichtung ist nahe am Batterie-Pluspol vorzusehen.
Typische Anwendungen
- Autarke Wohnanlagen mit 24 V oder 48 V.
- Hütten, Landwirtschaft, Werkstätten und abgelegene Gebäude.
- Telekommunikation und Fernüberwachung.
- PV-Generatoren bis 3,2 kW an einer 48-V-Batteriebank.
- Professionelle Bleibatteriesysteme mit LCD und Temperaturkompensation.
Häufige Fragen
Kann ich 3,2 kW PV an einer 12-V-Batterie anschließen?
Nein. 3200 W gelten für 48 V. Die Grenzen liegen bei 800 W an 12 V und 1600 W an 24 V.
Kann ich nur ein Solarmodul anschließen?
Nur wenn sein Vmp mindestens 60 V erreicht, was bei einem Standardmodul selten ist. Meist sind mehrere Module in Reihe erforderlich, wobei 145 V Voc einzuhalten sind.
Ist der Regler mit LiFePO4 kompatibel?
Die geprüfte offizielle Dokumentation nennt Lithium nicht. Ohne Herstellerfreigabe und Prüfung von Ladeprofil und BMS sollte LiFePO4 nicht verwendet werden.
Ist Außenmontage möglich?
Nicht direkt. IP31 verlangt einen überdachten, trockenen und belüfteten Ort ohne Regen, Spritzwasser und Kondensation.
Wie wähle ich zwischen 12 V, 24 V und 48 V?
Bei höherer Leistung reduzieren 24 V oder 48 V die Kabelströme und erlauben einen größeren PV-Generator. Batterie, Wechselrichter, Schutz und Verkabelung müssen dieselbe Systemspannung unterstützen.
