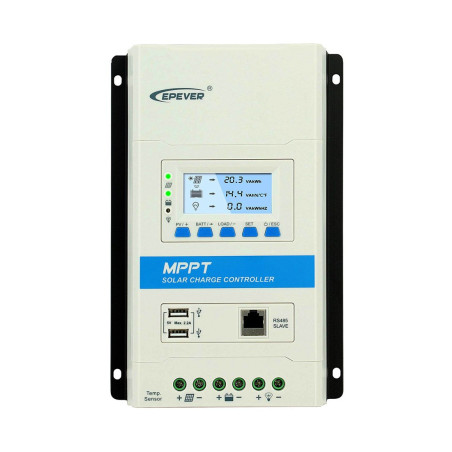

Régulateur MPPT EPEVER TRIRON 4210N 40A 12/24V
Régulateur de charge solaire MPPT EPEVER TRIRON 4210N de 40 A pour batteries 12/24 V, avec tension photovoltaïque à vide jusqu'à 100 V et puissance nominale de charge de 520 W en 12 V ou 1040 W en 24 V.
La version TRIRON4210N-2U comprend l'écran DS2, l'interface UCS RS485 et deux sorties USB 5 V. Compatible avec les batteries plomb et lithium correctement configurées ; protection IP30.
L'EPEVER TRIRON 4210N-2U est le modèle 100 V le plus puissant de la gamme TRIRON pour les systèmes de batteries 12 V ou 24 V. Il accepte une puissance photovoltaïque nominale de 520 W en 12 V ou 1040 W en 24 V, avec un rendement de suivi MPPT annoncé d'au moins 99,5% et un rendement maximal de conversion pouvant atteindre 98%.
La configuration 2U comprend l'écran LCD DS2 et l'interface UCS. Le DS2 affiche et permet de régler les principaux paramètres des panneaux, de la batterie et de la charge ; l'UCS fournit la communication RS485 et deux ports USB délivrant au total 5 V / 2,2 A.
Quand choisir le TRIRON 4210N de 40 A ?
Ce modèle convient aux installations autonomes dotées d'un champ photovoltaïque plus important, de batteries de forte capacité et de charges DC nécessitant davantage de marge que les versions 20 ou 30 A. En 24 V, il peut gérer 1040 W nominaux tout en réduisant le courant dans les câbles par rapport à une installation équivalente en 12 V.
Le régulateur limite automatiquement le courant et la puissance de charge à leurs valeurs nominales. Cela n'autorise jamais à dépasser la tension PV maximale : le Voc de la chaîne doit être calculé pour la température minimale du site.
Que comprend la version TRIRON4210N-2U ?
- Module de puissance EPEVER TRIRON 4210N de 40 A.
- Écran LCD DS2 pour visualiser et régler les paramètres.
- Interface UCS avec communication RS485.
- Deux sorties USB 5 V, 2,2 A au total.
- Compatibilité avec MT50, adaptateurs Bluetooth ou Wi-Fi et enregistreurs EPEVER optionnels.
Caractéristiques techniques EPEVER TRIRON 4210N
| Référence MR WATT | TRIRON4210N-2U |
| Technologie | MPPT |
| Courant nominal de charge | 40 A |
| Courant nominal sortie LOAD | 40 A |
| Tension nominale batterie | 12/24 VDC |
| Plage d'entrée batterie | 8-32 VDC |
| Puissance nominale de charge PV | 520 W en 12 V ; 1040 W en 24 V |
| Tension PV maximale à vide | 100 V à la température minimale ; 92 V à 25 °C |
| Plage de travail MPPT | Tension batterie + 2 V jusqu'à 72 V |
| Rendement de suivi MPPT | Au moins 99,5% |
| Rendement maximal de conversion | 98% |
| Autoconsommation | Jusqu'à 14 mA en 12 V ; jusqu'à 15 mA en 24 V |
| Mise à la terre | Négatif commun |
| Communication | RS485 via UCS |
| Sortie USB | 5 VDC, 2,2 A au total |
| Température de travail avec LCD | De -25 °C à +55 °C |
| Indice de protection | IP30 |
| Dimensions du régulateur | 256,8 x 183 x 66,7 mm |
| Poids net du régulateur | 2,06 kg |
| Section maximale des bornes | 16 mm² |
Dimensionner le champ photovoltaïque
La puissance nominale admise est de 520 W avec une batterie 12 V ou 1040 W avec une batterie 24 V. La tension à vide de la chaîne doit aussi rester sous 92 V à 25 °C et sous la limite absolue de 100 V dans les conditions les plus froides.
Le Voc des panneaux augmente avec le froid : il faut donc utiliser le coefficient de température du module et conserver une marge de sécurité. La plage MPPT se termine à 72 V ; rester sous 100 V ne garantit pas à lui seul un fonctionnement dans la plage optimale.
Batteries compatibles et configuration
Le TRIRON 4210N accepte les batteries plomb étanches, AGM, GEL et ouvertes, les profils personnalisés ainsi que les batteries lithium LiFePO4 ou NMC lorsque les paramètres correspondent aux exigences de la batterie et du BMS.
Avec le lithium, régler manuellement le système en 12 V ou 24 V et vérifier tous les seuils de charge avant la mise en service. L'égalisation et la compensation thermique propres au plomb ne doivent pas être appliquées au lithium.
Installation et sécurité
L'indice IP30 exige une installation intérieure propre, sèche et ventilée. Laisser de l'espace pour la dissipation thermique et protéger l'appareil de l'eau, de la condensation, des poussières conductrices et des sources de chaleur.
Connecter d'abord la batterie, puis une charge DC compatible et enfin le champ PV ; déconnecter dans l'ordre inverse. L'onduleur de puissance doit être relié directement à la batterie avec câbles et fusibles adaptés, et non à la sortie LOAD.
Applications recommandées
- Petites et moyennes installations photovoltaïques résidentielles autonomes.
- Chalets, ateliers et équipements isolés.
- Camping-cars et véhicules avec batteries importantes en 12 ou 24 V.
- Applications nautiques dans un compartiment sec et ventilé.
- Télécommunications, surveillance et éclairage autonome.
Questions fréquentes
DS2 et UCS sont-ils inclus ?
Oui. TRIRON4210N-2U désigne la configuration avec écran DS2 et interface UCS, comprenant RS485 et double USB.
Vaut-il mieux l'utiliser en 12 V ou en 24 V ?
Cela dépend du banc de batteries, mais en 24 V il accepte 1040 W nominaux et réduit le courant dans les câbles par rapport à une installation équivalente en 12 V.
Puis-je connecter une batterie LiFePO4 ?
Oui, si les paramètres correspondent à la batterie et à son BMS. Régler manuellement la tension du système et les seuils de charge.
Combien de panneaux puis-je connecter ?
Jusqu'à 520 W nominaux en 12 V ou 1040 W en 24 V, tout en respectant 92 V Voc à 25 °C, 100 V par temps froid et la plage MPPT jusqu'à 72 V.
Peut-il être installé à l'extérieur ?
Pas directement. L'IP30 impose un emplacement couvert, sec et ventilé, protégé de la pluie, des projections et de la condensation.
