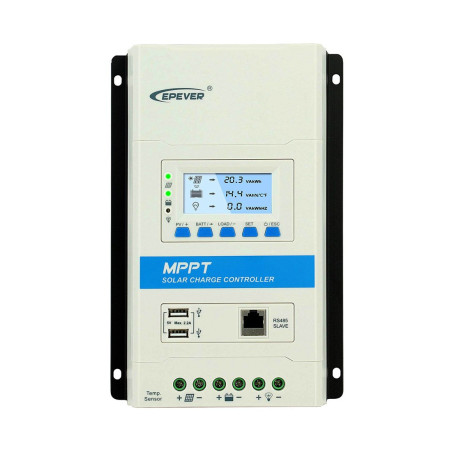

EPEVER TRIRON 4210N MPPT-Laderegler 40A 12/24V

Der EPEVER TRIRON 4210N-2U ist das leistungsstärkste 100-V-Modell der TRIRON-Familie für 12- oder 24-V-Batteriesysteme. Er verarbeitet nominal bis zu 520 W PV-Leistung an 12 V beziehungsweise 1040 W an 24 V. Die angegebene MPPT-Tracking-Effizienz beträgt mindestens 99,5%, der maximale Umwandlungswirkungsgrad bis zu 98%.

Die 2U-Ausführung umfasst das DS2-LCD und die UCS-Schnittstelle. DS2 zeigt die wichtigsten Daten von PV, Batterie und Last an und ermöglicht Einstellungen. UCS stellt RS485-Kommunikation sowie zwei USB-Anschlüsse mit zusammen 5 V / 2,2 A bereit.

Wann ist der TRIRON 4210N mit 40 A sinnvoll?

Das Modell eignet sich für größere autarke PV-Generatoren, Batteriebänke mit höherer Kapazität und DC-Lasten, die mehr Reserve als die 20-A- oder 30-A-Varianten benötigen. An einem 24-V-System sind bis zu 1040 W nominal möglich, während der Kabelstrom gegenüber einer vergleichbaren 12-V-Anlage sinkt.

Der Regler begrenzt Ladeleistung und Ladestrom automatisch auf seine Nennwerte. Die maximale PV-Spannung darf dennoch niemals überschritten werden; der String-Voc ist für die niedrigste zu erwartende Standorttemperatur zu berechnen.

Lieferumfang TRIRON4210N-2U

• EPEVER TRIRON 4210N Leistungsmodul mit 40 A.
• DS2-LCD zur Anzeige und Einstellung der Betriebsparameter.
• UCS-Schnittstelle mit RS485-Kommunikation.
• Zwei 5-V-USB-Ausgänge mit zusammen 2,2 A.
• Kompatibilität mit optionalem MT50, Bluetooth- oder Wi-Fi-Adaptern und EPEVER-Datenloggern.

Technische Daten EPEVER TRIRON 4210N

PV-Generator dimensionieren

Die nominale PV-Leistung beträgt 520 W an 12 V oder 1040 W an 24 V. Zusätzlich muss die String-Leerlaufspannung unter 92 V bei 25 °C und unter dem absoluten 100-V-Grenzwert bei der niedrigsten erwarteten Temperatur bleiben.

Da der Voc bei Kälte steigt, sind Temperaturkoeffizient und Sicherheitsreserve einzurechnen. Der MPPT-Bereich endet bei 72 V; ein String unter 100 V liegt daher nicht automatisch im optimalen Arbeitsbereich.

Kompatible Batterien und Einstellung

Unterstützt werden geschlossene Blei-, AGM-, GEL- und offene Bleibatterien, benutzerdefinierte Profile sowie LiFePO4- und NMC-Batterien, wenn die Parameter zu Batterie und BMS passen.

Bei Lithium müssen 12 V oder 24 V sowie alle Ladeschwellen vor der Inbetriebnahme manuell geprüft und eingestellt werden. Ausgleichsladung und Blei-Temperaturkompensation dürfen nicht auf Lithiumchemie übertragen werden.

Montage und Sicherheit

IP30 erfordert eine saubere, trockene und belüftete Innenmontage. Das Gerät ist vor Wasser, Kondensation, leitfähigem Staub und Wärmequellen zu schützen und benötigt Freiraum zur Kühlung.

Zuerst Batterie, dann geeignete DC-Last und zuletzt PV anschließen; beim Trennen umgekehrt. Ein Leistungswechselrichter wird direkt an die Batterie mit passenden Sicherungen und Kabeln angeschlossen, nicht an LOAD.

Empfohlene Anwendungen

• Kleine und mittlere autarke Wohnanlagen.
• Hütten, Werkstätten und technische Inselsysteme.
• Wohnmobile und Fahrzeuge mit größeren 12- oder 24-V-Batteriebänken.
• Boote bei trockener und belüfteter Montage.
• Telekommunikation, Überwachung und autonome Beleuchtung.

Häufige Fragen

Sind DS2 und UCS enthalten?

Ja. TRIRON4210N-2U bezeichnet die Ausführung mit DS2-Display und UCS-Schnittstelle einschließlich RS485 und Doppel-USB.

Ist 12 V oder 24 V besser?

Das hängt von der Batteriebank ab. Bei 24 V sind 1040 W nominal möglich und die Kabelströme sind geringer als bei einer vergleichbaren 12-V-Anlage.

Kann ich LiFePO4 verwenden?

Ja, wenn die Ladeparameter zu Batterie und BMS passen. Systemspannung und Ladeschwellen müssen manuell eingestellt werden.

Wie viele Module kann ich anschließen?

Bis 520 W nominal an 12 V oder 1040 W an 24 V, zusätzlich unter 92 V Voc bei 25 °C, unter 100 V bei Kälte und innerhalb des MPPT-Bereichs bis 72 V.

Ist Außenmontage möglich?

Nicht direkt. IP30 verlangt einen überdachten, trockenen und belüfteten Ort ohne Regen, Spritzwasser und Kondensation.
