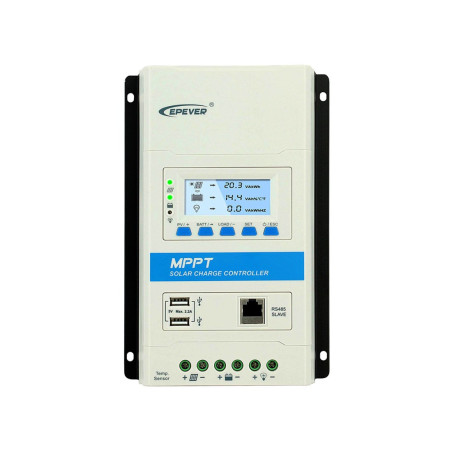

Régulateur MPPT EPEVER TRIRON 2210N 20A 12/24V

L'EPEVER TRIRON 2210N-2U est un régulateur de charge MPPT de 20 A destiné aux batteries 12 V ou 24 V des installations photovoltaïques autonomes. Son algorithme suit le point de puissance maximale du champ solaire et convertit l'énergie disponible vers la batterie avec un rendement de suivi annoncé d'au moins 99,5% et un rendement maximal de conversion DC/DC de 98%.

Cette configuration comprend l'écran DS2 et le module d'interface UCS. L'écran affiche les principales données des panneaux, de la batterie et de la charge. L'UCS ajoute une communication RS485 pour le suivi et le réglage des paramètres, ainsi que deux ports USB délivrant ensemble 5 V / 2,2 A pour de petits appareils électroniques.

Pourquoi choisir un régulateur MPPT de 20 A?

Dans une installation hors réseau, le régulateur gère l'énergie entre le champ photovoltaïque et la batterie et adapte tension et courant pour assurer une charge contrôlée. Par rapport à un régulateur PWM, la technologie MPPT peut mieux exploiter la tension disponible des panneaux, notamment lorsque la batterie est déchargée, quand la température est basse ou lorsque la tension de fonctionnement PV est nettement supérieure à celle de la batterie. Le gain réel dépend toutefois des modules, du câblage, de la température et de l'état de la batterie.

Que comprend la version TRIRON2210N-2U?

• Module de puissance EPEVER TRIRON 2210N de 20 A.
• Écran LCD DS2 avec indicateurs et touches de consultation et de réglage.
• Interface UCS avec communication RS485.
• Deux sorties USB 5 V, 2,2 A au total, actives selon la configuration de la sortie de charge.
• Compatibilité avec l'afficheur déporté MT50, disponible séparément.

Caractéristiques techniques EPEVER TRIRON 2210N

Comment dimensionner les panneaux photovoltaïques

Avec une batterie 12 V, la puissance nominale de charge admise est de 260 W; avec une batterie 24 V, elle passe à 520 W. Le nombre de panneaux ne se détermine pas uniquement en additionnant les watts: il faut également vérifier la tension à vide de la chaîne. À 25 °C, le manuel indique une limite de 92 V Voc pour le TRIRON 2210N; 100 V correspond à la limite à la température minimale de fonctionnement. Comme le Voc des modules augmente par temps froid, le dimensionnement doit utiliser le coefficient de température du datasheet du panneau et conserver une marge de sécurité.

Un onduleur de puissance ne doit pas être raccordé à la sortie LOAD du régulateur. Il doit être relié directement à la batterie avec des câbles et des protections dimensionnés pour son courant. La sortie LOAD de 20 A est destinée aux charges DC compatibles et aux modes de commande programmables du régulateur.

Batteries compatibles et configuration

Le TRIRON prend en charge les batteries plomb étanches, AGM, GEL, ouvertes et les profils personnalisés, ainsi que les batteries lithium telles que LiFePO4 et lithium NMC lorsque les paramètres de charge respectent les instructions du fabricant de la batterie et les limites du BMS.

Avec une batterie plomb, le régulateur peut détecter automatiquement un système 12 V ou 24 V. Avec une batterie lithium, la tension du système doit être configurée correctement et ne doit pas être laissée à la détection automatique. La compensation de température et les seuils de charge doivent également correspondre à la chimie de la batterie et au BMS.

Applications recommandées

• Installations photovoltaïques hors réseau pour chalets, petits bâtiments et équipements autonomes.
• Camping-cars, vans et systèmes mobiles avec batterie 12/24 V.
• Installations nautiques, à condition de monter le régulateur dans un compartiment sec et ventilé.
• Télécommunications, surveillance à distance et éclairage autonome.
• Petits systèmes nécessitant un affichage local et une supervision RS485.

Installation et protections

L'indice IP30 impose une installation intérieure ou protégée, dans un endroit sec, propre et ventilé. Il faut prévoir suffisamment d'espace pour la dissipation thermique et ne jamais installer le régulateur dans un compartiment fermé avec des batteries plomb ouvertes. Le manuel exige des protections externes rapides adaptées et des connexions correctement serrées.

Pour le câblage, connecter d'abord la batterie, ensuite l'éventuelle charge DC et enfin le champ photovoltaïque; déconnecter dans l'ordre inverse. Fusibles, disjoncteurs, câbles et chaînes PV doivent être dimensionnés par une personne compétente selon l'installation réelle et les règles électriques applicables.

Questions fréquentes

L'écran DS2 et l'interface UCS sont-ils inclus?

Oui. La référence TRIRON2210N-2U désigne la version fournie avec l'écran DS2 et le module UCS. Le DS2 affiche les données PV, batterie et charge; l'UCS fournit la communication RS485 et deux sorties USB 5 V.

Puis-je utiliser une batterie LiFePO4?

Oui, à condition que les tensions et seuils de charge soient compatibles avec la batterie et son BMS. Avec le lithium, la tension système 12/24 V doit être configurée manuellement et ne doit pas dépendre de la détection automatique.

Combien de panneaux puis-je raccorder au TRIRON 2210N?

Cela dépend de la puissance totale, du Voc et du montage série-parallèle. La limite nominale est de 260 W avec une batterie 12 V ou 520 W avec une batterie 24 V; la chaîne doit aussi rester sous 92 V Voc à 25 °C et sous la limite absolue de 100 V dans les conditions les plus froides prévues.

Le régulateur peut-il être installé à l'extérieur?

Pas directement. IP30 ne protège ni de la pluie ni des projections d'eau. Le régulateur doit être installé dans un espace couvert, sec et ventilé, avec assez de place pour évacuer la chaleur.

Puis-je connecter un onduleur à la sortie LOAD?

Pas un onduleur de puissance. Le fabricant demande de le raccorder directement à la batterie avec fusible, section de câble et dispositif de coupure adaptés; la sortie LOAD est réservée aux charges DC dans les limites du régulateur.
