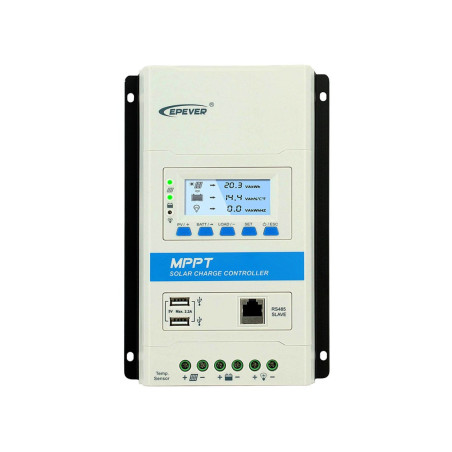

Regulador MPPT EPEVER TRIRON 2210N 20A 12/24V

El EPEVER TRIRON 2210N-2U es un regulador MPPT de 20 A para la carga de baterías de 12 V o 24 V en instalaciones fotovoltaicas autónomas. Su algoritmo busca el punto de máxima potencia del campo solar y convierte la energía disponible hacia la batería con una eficiencia de seguimiento declarada igual o superior al 99,5% y una eficiencia máxima de conversión DC/DC del 98%.

Esta configuración incluye la pantalla DS2 y el módulo de interfaz UCS. La pantalla muestra los principales datos de paneles, batería y carga; la interfaz UCS añade comunicación RS485 para supervisión y ajuste de parámetros, además de dos puertos USB con salida conjunta de 5 V / 2,2 A para pequeños dispositivos.

¿Por qué elegir un regulador MPPT de 20 A?

En un sistema aislado, el regulador gestiona la energía entre el campo fotovoltaico y la batería y adapta tensión y corriente para realizar una carga controlada. Frente a un regulador PWM, la tecnología MPPT puede aprovechar mejor la tensión disponible de los paneles, especialmente con la batería descargada, bajas temperaturas o una tensión fotovoltaica claramente superior a la del banco de baterías. La mejora real depende de los módulos, el cableado, la temperatura y el estado de la batería.

¿Qué incluye la versión TRIRON2210N-2U?

• Módulo de potencia EPEVER TRIRON 2210N de 20 A.
• Pantalla LCD DS2 con indicadores y botones de consulta y configuración.
• Interfaz UCS con comunicación RS485.
• Dos salidas USB de 5 V y 2,2 A totales, activas según la configuración de la salida de carga.
• Compatibilidad con la pantalla remota MT50, disponible por separado.

Especificaciones técnicas EPEVER TRIRON 2210N

Cómo dimensionar los paneles solares

Con un banco de baterías de 12 V, la potencia nominal de carga admisible es de 260 W; con un banco de 24 V aumenta a 520 W. El número de paneles no se decide únicamente sumando vatios: también debe comprobarse la tensión en circuito abierto de la cadena. A 25 °C, el manual indica un límite de 92 V Voc para el TRIRON 2210N; 100 V es el límite a la temperatura mínima de trabajo. Como el Voc de los paneles aumenta con el frío, el diseño debe utilizar el coeficiente térmico del datasheet del módulo y conservar un margen de seguridad.

Un inversor de potencia no debe conectarse a la salida LOAD del regulador. Debe conectarse directamente a la batería mediante cables y protecciones dimensionados para su corriente. La salida LOAD de 20 A está destinada a cargas DC compatibles y a los modos de control programables del equipo.

Baterías compatibles y configuración

El TRIRON admite baterías de plomo selladas, AGM, GEL, abiertas y perfiles personalizados, además de baterías de litio como LiFePO4 y litio NMC cuando los parámetros de carga son compatibles con las instrucciones del fabricante y los límites del BMS.

Con baterías de plomo, el regulador puede reconocer automáticamente un sistema de 12 V o 24 V. Con litio, la tensión del sistema debe configurarse correctamente y no debe dejarse al reconocimiento automático. La compensación de temperatura y los umbrales de carga también deben adaptarse a la química y al BMS.

Aplicaciones recomendadas

• Instalaciones fotovoltaicas aisladas para viviendas pequeñas, refugios y equipos autónomos.
• Autocaravanas, furgonetas camper y sistemas móviles con batería de 12/24 V.
• Embarcaciones, siempre que el regulador se instale en un compartimento seco y ventilado.
• Telecomunicaciones, monitorización remota e iluminación autónoma.
• Sistemas que requieren lectura local mediante pantalla y supervisión RS485.

Instalación y protecciones

La protección IP30 exige una instalación interior o protegida, en un lugar seco, limpio y ventilado. Debe dejarse espacio para disipar el calor y no debe montarse el regulador en un compartimento cerrado junto a baterías abiertas. El manual exige protecciones externas rápidas y conexiones correctamente apretadas.

Durante el cableado se conecta primero la batería, después la eventual carga DC y por último el campo fotovoltaico; la desconexión se realiza en orden inverso. Fusibles, interruptores, cables y cadenas fotovoltaicas deben ser dimensionados por personal competente según la instalación real y la normativa aplicable.

Preguntas frecuentes

¿La pantalla DS2 y la interfaz UCS están incluidas?

Sí. El código TRIRON2210N-2U identifica la versión suministrada con pantalla DS2 y módulo UCS. La DS2 muestra datos de paneles, batería y carga; la UCS proporciona RS485 y dos salidas USB de 5 V.

¿Puedo utilizar una batería LiFePO4?

Sí, siempre que tensiones y umbrales de carga sean compatibles con la batería y su BMS. Con litio, la tensión de sistema 12/24 V debe configurarse manualmente y no dejarse al reconocimiento automático.

¿Cuántos paneles puedo conectar al TRIRON 2210N?

Depende de la potencia total, el Voc y la conexión serie-paralelo. El límite nominal es 260 W con batería de 12 V o 520 W con batería de 24 V; la cadena debe mantenerse por debajo de 92 V Voc a 25 °C y del límite absoluto de 100 V en las condiciones más frías previstas.

¿Se puede instalar el regulador al aire libre?

No directamente. IP30 no protege de lluvia ni salpicaduras, por lo que necesita un recinto cubierto, seco y ventilado, con espacio suficiente para disipar el calor.

¿Puedo conectar un inversor a la salida LOAD?

No es la conexión correcta para un inversor de potencia. El fabricante indica que debe conectarse directamente a la batería con fusible, sección de cable y seccionamiento adecuados; la salida LOAD es para cargas DC dentro de los límites del regulador.
