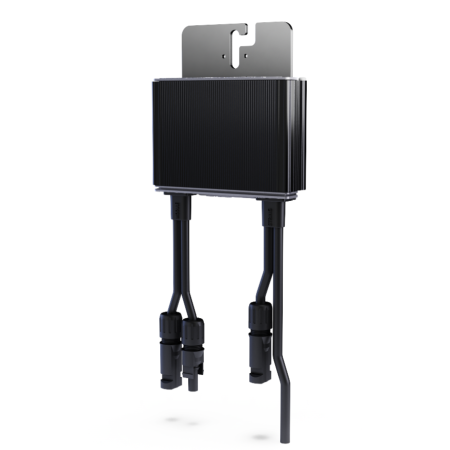

Optimiseur SolarEdge S650B 650W Voc 85V
Optimiseur de puissance SolarEdge S650B-1GM4MBM : le modèle phare de la série S résidentielle, pour un module photovoltaïque jusqu’à 650 W nominaux.
Tension maximale d’entrée 85 Vdc, MPPT 12,5-85 V, rendement 99,5%, courant de sortie 15 A, câble de sortie de 2,3 m, support incurvé, indice IP68 et tension de sécurité à 1 V. Garantie 25 ans.
L'optimiseur de puissance SolarEdge S650B (code S650B-1GM4MBM) est le modèle de plus grande taille de la série S résidentielle : il gère un seul module photovoltaïque jusqu'à 650 W nominaux, la classe de puissance des modules TOPCon et à contacts arrière au format 132 cellules aujourd'hui la plus répandue sur les nouvelles installations.
Conçu pour les modules haute puissance d'aujourd'hui
Il y a encore quelques années, un optimiseur de 440-500 W couvrait l'ensemble du marché résidentiel. Avec les modules actuels de 580-650 Wp, cette taille ne suffit plus : la règle SolarEdge est que la puissance STC du module ne dépasse pas la puissance nominale d'entrée de l'optimiseur, avec une tolérance admise jusqu'à +5%. Le S650B répond à cet écart et permet d'optimiser les modules de dernière génération sans réduire la taille du champ photovoltaïque.
La fenêtre de tension est intermédiaire entre les deux modèles inférieurs : Voc maximale 85 Vdc et MPPT 12,5-85 V, avec sortie jusqu'à 80 V. Il couvre donc aisément les modules au format 132 cellules avec une Voc nominale autour de 50-52 V, même en tenant compte de l'augmentation hivernale à la température minimale de conception. Pour les modules avec une Voc encore plus élevée, il existe le S500B, qui atteint 125 V mais se limite à 500 W nominaux (650 W sur les installations postérieures au 1° avril 2024).
Spécifications techniques SolarEdge S650B
| Puissance CC nominale en entrée | 650 W |
| Tension maximale absolue en entrée (Voc) | 85 Vdc |
| Plage de fonctionnement MPPT | 12,5 – 85 Vdc |
| Courant maximal continu en entrée | 15 A |
| Isc maximale du module connecté | 16,5 A avec onduleur Home Hub — 15 A avec les autres onduleurs SolarEdge |
| Rendement maximal / pondéré | 99,5% / 98,6% |
| Courant / tension maximale en sortie | 15 A / 80 Vdc |
| Tension de sécurité en veille | 1 ± 0,1 Vdc par optimiseur |
| Tension maximale du système | 1000 Vdc |
| Longueur de chaîne (onduleur monophasé) | Minimum 6 — maximum 25 optimiseurs |
| Connecteurs et câbles | MC4 — entrée 0,1 m, sortie (+) 2,3 m / (−) 0,1 m |
| Dimensions (L × H × P) | 129 × 165 × 45 mm (support courbé) |
| Poids | 790 g |
| Indice de protection | IP68 — humidité relative 0-100% |
| Température de fonctionnement | -40 °C / +85 °C |
| Conformité | IEC 62109-1 classe II, IEC 61000-6-2/6-3, CISPR 11, EN 55011, UL 94 V-0, RoHS |
| Sécurité incendie | VDE-AR-E 2100-712:2018-12 |
| Garantie | 25 ans |
Le câble de 2,3 mètres change la donne sur chantier
Le câble de sortie positif de 2,3 m, contre 0,1 m pour le négatif, n'est pas un détail esthétique : c'est le choix de câblage de la série S, conçu pour connecter des optimiseurs placés sur des rangées différentes sans rallonges et sans faire courir le câble tout le long du périmètre du champ. Il réduit les points de jonction, et chaque jonction en moins représente un risque potentiel de défaut d'isolation en moins. La fixation s'effectue avec un seul boulon sur le cadre du module.
Questions fréquentes
Puis-je utiliser le S650B avec un module de 700 W ?
Non. La puissance STC du module ne doit pas dépasser les 650 W nominaux de l'optimiseur, avec une tolérance de puissance du module admise jusqu'à +5%. Les modules de 700 W et plus appartiennent généralement au segment commercial et industriel, pour lequel SolarEdge propose des optimiseurs d'une autre gamme. Il faut également vérifier l'Isc, qui doit rester dans la limite de 16,5 A avec les onduleurs Home Hub et de 15 A avec les autres.
Quelle est la différence entre S650B et S500B ?
Ils sont optimisés pour des besoins différents. Le S650B privilégie la puissance : 650 W nominaux avec une Voc maximale de 85 V. Le S500B privilégie la tension : jusqu'à 125 V de Voc, avec une puissance nominale de 500 W qui passe à 650 W uniquement pour les installations postérieures au 1° avril 2024. Si votre contrainte est un module très puissant, choisissez le S650B ; s'il s'agit d'un module avec une tension à circuit ouvert élevée, le S500B.
Combien d'optimiseurs faut-il par chaîne ?
Avec un onduleur monophasé SolarEdge Home Wave ou Home Hub, la chaîne va de 6 à 25 optimiseurs. Sur les onduleurs Short String triphasés, le minimum est de 8 avec un maximum de 20 ; sur les triphasés 230/400 V, il faut au moins 14 optimiseurs jusqu'à un maximum de 50. Les chaînes parallèles de longueur et d'orientation différentes sont admises sur la même entrée de l'onduleur.
L'optimiseur doit-il être monté sous le module ou sur la structure ?
La version -1GM4MBM possède un support courbé et est conçue pour une fixation directe au cadre du module avec un seul boulon. L'indice IP68 et la plage de -40 °C à +85 °C permettent une installation en extérieur sans protections supplémentaires. Laisser l'air circuler derrière le module aide toutefois à maintenir des températures de fonctionnement basses et à éviter des réductions temporaires de puissance lors des journées les plus chaudes.
La garantie 25 ans couvre-t-elle aussi la main-d'œuvre de remplacement ?
Non, la garantie constructeur de 25 ans couvre le produit, pas l'intervention de remplacement en toiture. C'est un aspect à clarifier avec le client final au moment du devis, car sur une installation en toiture inclinée, le coût d'accès peut dépasser la valeur du composant. Le suivi par module individuel aide à intervenir une seule fois et sur la bonne pièce, en identifiant précisément quel optimiseur est en panne.
