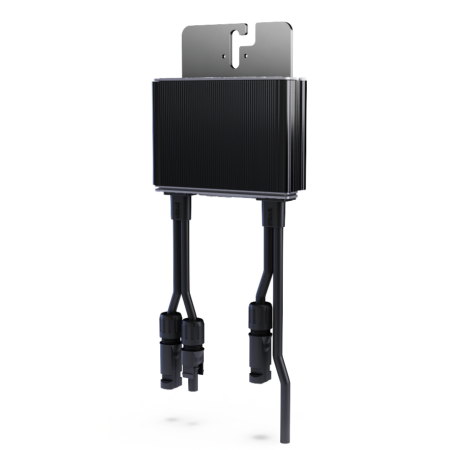

SolarEdge S650B Optimierer 650W Voc 85V
SolarEdge S650B-1GM4MBM Leistungsoptimierer: das Spitzenmodell der S-Serie für den Wohnbereich, für ein Photovoltaikmodul bis zu 650 W Nennleistung.
Maximale Eingangsspannung 85 Vdc, MPPT 12,5-85 V, Wirkungsgrad 99,5%, Ausgangsstrom 15 A, Ausgangskabel mit 2,3 m, gebogene Halterung, Schutzart IP68 und Sicherheitsspannung bei 1 V. 25 Jahre Garantie.
Der SolarEdge S650B Leistungsoptimierer (Code S650B-1GM4MBM) ist das größte Modell der residenziellen S-Serie: Er verwaltet ein einzelnes Photovoltaikmodul mit bis zu 650 W Nennleistung, die Leistungsklasse der TOPCon- und Back-Contact-Module im heute bei Neuinstallationen am weitesten verbreiteten 132-Zellen-Format.
Entwickelt für die heutigen Hochleistungsmodule
Bis vor wenigen Jahren deckte ein Optimierer mit 440-500 W den gesamten Wohnbereichsmarkt ab. Bei aktuellen Modulen mit 580-650 Wp reicht diese Größe nicht mehr aus: Die SolarEdge-Regel lautet, dass die STC-Leistung des Moduls die nominale Eingangsleistung des Optimierers nicht überschreiten darf, mit einer zulässigen Toleranz von bis zu +5%. Der S650B ist die Antwort auf diese Abweichung und ermöglicht die Optimierung von Modulen der neuesten Generation, ohne die Dimensionierung des PV-Feldes zu reduzieren.
Das Spannungsfenster liegt zwischen den beiden kleineren Modellen: maximale Voc 85 Vdc und MPPT 12,5-85 V, mit Ausgang bis zu 80 V. Damit deckt er problemlos Module im 132-Zellen-Format mit einer Typenschild-Voc von etwa 50-52 V ab, auch unter Berücksichtigung des winterlichen Anstiegs bei der minimalen Auslegungstemperatur. Für Module mit noch höherer Voc gibt es den S500B, der bis 125 V reicht, aber bei 500 W Nennleistung endet (650 W bei Installationen nach dem 1° April 2024).
Technische Daten SolarEdge S650B
| Nenn-DC-Eingangsleistung | 650 W |
| Maximale absolute Eingangsspannung (Voc) | 85 Vdc |
| MPPT-Betriebsbereich | 12,5 – 85 Vdc |
| Maximaler kontinuierlicher Eingangsstrom | 15 A |
| Maximale Isc des angeschlossenen Moduls | 16,5 A mit Home Hub Wechselrichter — 15 A mit anderen SolarEdge Wechselrichtern |
| Maximaler / gewichteter Wirkungsgrad | 99,5% / 98,6% |
| Maximaler Ausgangsstrom / maximale Ausgangsspannung | 15 A / 80 Vdc |
| Sicherheitsspannung im Standby | 1 ± 0,1 Vdc pro Optimierer |
| Maximale Systemspannung | 1000 Vdc |
| Stringlänge (einphasiger Wechselrichter) | Minimum 6 — maximal 25 Optimierer |
| Steckverbinder und Kabel | MC4 — Eingang 0,1 m, Ausgang (+) 2,3 m / (−) 0,1 m |
| Abmessungen (B × H × T) | 129 × 165 × 45 mm (gebogene Halterung) |
| Gewicht | 790 g |
| Schutzart | IP68 — relative Luftfeuchtigkeit 0-100% |
| Betriebstemperatur | -40 °C / +85 °C |
| Konformität | IEC 62109-1 Klasse II, IEC 61000-6-2/6-3, CISPR 11, EN 55011, UL 94 V-0, RoHS |
| Brandschutzsicherheit | VDE-AR-E 2100-712:2018-12 |
| Garantie | 25 Jahre |
Das 2,3 Meter lange Kabel verändert die Baustelle
Das positive Ausgangskabel mit 2,3 m gegenüber 0,1 m beim negativen Kabel ist kein optisches Detail: Es ist die Verkabelungslösung der S-Serie, die dafür entwickelt wurde, Optimierer auf unterschiedlichen Reihen ohne Verlängerungen zu verbinden und ohne das Kabel entlang des gesamten Feldumfangs zu führen. Es reduziert die Verbindungsstellen, und jede Verbindung weniger bedeutet eine potenzielle Isolationsstörung weniger. Die Befestigung erfolgt mit einer einzigen Schraube am Modulrahmen.
Häufig gestellte Fragen
Kann ich den S650B mit einem 700 W Modul verwenden?
Nein. Die STC-Leistung des Moduls darf die 650 W Nennleistung des Optimierers nicht überschreiten, mit einer zulässigen Modulleistungstoleranz von bis zu +5%. Module mit 700 W und mehr gehören in der Regel zum Gewerbe- und Industriesegment, für das SolarEdge Optimierer anderer Baureihen anbietet. Außerdem muss die Isc geprüft werden, die bei Home Hub Wechselrichtern innerhalb von 16,5 A und bei den anderen innerhalb von 15 A bleiben muss.
Was ist der Unterschied zwischen S650B und S500B?
Sie sind für unterschiedliche Anforderungen optimiert. Der S650B priorisiert die Leistung: 650 W Nennleistung mit maximaler Voc 85 V. Der S500B priorisiert die Spannung: bis zu 125 V Voc, mit einer Nennleistung von 500 W, die nur bei Installationen nach dem 1° April 2024 auf 650 W steigt. Wenn deine Einschränkung ein sehr leistungsstarkes Modul ist, wähle den S650B; wenn es ein Modul mit hoher Leerlaufspannung ist, den S500B.
Wie viele Optimierer werden pro String benötigt?
Mit einem einphasigen SolarEdge Home Wave oder Home Hub Wechselrichter reicht der String von 6 bis 25 Optimierern. Bei dreiphasigen Short String Wechselrichtern beträgt das Minimum 8 bei einem Maximum von 20; bei dreiphasigen 230/400 V Wechselrichtern sind mindestens 14 Optimierer bis zu einem Maximum von 50 erforderlich. Parallele Strings unterschiedlicher Länge und Ausrichtung am selben Wechselrichtereingang sind zulässig.
Wird der Optimierer unter dem Modul oder an der Unterkonstruktion montiert?
Die Version -1GM4MBM hat eine gebogene Halterung und ist für die direkte Befestigung am Modulrahmen mit nur einer Schraube vorgesehen. Die Schutzart IP68 und der Bereich von -40 °C bis +85 °C ermöglichen die Außeninstallation ohne zusätzliche Schutzmaßnahmen. Eine Luftzirkulation hinter dem Modul hilft dennoch, die Betriebstemperaturen niedrig zu halten und temporäre Leistungsreduzierungen an besonders heißen Tagen zu vermeiden.
Deckt die 25 Jahre Garantie auch die Arbeitskosten für den Austausch ab?
Nein, die 25 Jahre Herstellergarantie deckt das Produkt ab, nicht den Austausch auf dem Dach. Dies ist ein Punkt, der in der Angebotsphase mit dem Endkunden geklärt werden sollte, da bei einer dachintegrierten oder auf dem Dach montierten Anlage die Zugangskosten den Wert der Komponente übersteigen können. Das Monitoring auf Modulebene hilft, nur einmal einzugreifen und das richtige Teil zu ersetzen, indem genau festgestellt wird, welcher Optimierer defekt ist.
