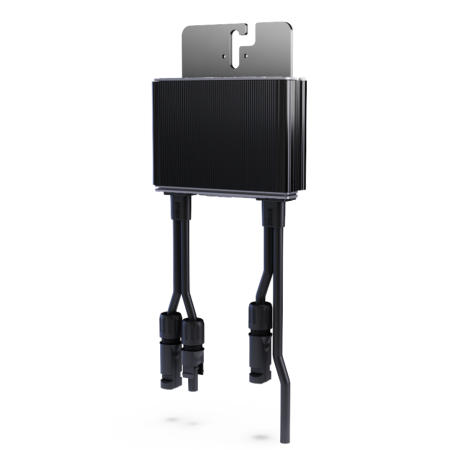

Optimizador SolarEdge S650B 650W Voc 85V
Optimizador de potencia SolarEdge S650B-1GM4MBM: el modelo estrella de la serie S residencial, para un módulo fotovoltaico de hasta 650 W nominales.
Tensión máxima de entrada 85 Vdc, MPPT 12,5-85 V, eficiencia 99,5%, corriente de salida 15 A, cable de salida de 2,3 m, soporte curvo, grado IP68 y tensión de seguridad a 1 V. Garantía de 25 años.
El optimizador de potencia SolarEdge S650B (código S650B-1GM4MBM) es el modelo de mayor tamaño de la serie S residencial: gestiona un único módulo fotovoltaico de hasta 650 W nominales, la clase de potencia de los módulos TOPCon y de contacto posterior en formato de 132 celdas más difundida actualmente en las nuevas instalaciones.
Nacido para los módulos de alta potencia actuales
Hasta hace pocos años, un optimizador de 440-500 W cubría todo el mercado residencial. Con los módulos actuales de 580-650 Wp, ese tamaño ya no es suficiente: la regla de SolarEdge es que la potencia STC del módulo no supere la potencia nominal de entrada del optimizador, con una tolerancia permitida de hasta el +5%. El S650B es la respuesta a este desfase y permite optimizar módulos de última generación sin reducir el tamaño del campo fotovoltaico.
La ventana de tensión es intermedia entre los dos modelos inferiores: Voc máxima 85 Vdc y MPPT 12,5-85 V, con salida de hasta 80 V. Por tanto, cubre cómodamente los módulos en formato de 132 celdas con Voc nominal en torno a 50-52 V, incluso considerando el incremento invernal a la temperatura mínima de diseño. Para módulos con Voc aún más alta existe el S500B, que llega a 125 V pero se queda en 500 W nominales (650 W en las instalaciones posteriores al 1° de abril de 2024).
Especificaciones técnicas SolarEdge S650B
| Potencia CC nominal de entrada | 650 W |
| Tensión máxima absoluta de entrada (Voc) | 85 Vdc |
| Rango operativo MPPT | 12,5 – 85 Vdc |
| Corriente máxima continua de entrada | 15 A |
| Isc máxima del módulo conectado | 16,5 A con inversor Home Hub — 15 A con los demás inversores SolarEdge |
| Eficiencia máxima / ponderada | 99,5% / 98,6% |
| Corriente / tensión máxima de salida | 15 A / 80 Vdc |
| Tensión de seguridad en standby | 1 ± 0,1 Vdc por optimizador |
| Tensión máxima del sistema | 1000 Vdc |
| Longitud de string (inversor monofásico) | Mínimo 6 — máximo 25 optimizadores |
| Conectores y cables | MC4 — entrada 0,1 m, salida (+) 2,3 m / (−) 0,1 m |
| Dimensiones (L × A × P) | 129 × 165 × 45 mm (soporte curvo) |
| Peso | 790 g |
| Grado de protección | IP68 — humedad relativa 0-100% |
| Temperatura de funcionamiento | -40 °C / +85 °C |
| Conformidad | IEC 62109-1 clase II, IEC 61000-6-2/6-3, CISPR 11, EN 55011, UL 94 V-0, RoHS |
| Seguridad contra incendios | VDE-AR-E 2100-712:2018-12 |
| Garantía | 25 años |
El cable de 2,3 metros cambia la obra
El cable de salida positivo de 2,3 m frente a los 0,1 m del negativo no es un detalle estético: es la elección de cableado de la serie S, diseñada para conectar optimizadores situados en filas diferentes sin alargadores y sin hacer pasar el cable por todo el perímetro del campo. Reduce los puntos de unión, y cada unión menos es un posible fallo de aislamiento menos. La fijación se realiza con un único perno en el marco del módulo.
Preguntas frecuentes
¿Puedo usar el S650B con un módulo de 700 W?
No. La potencia STC del módulo no debe superar los 650 W nominales del optimizador, con una tolerancia de potencia del módulo permitida de hasta el +5%. Los módulos de 700 W y superiores pertenecen normalmente al segmento comercial e industrial, para el cual SolarEdge propone optimizadores de una gama diferente. Además, debe verificarse la Isc, que debe mantenerse dentro de 16,5 A con inversor Home Hub y 15 A con los demás.
¿Cuál es la diferencia entre S650B y S500B?
Están optimizados para necesidades diferentes. El S650B prioriza la potencia: 650 W nominales con Voc máxima 85 V. El S500B prioriza la tensión: hasta 125 V de Voc, con potencia nominal de 500 W que sube a 650 W solo para las instalaciones posteriores al 1° de abril de 2024. Si tu limitación es un módulo muy potente, elige el S650B; si es un módulo con tensión de circuito abierto elevada, el S500B.
¿Cuántos optimizadores se necesitan por string?
Con inversor monofásico SolarEdge Home Wave o Home Hub, el string va de 6 a 25 optimizadores. En los inversores Short String trifásicos, el mínimo es 8 con un máximo de 20; en los trifásicos 230/400 V se necesitan al menos 14 optimizadores hasta un máximo de 50. Se admiten strings paralelos de longitud y orientación diferentes en la misma entrada del inversor.
¿El optimizador debe montarse debajo del módulo o en la estructura?
La versión -1GM4MBM tiene soporte curvo y está diseñada para la fijación directa al marco del módulo con un solo perno. El grado IP68 y el intervalo de -40 °C a +85 °C permiten la instalación en exterior sin protecciones adicionales. Dejar circular aire detrás del módulo ayuda, en cualquier caso, a mantener bajas las temperaturas de funcionamiento y a evitar reducciones temporales de potencia en los días más calurosos.
¿La garantía de 25 años cubre también la mano de obra de sustitución?
No, la garantía del fabricante de 25 años cubre el producto, no la intervención de sustitución en cubierta. Es un aspecto que debe aclararse con el cliente final en la fase de presupuesto, porque en una instalación sobre tejado inclinado el coste de acceso puede superar el valor del componente. La monitorización por módulo individual ayuda a intervenir una sola vez y en la pieza correcta, identificando exactamente qué optimizador está averiado.
