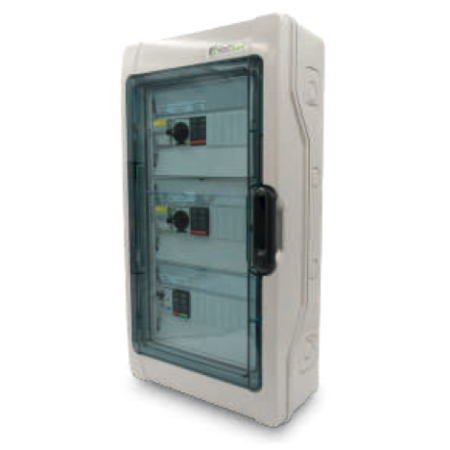

SecSun UBM2102L PV-Schaltschrank AC/DC 6kW 2 Strings
Der SecSun UBM2102L ist ein AC/DC-Schaltschrank (String-Box) für Photovoltaikanlagen bis 6 kW mit 2 Strings (600 VDC, 16 A): integrierte DC- und AC-Trenner und Überspannungsableiter. IP65, Klasse II, konform mit EN 61439.
Der SecSun UBM2102L ist ein vorverdrahteter AC/DC-Schaltschrank (String-Box) für Photovoltaikanlagen bis 6 kW mit 2 Strings (600 VDC, 16 A). Er vereint in einem einzigen IP65-Gehäuse die Trenn- und Schutzeinrichtungen zwischen den PV-Strings, dem Wechselrichter und dem Netz, auf der DC- und AC-Seite.
Wofür dient der UBM2102L?
Mit zwei unabhängigen Strings kombiniert der Schaltschrank die Strings geordnet und bietet die erforderliche Trennung sowie den Überspannungs- und Überstromschutz zwischen Modulen, Wechselrichter und Netz. Vorverdrahtet und nach CEI EN 61439-1/2 zertifiziert, erspart er dem Installateur die Einzelmontage der Schutzeinrichtungen vor Ort.
Technische Daten
| Modell | SecSun UBM2102L |
| Konfiguration | 6 kW, 2 Strings |
| DC-Seite | 600 VDC, 16 A; String-Sicherungslasttrenner und Überspannungsableiter |
| AC-Seite | FI/LS-Schalter (RCBO) und Überspannungsableiter |
| Schutzart | IP65, Schutzklasse II |
| Norm | Konformitätserklärung CEI EN 61439-1/2 |
| Abmessungen | 622 × 432 × 161 mm (H×B×T) |
| Gewicht | 5 kg |
Häufige Fragen
Wofür dient ein Schaltschrank in einer PV-Anlage?
Er vereint die Trenn- und Schutzeinrichtungen zwischen Modulen, Wechselrichter und Netz in einem einzigen zertifizierten Gehäuse: DC- und AC-Trenner, Sicherungen und Überspannungsableiter. Er schützt die Geräte und ermöglicht die Freischaltung an einem einzigen Punkt für eine sichere Wartung.
Ist der UBM2102L für meine Anlage geeignet?
Er ist für bis zu 6 kW mit 2 Strings (600 VDC, 16 A) ausgelegt. Prüfen Sie vor dem Kauf, ob Spannung, Strom und Stringanzahl Ihrer Anlage zu diesen Werten passen.
Kann er im Freien installiert werden?
Ja. Die Schutzart IP65 schützt vor Staub und Strahlwasser, sodass er im Freien oder in einem Technikraum installiert werden kann, vorzugsweise geschützt vor direkter Sonneneinstrahlung und extremen Temperaturen.
Wer sollte ihn installieren?
Installation und Anschluss müssen von einer qualifizierten Elektrofachkraft unter Beachtung der Polaritäten, Anzugsdrehmomente und der geltenden Vorschriften ausgeführt werden.
