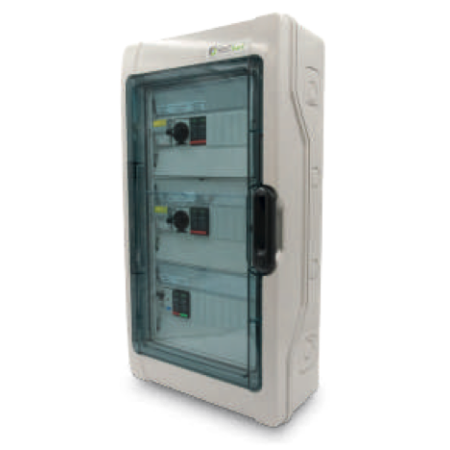

Cuadro Fotovoltaico AC/DC SecSun UBM2102L 6kW 2 Strings
El SecSun UBM2102L es un cuadro combinador AC/DC (string box) para instalaciones fotovoltaicas de hasta 6 kW con 2 strings (600 VDC, 16 A): seccionadores y descargadores DC y AC integrados. IP65, clase II, conforme a EN 61439.
El SecSun UBM2102L es un cuadro combinador AC/DC (string box) precableado para instalaciones fotovoltaicas de hasta 6 kW con 2 strings (600 VDC, 16 A). Reúne en una única envolvente IP65 los dispositivos de seccionamiento y protección entre los strings FV, el inversor y la red, en los lados DC y AC.
¿Para qué sirve el UBM2102L?
Con dos strings independientes, el cuadro combina de forma ordenada las cadenas y aporta el seccionamiento y la protección contra sobretensiones y sobrecorrientes necesarios entre módulos, inversor y red. Precableado y certificado según CEI EN 61439-1/2, evita al instalador montar las protecciones individuales en obra.
Especificaciones técnicas
| Modelo | SecSun UBM2102L |
| Configuración | 6 kW, 2 strings |
| Lado DC | 600 VDC, 16 A; seccionadores portafusibles de string y descargadores |
| Lado AC | Diferencial magnetotérmico (RCBO) y descargador |
| Grado de protección | IP65, aislamiento clase II |
| Norma | Declaración de conformidad CEI EN 61439-1/2 |
| Dimensiones | 622 × 432 × 161 mm (Al×An×Pr) |
| Peso | 5 kg |
Preguntas frecuentes
¿Para qué sirve un cuadro combinador en una instalación FV?
Concentra en una única envolvente certificada los dispositivos de seccionamiento y protección entre módulos, inversor y red: seccionadores DC y AC, fusibles y descargadores. Protege los equipos y permite aislar la instalación en un único punto para un mantenimiento seguro.
¿El UBM2102L es adecuado para mi instalación?
Está dimensionado para hasta 6 kW con 2 strings (600 VDC, 16 A). Comprueba que la tensión, la corriente y el número de strings de tu instalación coincidan con estos valores antes de la compra.
¿Se puede instalar en exterior?
Sí. El grado IP65 protege contra el polvo y los chorros de agua, por lo que puede instalarse en exterior o en un local técnico, preferiblemente protegido de la luz solar directa y de las temperaturas extremas.
¿Quién debe instalarlo?
La instalación y la conexión deben ser realizadas por un electricista cualificado, respetando las polaridades, los pares de apriete y la normativa aplicable.
