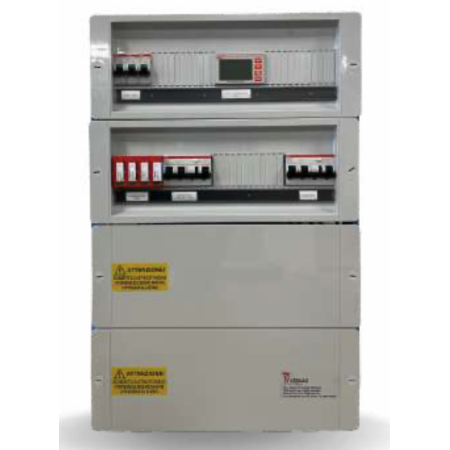

Tableau d'interface 26/30 kW 1 onduleur CEI 0-21
Tableau d'interface triphasé Icierre QAC 26/30 kW (1 INV) pour installations photovoltaïques de 26 à 30 kW avec un seul onduleur : 50 A sous 400 V, conforme à la norme italienne CEI 0-21.
Général à déclenchement de secours, disjoncteur différentiel dédié à l'onduleur, contacteur 50 A AC-3, relais SPI et parafoudre classe II en coffret polyester IP66 classe II de 72 modules. Avec schéma unifilaire, déclaration de conformité et rapport de test SPI.
Le QAC 26/30 kW (1 INV) d'Icierre est le tableau d'interface triphasé conçu pour une installation photovoltaïque de 26 à 30 kW raccordée par un seul onduleur. Il est livré câblé et testé en usine, dimensionné pour 50 A sous 400 V et conforme à la CEI 0-21, la norme italienne de raccordement des générateurs au réseau basse tension. Il réunit toutes les fonctions que le gestionnaire de réseau exige à cette puissance : dispositif général, dispositif de découplage, protection de découplage et déclenchement de secours.
Deux niveaux de protection : général et ligne onduleur
La particularité de cette configuration est son architecture à deux niveaux. En tête se trouve le Dispositif Général (DG), un disjoncteur 4x50 A 6 kA équipé d'une bobine de déclenchement à émission de courant avec fonction de secours : si le contacteur de découplage ne s'ouvre pas sur ordre du relais SPI, c'est le général qui sépare l'installation du réseau. En aval, la ligne qui alimente l'onduleur dispose de son propre disjoncteur différentiel 4x50 A 6 kA 300 mA type A.
En pratique, un défaut sur le câble ou sur l'onduleur fait déclencher la protection de sa ligne sans toucher au général, et en maintenance l'onduleur est mis hors service par un appareil dédié. C'est la différence avec la version 2 INV de même taille, qui répartit la puissance sur deux lignes protégées séparément pour deux onduleurs : ici, une seule ligne exploite la totalité des 50 A.
Caractéristiques techniques QAC 26/30 kW (1 INV)
| Puissance de l'installation | De 26 à 30 kW, 1 onduleur triphasé |
| Courant nominal | 50 A |
| Tension | 400 V triphasé |
| Dispositif général (DG) | Disjoncteur 4x50 A, 6 kA, avec bobine à émission de courant et fonction de secours (DDR) |
| Protection ligne onduleur | Disjoncteur différentiel 4x50 A, 6 kA, 300 mA type A |
| Dispositif de découplage (DDI) | Contacteur 4P 50 A en AC-3, bobine 230 V, contacts auxiliaires 2NO/2NF |
| Protection de découplage (SPI) | Relais conforme à la CEI 0-21 |
| Parafoudre (SPD) | Triphasé 4P classe II, Imax 20 kA, 440 V CA |
| Circuits auxiliaires | 2 porte-fusibles 1P+N avec fusibles 6 A (alimentation SPI et ASI/auxiliaires), 1 porte-fusible 3P+N avec fusibles 2 A (mesures SPI) |
| Prééquipements | Entrée/sortie DDI/M2, déclenchement externe, IN/OUT pour alimentation sans interruption (ASI) externe |
| Borniers | Entrée et sortie des câbles par le bas, 25/35 mm² |
| Enveloppe | Coffret 72 modules en polyester thermodurcissable renforcé de fibre de verre, IP66, classe II |
| Dimensions | 450 x 660 x 220 mm |
| Norme de référence | CEI 0-21 |
Quand il est nécessaire et comment le dimensionner
La CEI 0-21 impose un système de protection de découplage externe à l'onduleur pour les installations basse tension de plus de 11,08 kW : entre 26 et 30 kW, le tableau est donc obligatoire. Pour le dimensionnement, un calcul suffit : 30 kW en triphasé sous 400 V correspondent à environ 43 A avec un facteur de puissance unitaire, 26 kW à environ 38 A. Les 50 A du tableau couvrent toute la plage avec de la marge, tandis qu'en dessous de 25 kW la taille inférieure est préférable, avec des protections mieux coordonnées au courant réel.
À cette puissance, de nombreux marchés ajoutent aussi des obligations administratives, fiscales ou de comptage pour le producteur : il vaut mieux les vérifier avec le gestionnaire de réseau et les autorités locales dès la conception.
Contenu de la livraison
- Tableau câblé et testé, prêt à fixer et à raccorder
- Schéma unifilaire du tableau
- Déclaration de conformité
- Rapport de test SPI, le procès-verbal de vérification des réglages du relais de découplage
Ne sont pas inclus l'ASI externe, pour laquelle le tableau est seulement prééquipé, ni les protections côté courant continu, assurées par le coffret de raccordement des chaînes.
Questions fréquentes
Quelle différence entre le QAC 26/30 kW 1 INV et le 2 INV ?
La version 1 INV possède une seule ligne de sortie, protégée par un disjoncteur différentiel 4x50 A, et elle est prévue pour un seul onduleur de 26-30 kW. La version 2 INV répartit la puissance sur deux lignes avec des protections séparées, pour les installations à deux onduleurs plus petits. Le reste du tableau, à savoir le général avec déclenchement de secours, le contacteur DDI, le relais SPI et le parafoudre, est commun.
Puis-je l'utiliser avec un onduleur de 20 ou 25 kW ?
Cela fonctionnerait, mais ce n'est pas le bon choix : à 20-25 kW le courant de service est de 29-36 A et des protections de 50 A seraient surdimensionnées par rapport aux câbles et à l'onduleur. Pour ces puissances existent les tailles QAC 16/20 kW et 21/25 kW, avec des disjoncteurs coordonnés au courant réel.
À quoi sert le prééquipement pour l'ASI ?
Le tableau dispose de bornes dédiées pour raccorder une alimentation sans interruption externe au circuit auxiliaire du relais SPI. La protection de découplage reste ainsi alimentée pendant les perturbations ou coupures du réseau, lorsque le projet ou le gestionnaire de réseau l'exige. L'ASI n'est pas fournie.
Le différentiel de type A est-il compatible avec mon onduleur ?
De nombreux onduleurs triphasés sans transformateur intègrent une surveillance du courant de fuite et acceptent en amont un différentiel de type A, comme celui monté ici. Certains fabricants exigent toutefois le type B : vérifiez le manuel d'installation de l'onduleur choisi avant de commander.
Quels documents du tableau faut-il pour la demande de raccordement ?
Le gestionnaire de réseau demande le schéma unifilaire, la déclaration de conformité et le rapport de test du relais SPI : pour le tableau, les trois sont inclus dans la livraison. L'installateur reste chargé de la déclaration de conformité de l'installation complète et des données propres au site.
