Schnittstellenschrank 26/30 kW 1 Wechselrichter CEI 0-21
Dreiphasiger Schnittstellenschrank Icierre QAC 26/30 kW (1 INV) für PV-Anlagen von 26 bis 30 kW mit nur einem Wechselrichter: 50 A bei 400 V, konform mit der italienischen Anschlussnorm CEI 0-21.
Hauptschalter mit Reserveauslösung, eigener FI/LS-Schalter für die Wechselrichterleitung, Kuppelschütz 50 A AC-3, SPI-Relais und SPD Klasse II im GFK-Gehäuse IP66 Schutzklasse II mit 72 Modulen. Mit Einpolschaltbild, Konformitätserklärung und SPI-Prüfbericht.

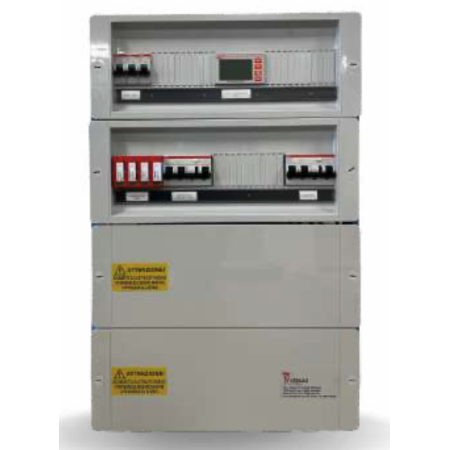

Der Icierre QAC 26/30 kW (1 INV) ist der dreiphasige Schnittstellenschrank für eine Photovoltaikanlage von 26 bis 30 kW, die über einen einzigen Wechselrichter angeschlossen ist. Er wird fertig verdrahtet und werksgeprüft geliefert, ist für 50 A bei 400 V ausgelegt und entspricht der CEI 0-21, der italienischen Norm für den Anschluss von Erzeugungsanlagen an das Niederspannungsnetz. An Bord sind alle Funktionen, die der Netzbetreiber bei dieser Leistung verlangt: Hauptschalter, Kuppelschalter, Netz- und Anlagenschutz sowie Reserveauslösung.
Zwei Schutzebenen: Hauptschalter und Wechselrichterleitung
Das Besondere an dieser Ausführung ist der zweistufige Aufbau. Am Anfang steht der Hauptschalter (DG), ein Leitungsschutzschalter 4x50 A 6 kA mit Arbeitsstromauslöser mit Reservefunktion: Öffnet das Kuppelschütz nicht, wenn das SPI-Relais es ansteuert, trennt der Hauptschalter die Anlage vom Netz. Nachgeschaltet hat die Leitung zum Wechselrichter einen eigenen FI/LS-Schalter 4x50 A 6 kA 300 mA Typ A.
In der Praxis löst ein Fehler am Kabel oder am Wechselrichter den Schutz dieser Leitung aus, ohne den Hauptschalter zu betätigen, und bei Wartungsarbeiten wird der Wechselrichter über ein eigenes Schaltgerät freigeschaltet. Das ist der Unterschied zur Version 2 INV derselben Größe, die die Leistung auf zwei getrennt abgesicherte Leitungen für zwei Wechselrichter aufteilt: Hier gibt es eine einzige Leitung, die die vollen 50 A nutzt.
Technische Daten QAC 26/30 kW (1 INV)
| Anlagenleistung | 26 bis 30 kW, 1 dreiphasiger Wechselrichter |
| Nennstrom | 50 A |
| Spannung | 400 V dreiphasig |
| Hauptschalter (DG) | Leitungsschutzschalter 4x50 A, 6 kA, mit Arbeitsstromauslöser und Reservefunktion (DDR) |
| Schutz Wechselrichterleitung | FI/LS-Schalter 4x50 A, 6 kA, 300 mA Typ A |
| Kuppelschalter (DDI) | Schütz 4P 50 A in AC-3, Spule 230 V, Hilfskontakte 2 Schließer/2 Öffner |
| Schnittstellenschutz (SPI) | Relais nach CEI 0-21 |
| Überspannungsschutz (SPD) | Dreiphasig 4P Klasse II, Imax 20 kA, 440 V AC |
| Hilfsstromkreise | 2 Sicherungshalter 1P+N mit 6-A-Sicherungen (Versorgung SPI und USV/Hilfskreise), 1 Sicherungshalter 3P+N mit 2-A-Sicherungen (SPI-Messung) |
| Vorbereitungen | Ein-/Ausgang DDI/M2, externe Auslösung, IN/OUT für externe USV |
| Klemmen | Kabeleinführung und -ausgang von unten, 25/35 mm² |
| Gehäuse | 72 Module, duroplastisches GFK, IP66, Schutzklasse II |
| Abmessungen | 450 x 660 x 220 mm |
| Bezugsnorm | CEI 0-21 |
Wann er nötig ist und wie man ihn auslegt
Die CEI 0-21 schreibt für Niederspannungsanlagen über 11,08 kW einen externen Schnittstellenschutz außerhalb des Wechselrichters vor: Bei 26-30 kW ist der Schrank also Pflicht. Für die Auslegung genügt eine Rechnung: 30 kW dreiphasig bei 400 V entsprechen bei Leistungsfaktor 1 rund 43 A, 26 kW rund 38 A. Die 50 A des Schranks decken den ganzen Bereich mit Reserve ab, unter 25 kW ist die kleinere Baugröße mit besser auf den tatsächlichen Strom abgestimmten Schutzorganen die richtige Wahl.
In dieser Leistungsklasse kommen in vielen Märkten zusätzliche administrative, steuerliche oder messtechnische Pflichten für die Erzeugungsanlage hinzu: Sie sollten schon in der Planung mit dem Netzbetreiber und den örtlichen Behörden geklärt werden.
Lieferumfang
- Verdrahteter und geprüfter Schrank, bereit zur Montage und zum Anschluss
- Einpolschaltbild des Schranks
- Konformitätserklärung
- SPI-Prüfbericht, das Protokoll zur Überprüfung der Relaiseinstellungen
Nicht enthalten sind die externe USV, für die der Schrank nur vorbereitet ist, und die Schutzorgane auf der Gleichstromseite, die im Generatoranschlusskasten der Strings untergebracht werden.
Häufige Fragen
Was ist der Unterschied zwischen QAC 26/30 kW 1 INV und 2 INV?
Die Version 1 INV hat eine einzige Abgangsleitung, abgesichert durch einen FI/LS-Schalter 4x50 A, und ist für einen Wechselrichter mit 26-30 kW gedacht. Die Version 2 INV teilt die Leistung auf zwei Leitungen mit getrennten Schutzorganen auf, für Anlagen mit zwei kleineren Wechselrichtern. Der übrige Schrank, also Hauptschalter mit Reserveauslösung, Kuppelschütz, SPI-Relais und SPD, ist identisch.
Kann ich ihn mit einem 20- oder 25-kW-Wechselrichter verwenden?
Es würde funktionieren, ist aber nicht die richtige Wahl: Bei 20-25 kW beträgt der Betriebsstrom 29-36 A, und 50-A-Schutzorgane wären für Kabel und Wechselrichter überdimensioniert. Für diese Leistungen gibt es die Größen QAC 16/20 kW und 21/25 kW mit auf den tatsächlichen Strom abgestimmten Schaltern.
Wofür ist die USV-Vorbereitung gedacht?
Der Schrank hat eigene Klemmen, um eine externe unterbrechungsfreie Stromversorgung an den Hilfsstromkreis des SPI-Relais anzuschließen. So bleibt der Schnittstellenschutz auch bei Netzstörungen oder Netzausfall versorgt, wenn Planung oder Netzbetreiber dies verlangen. Die USV ist nicht im Lieferumfang enthalten.
Ist der FI-Schutz Typ A mit meinem Wechselrichter kompatibel?
Viele trafolose dreiphasige Wechselrichter haben eine interne Fehlerstromüberwachung und erlauben vorgeschaltet einen FI Typ A, wie er hier verbaut ist. Einige Hersteller verlangen jedoch Typ B: Vor der Bestellung sollte die Installationsanleitung des gewählten Wechselrichters geprüft werden.
Welche Unterlagen des Schranks braucht man für den Netzanschlussantrag?
Der Netzbetreiber verlangt das Einpolschaltbild, die Konformitätserklärung und den Prüfbericht des SPI-Relais: Für den Schrank sind alle drei im Lieferumfang enthalten. Beim Installateur bleiben die Konformitätserklärung der Gesamtanlage und die standortspezifischen Daten.
