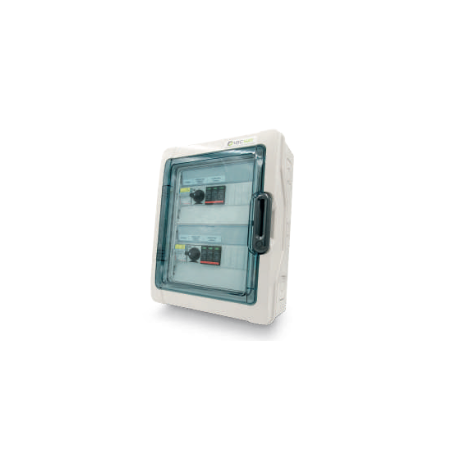

Caja de campo DC fotovoltaica 8 strings IP66 QCM-511706
Caja de campo DC SecSun QCM-511706 para 8 strings FV, descargador DC Clase II, portafusibles seccionables, IP66. Fabricada en Italia. 510 x 720 x 250 mm, 5 kg.
La QCM-511706 es la caja de campo fotovoltaica MR WATT / SecSun para instalaciones con 8 strings DC en paralelo. Situada entre el campo FV y el inversor, agrupa y protege los strings frente a sobrecorrientes, cortocircuitos y sobretensiones antes de la conversión a corriente alterna. Su envolvente IP66 la hace apta para instalación exterior en estructuras, marquesinas, cubiertas industriales y plantas en suelo, incluso en ambientes con polvo o agua.
Especificaciones técnicas
| Código | QCM-511706 |
| Fabricante | MR WATT / SecSun – fabricado en Italia |
| Strings (entradas) | 8 |
| Protección por string | Portafusibles seccionables con fusibles DC |
| Descargador de sobretensión | DC Clase II |
| Grado de protección | IP66 |
| Tensión máx. DC | 1000 V DC (1500 V DC bajo pedido) |
| Normativa | CEI EN 61439-1/2, IEC 60269-6 |
| Dimensiones (An x Al x Pr) | 510 x 720 x 250 mm |
| Peso | 5 kg |
| Uso típico | FV comercial e industrial 20-100 kWp |
Preguntas frecuentes
¿La caja viene precableada o se monta en obra?
La QCM-511706 se suministra premontada con portafusibles, fusibles DC y descargador ya instalados. En obra solo hay que conectar los cables de los strings a las entradas y el cable de salida al inversor, según el esquema unifilar. No requiere montaje interno.
¿El grado IP66 basta para emplazamientos costeros o industriales?
El IP66 protege totalmente frente al polvo y a los chorros de agua potentes desde cualquier dirección, apto para exterior en condiciones adversas. Para fuerte salinidad (zonas costeras) o agentes químicos agresivos (zonas industriales) se recomienda una envolvente con tratamiento anticorrosión reforzado – consulte con MR WATT.
¿Puedo usarla con cualquier marca de inversor?
Sí. La caja de campo actúa solo en el lado DC, antes del inversor, por lo que es compatible con cualquier inversor FV que acepte entrada de corriente continua: Huawei, SMA, Fronius, SolaX, Sungrow, GoodWe, Growatt y otros. Solo hay que comprobar la tensión DC máxima (1000 o 1500 V) y la corriente máxima por string.
