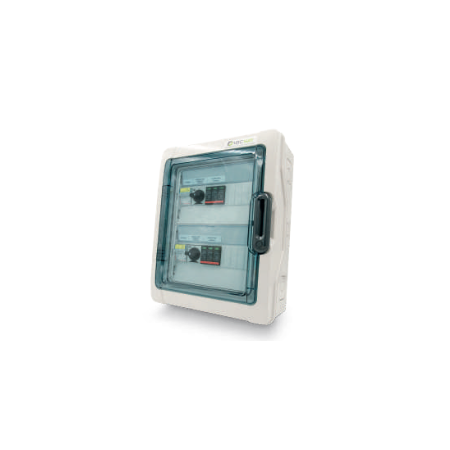

PV DC-Feldverteiler 8 Strings IP66 QCM-511706
SecSun QCM-511706 DC-Feldverteiler für 8 PV-Strings, DC-Ableiter Typ 2, trennbare Sicherungshalter, IP66. Made in Italy. 510 x 720 x 250 mm, 5 kg.
Der QCM-511706 ist der MR WATT / SecSun PV-Feldverteiler für Anlagen mit 8 DC-Strings parallel. Zwischen Solarfeld und Wechselrichter platziert, sammelt und schützt er die Strings vor Überstrom, Kurzschluss und Überspannung vor der Umwandlung in Wechselstrom. Das IP66-Gehäuse eignet sich für die Außeninstallation auf Strukturen, Carports, Industriedächern und Freiflächenanlagen, auch in staubiger oder nasser Umgebung.
Technische Daten
| Artikelcode | QCM-511706 |
| Hersteller | MR WATT / SecSun – made in Italy |
| Strings (Eingänge) | 8 |
| Schutz je String | Trennbarer Sicherungshalter mit DC-Sicherungen |
| Überspannungsableiter | DC Typ 2 |
| Schutzart | IP66 |
| Max. DC-Spannung | 1000 V DC (1500 V DC auf Anfrage) |
| Normen | CEI EN 61439-1/2, IEC 60269-6 |
| Maße (BxHxT) | 510 x 720 x 250 mm |
| Gewicht | 5 kg |
| Typische Anwendung | Gewerbliche und industrielle PV 20-100 kWp |
Häufige Fragen
Ist der Kasten vorverdrahtet oder wird er vor Ort montiert?
Der QCM-511706 wird vormontiert mit Sicherungshaltern, DC-Sicherungen und Ableiter geliefert. Vor Ort verbinden Sie nur die String-Kabel mit den Eingängen und das Ausgangskabel mit dem Wechselrichter, gemäß Strangschema. Keine interne Montage erforderlich.
Reicht IP66 für Küsten- oder Industriestandorte?
IP66 schützt vollständig gegen Staub und starke Wasserstrahlen aus jeder Richtung, geeignet für die Außeninstallation bei rauem Wetter. Bei starker Salzluft (Küste) oder aggressiven Chemikalien (Industrie) wird ein Gehäuse mit verstärktem Korrosionsschutz empfohlen – wenden Sie sich an MR WATT.
Kann ich ihn mit jeder Wechselrichtermarke verwenden?
Ja. Der Feldverteiler wirkt nur auf der DC-Seite, vor dem Wechselrichter, und ist daher mit jedem PV-Wechselrichter kompatibel, der DC-Eingang akzeptiert: Huawei, SMA, Fronius, SolaX, Sungrow, GoodWe, Growatt und andere. Prüfen Sie nur die maximale DC-Spannung (1000 oder 1500 V) und den maximalen Strom pro String.
