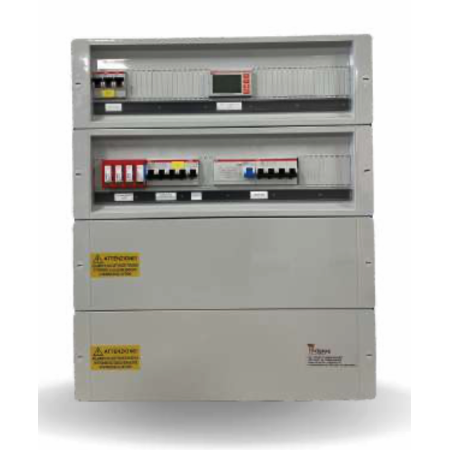

Tableau d'interface 25 kW CEI 0-21 avec rapport de test

Le tableau d’interface QAC 21/25 kW est la solution conforme CEI 0-21 pour les installations photovoltaïques triphasées dans la tranche où le photovoltaïque cesse d’être domestique et devient une installation de petite taille commerciale : ateliers artisanaux, exploitations agricoles, copropriétés avec installation partagée.

Pourquoi au-dessus de 11,08 kW ce tableau est nécessaire

La CEI 0-21 permet que le Dispositif d’Interface et sa protection soient intégrés à l’onduleur uniquement jusqu’à 11,08 kW. Une installation de 25 kW dépasse largement ce seuil et nécessite donc un SPI externe avec relais dédié réglé et testé, un Dispositif d’Interface (DDI) à contacteur qui ouvre physiquement la connexion, et un système de secours qui intervient si le DDI ne s’ouvre pas.

Sans ces trois éléments documentés, le distributeur n’émet pas le règlement d’exploitation et l’installation, aussi bien construite soit-elle, ne peut pas être mise en parallèle avec le réseau.

Spécifications techniques QAC 21/25 kW

Note sur les données : le calibre exact des dispositifs de protection (pouvoir de coupure de l’interrupteur général, taille du contacteur DDI) n’est pas déclaré sur la fiche du fabricant pour cette configuration spécifique. Avant la commande, il convient de le faire confirmer en fonction du courant réel de votre onduleur, qui dépend du facteur de puissance réglé.

Classe II : l’isolation qui ne nécessite pas la mise à la terre de l’enveloppe

Le coffret est en classe d’isolation II, c’est-à-dire à double isolation. Ce n’est pas un détail formel : cela signifie que l’enveloppe ne nécessite pas de raccordement à l’installation de terre, car la sécurité contre les contacts indirects est garantie par l’isolation elle-même. En pratique, cela réduit le câblage, élimine un point de corrosion typique des installations extérieures et simplifie la vérification de continuité lors de la mise en service.

Questions fréquentes

Le rapport de test SPI est-il inclus dans la fourniture ?

Oui. Le relais est réglé et testé en usine avec une mallette de test relais selon la CEI 0-21, et le procès-verbal avec les seuils mesurés est livré avec le coffret. C’est le document que le distributeur exige pour clôturer le dossier de raccordement.

Si mon installation est raccordée en moyenne tension, la même norme s’applique-t-elle ?

Non. La CEI 0-21 s’applique aux raccordements en basse tension ; pour la moyenne tension, la référence est la CEI 0-16, avec des seuils et des architectures différents. La norme applicable dépend du point de raccordement indiqué dans le devis du distributeur, et non de la puissance de l’installation.

Le tableau convient-il pour plus d’un onduleur ?

Cette configuration est conçue autour d’une seule ligne protégée. Avec deux onduleurs ou plus, il faut vérifier la version correcte en fonction du nombre de machines et de leurs courants respectifs, afin que chacune dispose de sa propre protection dédiée et que la sélectivité soit maintenue. En cas de doute, envoyez-nous la configuration avant de commander.

Quelle est la différence avec le modèle 16/20 kW ?

La logique de protection est la même ; ce qui change, ce sont les calibres des dispositifs, dimensionnés sur le courant de service. Surdimensionner n’est pas avantageux : un interrupteur plus grand que nécessaire protège moins bien le câble en aval, tandis que sous-dimensionner provoque des déclenchements intempestifs les jours de production maximale.

Puis-je l’installer à l’extérieur sur le mur du hangar ?

Oui, l’indice IP65 le permet. Une paroi non exposée au soleil toute la journée est préférable : la température interne influe sur la durée de vie des composants électroniques et sur la stabilité des seuils du relais d’interface dans le temps.
