25-kW-Schnittstellenpanel CEI 0-21 Testbericht

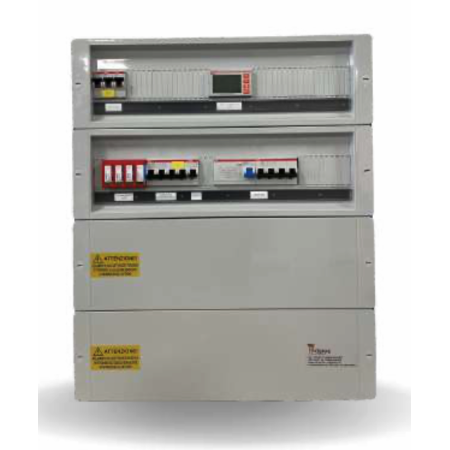

Der Schnittstellenschaltschrank QAC 21/25 kW ist die CEI 0-21-konforme Lösung für dreiphasige Photovoltaikanlagen in dem Leistungsbereich, in dem Photovoltaik aufhört, häuslich zu sein, und zu einer kleinen gewerblichen Anlage wird: Handwerksbetriebe, landwirtschaftliche Betriebe, Mehrfamilienhäuser mit gemeinschaftlicher Anlage.

Warum oberhalb von 11,08 kW dieser Schaltschrank erforderlich ist

Die CEI 0-21 erlaubt, dass das Schnittstellengerät und dessen Schutz nur bis 11,08 kW im Wechselrichter integriert sind. Eine 25 kW-Anlage überschreitet diese Schwelle deutlich und erfordert daher ein externes SPI mit dediziertem, eingestelltem und geprüftem Relais, ein Schnittstellengerät (DDI) als Schütz, das die Verbindung physisch öffnet, und ein Backup-System, das eingreift, wenn das DDI nicht öffnet.

Ohne diese drei dokumentierten Elemente stellt der Netzbetreiber die Betriebsordnung nicht aus, und die Anlage kann, so gut sie auch gebaut ist, nicht mit dem Netz parallel geschaltet werden.

Technische Daten QAC 21/25 kW

Hinweis zu den Daten: Die genaue Auslegung der Schutzeinrichtungen (Bemessung des Hauptschalters, Größe des DDI-Schützes) ist auf dem Datenblatt des Herstellers für diese spezifische Konfiguration nicht angegeben. Vor der Bestellung sollte sie in Abhängigkeit vom tatsächlichen Strom deines Wechselrichters bestätigt werden, der vom eingestellten Leistungsfaktor abhängt.

Klasse II: die Isolierung, die keine Erdung des Gehäuses erfordert

Das Gehäuse ist in Isolationsklasse II, also doppelt isoliert. Das ist kein formales Detail: Es bedeutet, dass das Gehäuse keinen Anschluss an die Erdungsanlage benötigt, weil der Schutz gegen indirektes Berühren durch die Isolierung selbst gewährleistet ist. In der Praxis reduziert das die Verdrahtung, beseitigt einen bei Außenanlagen typischen Korrosionspunkt und vereinfacht die Durchgangsprüfung bei der Inbetriebnahme.

Häufig gestellte Fragen

Ist der SPI-Prüfbericht im Lieferumfang enthalten?

Ja. Das Relais wird werkseitig mit einer Relaisprüfbox gemäß CEI 0-21 eingestellt und geprüft, und das Protokoll mit den gemessenen Schwellen wird zusammen mit dem Schaltschrank geliefert. Es ist das Dokument, das der Netzbetreiber zum Abschluss des Anschlussverfahrens verlangt.

Gilt dieselbe Norm, wenn meine Anlage in Mittelspannung angeschlossen ist?

Nein. Die CEI 0-21 gilt für Niederspannungsanschlüsse; für die Mittelspannung ist die CEI 0-16 maßgeblich, mit anderen Schwellen und Architekturen. Die anwendbare Norm hängt vom Anschlusspunkt ab, der im Angebot des Netzbetreibers angegeben ist, nicht von der Anlagenleistung.

Ist der Schaltschrank für mehr als einen Wechselrichter geeignet?

Diese Konfiguration ist um eine einzige geschützte Leitung herum ausgelegt. Bei zwei oder mehr Wechselrichtern muss die richtige Version anhand der Anzahl der Maschinen und ihrer jeweiligen Ströme geprüft werden, damit jede ihren eigenen dedizierten Schutz hat und die Selektivität erhalten bleibt. Im Zweifelsfall sende uns die Konfiguration vor der Bestellung.

Was ist der Unterschied zum Modell 16/20 kW?

Die Schutzlogik ist dieselbe; was sich ändert, sind die Bemessungen der Geräte, ausgelegt auf den Betriebsstrom. Eine Überdimensionierung lohnt sich nicht: Ein größerer Schalter als nötig schützt das nachgeschaltete Kabel schlechter, während eine Unterdimensionierung an Tagen mit maximaler Produktion zu ungewollten Auslösungen führt.

Kann ich ihn im Freien an der Hallenwand installieren?

Ja, die Schutzart IP65 lässt dies zu. Eine Wand, die nicht den ganzen Tag der Sonne ausgesetzt ist, ist vorzuziehen: Die Innentemperatur beeinflusst die Lebensdauer der elektronischen Komponenten und die Stabilität der Schwellen des Schnittstellenrelais im Laufe der Zeit.
