Cuadro de interfaz trifásico de 21 a 25 kW conforme CEI 0-21, con Sistema de Protección de Interfaz (SPI) e informe de prueba incluido: obligatorio por encima del umbral de los 11,08 kW, donde las protecciones integradas en el inversor ya no son suficientes para el distribuidor.

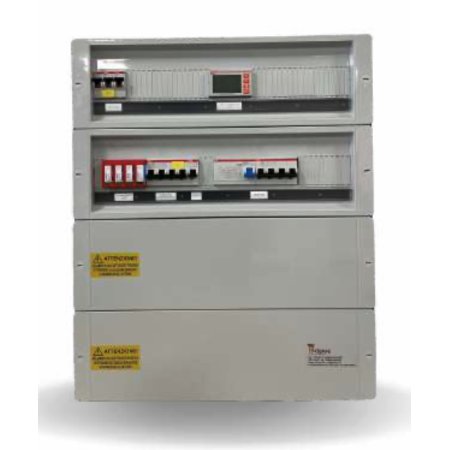

Envolvente IP65 en clase de aislamiento II, 36 módulos DIN, 440 × 460 × 140 mm.
El cuadro de interfaz QAC 21/25 kW es la solución conforme CEI 0-21 para instalaciones fotovoltaicas trifásicas en la franja en la que la fotovoltaica deja de ser doméstica y se convierte en una instalación de pequeño tamaño comercial: naves artesanales, explotaciones agrícolas, comunidades de vecinos con instalación compartida.
Por qué por encima de 11,08 kW se necesita este cuadro
La CEI 0-21 permite que el Dispositivo de Interfaz y su protección estén integrados en el inversor solo hasta 11,08 kW. Una instalación de 25 kW supera ampliamente ese umbral y requiere por tanto un SPI externo con relé dedicado calibrado y probado, un Dispositivo de Interfaz (DDI) con contactor que abra físicamente la conexión, y un sistema de respaldo que intervenga si el DDI no abre.
Sin estos tres elementos documentados, el distribuidor no emite el reglamento de explotación y la instalación, por bien construida que esté, no puede conectarse en paralelo con la red.
Especificaciones técnicas QAC 21/25 kW
| Potencia de la instalación | De 21 a 25 kW |
| Tipo de red | Trifásica 400 V |
| Corriente de servicio | Aproximadamente 36 A a 25 kW (valor calculado sobre 400 V trifásica) |
| Norma de referencia | CEI 0-21 |
| Protección de interfaz | Relé SPI conforme CEI 0-21 con informe de prueba |
| Envolvente | Caja IP65 clase II, 440 x 460 x 140 mm |
| Capacidad | 36 módulos DIN |
| Peso | 5 kg |
Nota sobre los datos: la calibración exacta de los dispositivos de protección (capacidad del interruptor general, tamaño del contactor DDI) no está declarada en la ficha del fabricante para esta configuración específica. Antes del pedido conviene hacerla confirmar en función de la corriente real de tu inversor, que depende del factor de potencia configurado.
Clase II: el aislamiento que no requiere puesta a tierra de la envolvente
La caja es de clase de aislamiento II, es decir, con doble aislamiento. No es un detalle formal: significa que la envolvente no requiere conexión a la instalación de tierra, porque la seguridad contra los contactos indirectos está garantizada por el propio aislamiento. En la práctica reduce el cableado, elimina un punto de corrosión típico de las instalaciones exteriores y simplifica la verificación de continuidad durante la puesta en servicio.
Preguntas frecuentes
¿El informe de prueba SPI está incluido en el suministro?
Sí. El relé se calibra y se prueba en fábrica con maleta de prueba de relés según la CEI 0-21, y el acta con los umbrales medidos se entrega junto con el cuadro. Es el documento que el distribuidor exige para cerrar el trámite de conexión.
Si mi instalación está conectada en media tensión, ¿vale la misma norma?
No. La CEI 0-21 se aplica a las conexiones en baja tensión; para la media tensión la referencia es la CEI 0-16, con umbrales y arquitecturas diferentes. La norma aplicable depende del punto de conexión indicado en el presupuesto del distribuidor, no de la potencia de la instalación.
¿El cuadro es adecuado para más de un inversor?
Esta configuración está pensada en torno a una única línea protegida. Con dos o más inversores debe comprobarse la versión correcta según el número de máquinas y sus respectivas corrientes, de modo que cada una tenga su propia protección dedicada y se mantenga la selectividad. En caso de duda, envíanos la configuración antes de pedir.
¿Qué diferencia hay con el modelo de 16/20 kW?
La lógica de protección es la misma; lo que cambia son las capacidades de los dispositivos, dimensionadas sobre la corriente de servicio. Sobredimensionar no conviene: un interruptor de tamaño superior al necesario protege peor el cable aguas abajo, y subdimensionar provoca disparos intempestivos en los días de máxima producción.
¿Puedo instalarlo en el exterior en la pared de la nave?
Sí, el grado IP65 lo permite. Es preferible una pared no expuesta al sol durante todo el día: la temperatura interna influye en la vida de los componentes electrónicos y en la estabilidad de los umbrales del relé de interfaz a lo largo del tiempo.
