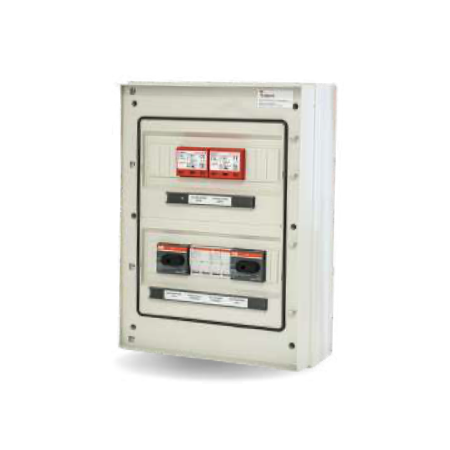

Coffret de champ DC 2 strings 1000V 16A avec sectionneurs IP65
Coffret de champ DC IP65 pour 2 chaînes PV indépendantes jusqu'à 1000 V, 16 A par chaîne. Interrupteur-sectionneur et fusible gPV par chaîne – coupure sûre en charge pour les installations à deux entrées MPPT.
Le coffret de champ DC QDC-SEZ protège et sectionne deux chaînes PV indépendantes jusqu'à 1000 V DC. Chaque chaîne dispose de son propre interrupteur-sectionneur, ce qui permet de couper un string en charge pendant que l'autre reste en service – idéal pour les onduleurs à deux entrées MPPT séparées.
L'interrupteur-sectionneur (SEZ) : pourquoi le fusible ne suffit pas
Le courant continu n'a pas de passage par zéro : un arc électrique amorcé ne s'éteint pas de lui-même. Le fusible protège le conducteur contre les surintensités, mais ne doit jamais servir d'organe de coupure en charge. L'interrupteur-sectionneur est conçu pour ouvrir le circuit DC en toute sécurité sous charge – pour la maintenance, le diagnostic ou l'arrêt d'urgence.
| Chaînes | 2 indépendantes |
| Tension max. | 1000 V DC |
| Courant par chaîne | 16 A |
| Coffret | IP65, 24 modules DIN |
| Protection | Interrupteur-sectionneur + fusible gPV par chaîne |
Note sur le fusible : le calibre 16 A correspond au courant nominal par chaîne ; le coffret intègre un fusible gPV 32 A / 1000 V, dont la courbe de déclenchement est adaptée au courant de court-circuit (Isc) des modules.
Quand choisir ce coffret
Cette configuration à deux chaînes indépendantes convient aux installations où deux sous-champs d'orientation ou d'inclinaison différentes sont raccordés à deux entrées MPPT séparées. Chaque chaîne reste protégée et sectionnable de façon autonome.
Questions fréquentes
Puis-je couper une chaîne sans interrompre l'autre ?
Oui. Chaque chaîne possède son propre interrupteur-sectionneur, ce qui permet d'isoler un string pour la maintenance pendant que l'autre continue de produire.
L'interrupteur-sectionneur remplace-t-il le fusible ?
Non. Ils ont des rôles distincts : le fusible gPV protège contre les surintensités, l'interrupteur-sectionneur permet la coupure sûre en charge. Ensemble, ils assurent la protection DC complète.
L'installation doit-elle être réalisée par un professionnel ?
Oui. L'installation et le raccordement à l'installation PV doivent être effectués par un installateur qualifié, conformément aux normes en vigueur (notamment EN IEC 62548).
