Quadro di campo DC 2 stringhe 1000V 16A con sezionatori IP65
Quadro di campo DC a 2 stringhe indipendenti (2 IN / 2 OUT) fino a 1000 V con sezionatori, da installare fra i moduli e l'inverter. Integra per ogni stringa portafusibile 32 A, sezionatore DC 1000 V e scaricatore SPD, con morsettiere di ingresso e uscita.

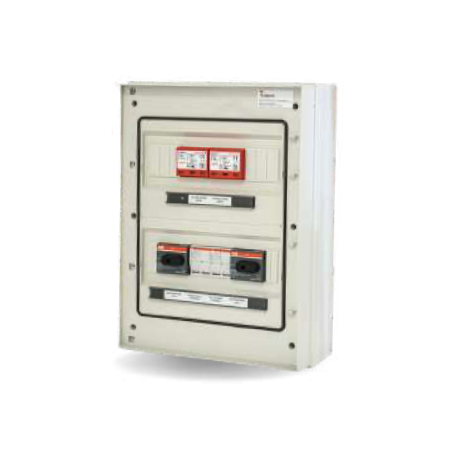

Box IP65 da 24 moduli DIN con componenti etichettati su binari plastificati.
Il quadro di campo DC QDC-02/02 SEZ protegge e seziona 2 stringhe fotovoltaiche indipendenti fino a 1000 V DC. Si installa fra il campo moduli e l'inverter e assolve per ogni stringa le tre funzioni del lato continua: sezionare per la manutenzione, proteggere con portafusibile e scaricare a terra le sovratensioni prima che raggiungano gli MPPT.
Due stringhe indipendenti, un sezionatore ciascuna
La configurazione 2 IN / 2 OUT mantiene le due stringhe separate: due ingressi, due uscite, nessun parallelo interno. Ogni stringa ha il proprio sezionatore DC, quindi si può isolare una stringa per la manutenzione lasciando l'altra in produzione. La sigla SEZ indica proprio questi sezionatori a bordo, specificati per 1000 V in corrente continua e manovrabili sotto carico: sul lato DC, privo di passaggio per lo zero, è la differenza fra un'apertura sicura e un arco che non si estingue.
Specifiche tecniche QDC-02/02-1000V-16A SEZ
| Configurazione | 2 stringhe IN / 2 OUT (indipendenti) |
| Tensione nominale | 1000 V DC |
| Protezione stringhe | 2 portafusibili con fusibili 32 A 1000 V DC |
| Sezionamento | 2 sezionatori DC 1000 V |
| Sovratensioni | 2 scaricatori SPD 1000 V |
| Connessioni | Morsettiere di ingresso e uscita |
| Carpenteria | Box IP65 da 24 moduli DIN |
| Peso | 3 kg |
Nota tecnica: la sigla riporta 16 A mentre i portafusibili montano fusibili da 32 A 1000 V DC. La taratura effettiva va confermata sulla Isc dei tuoi moduli prima dell'ordine.
Quando scegliere la versione 1000 V 16 A
La soglia 1000 V è quella standard degli impianti moderni. Le due stringhe possono essere collegate a due MPPT distinti dell'inverter, oppure messe in parallelo a valle su un solo ingresso: in quel caso il fusibile di stringa diventa protezione attiva e non solo di back-up. Il numero di moduli in serie va scelto in modo che la Voc a freddo resti sotto il limite dell'MPPT e dei sezionatori. I 16 A coprono la Isc dei moduli standard; per moduli TOPCon o HJT ad alta Isc valuta la versione da 25 A.
Domande frequenti
Le due stringhe sono in parallelo dentro il quadro?
No: sono indipendenti, due ingressi e due uscite separate. L'eventuale parallelo si realizza a valle, verso l'inverter. Mantenerle separate permette di sezionare una stringa per volta e semplifica la diagnosi.
Che differenza c'è con la versione senza sezionatore?
La versione SEZ integra i sezionatori DC che consentono di isolare ogni stringa sotto carico per la manutenzione. Senza sezionatore l'isolamento va realizzato altrove, tipicamente all'ingresso dell'inverter.
Va bene per l'installazione all'aperto?
Il grado IP65 lo consente. È preferibile una posizione non esposta al sole per l'intera giornata: la temperatura interna riduce la vita utile degli scaricatori.
