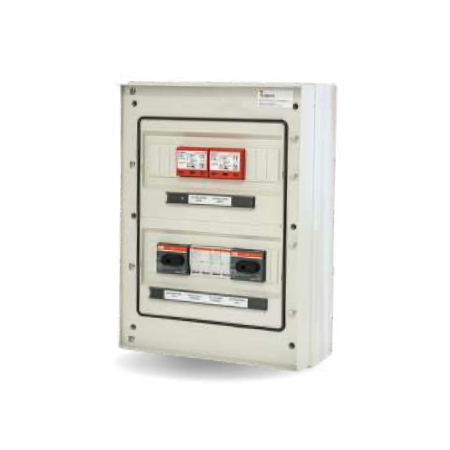

DC-Feldverteiler 2 Strings 1000V 16A mit Trennschaltern IP65
DC-Feldverteiler IP65 für 2 unabhängige PV-Strings bis 1000 V, 16 A pro String. Lasttrennschalter und gPV-Sicherung je String – sicheres Freischalten unter Last für Anlagen mit zwei MPPT-Eingängen.
Der DC-Feldverteiler QDC-SEZ schützt und trennt zwei unabhängige PV-Strings bis 1000 V DC. Jeder String verfügt über einen eigenen Lasttrennschalter, sodass sich ein Strang unter Last freischalten lässt, während der andere in Betrieb bleibt – ideal für Wechselrichter mit zwei getrennten MPPT-Eingängen.
Der Lasttrennschalter (SEZ): warum die Sicherung allein nicht genügt
Gleichstrom besitzt keinen Nulldurchgang: ein einmal gezündeter Lichtbogen erlischt nicht von selbst. Eine Sicherung schützt den Leiter vor Überstrom, darf aber niemals unter Last als Trenner verwendet werden. Der Lasttrennschalter ist dafür gebaut, den DC-Kreis sicher unter Last zu öffnen – für Wartung, Fehlersuche oder Notabschaltung.
| Strings | 2 unabhängig |
| Max. Spannung | 1000 V DC |
| Strom pro String | 16 A |
| Gehäuse | IP65, 24 DIN-Module |
| Schutz | Lasttrennschalter + gPV-Sicherung je String |
Hinweis zur Sicherung: die Bemessung 16 A bezieht sich auf den Nennstrom pro String; verbaut ist eine gPV-Sicherung 32 A / 1000 V, deren Auslösekennlinie auf den Kurzschlussstrom (Isc) der Module abgestimmt ist.
Wann dieser Feldverteiler die richtige Wahl ist
Diese Konfiguration mit zwei unabhängigen Strings passt zu Anlagen, bei denen zwei Teilfelder mit unterschiedlicher Ausrichtung oder Neigung an zwei getrennte MPPT-Eingänge geführt werden. Jeder String bleibt elektrisch eigenständig geschützt und trennbar.
Häufige Fragen
Kann ich einen String abschalten, ohne den anderen zu unterbrechen?
Ja. Jeder String hat einen eigenen Lasttrennschalter, sodass sich ein Strang für Wartung freischalten lässt, während der andere weiter Energie liefert.
Ersetzt der Lasttrennschalter die Sicherung?
Nein. Beide erfüllen unterschiedliche Aufgaben: die gPV-Sicherung schützt vor Überstrom, der Lasttrennschalter ermöglicht das sichere Trennen unter Last. Zusammen bilden sie den vollständigen DC-Schutz.
Muss der Kasten von einer Fachkraft installiert werden?
Ja. Die Installation und der Anschluss an die PV-Anlage müssen von einer qualifizierten Elektrofachkraft nach den geltenden Normen (u. a. EN IEC 62548) ausgeführt werden.
