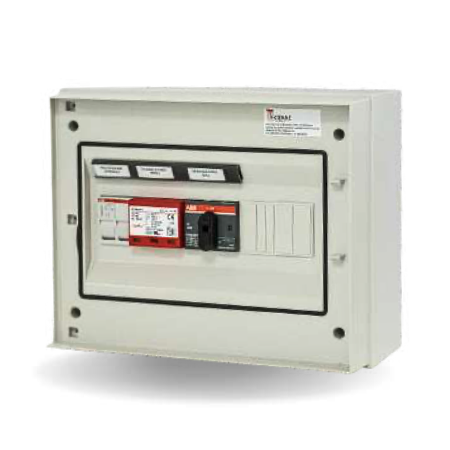

Coffret de champ DC 1 string 1000V 16A avec sectionneur IP65
Coffret de champ DC pour 1 string (1 IN / 1 OUT) jusqu'à 1000 V avec sectionneur, à installer entre les modules et l'onduleur. Il intègre un porte-fusible 32 A 1000 V, un sectionneur DC 1000 V et un parafoudre SPD, avec borniers d'entrée et de sortie.
Boîtier IP65 de 8 modules DIN, composants étiquetés sur rails plastifiés.
Le coffret de champ DC QDC-01/01 SEZ protège et sectionne un seul string photovoltaïque jusqu'à 1000 V DC. Il s'installe entre le champ de modules et l'onduleur et réunit les trois fonctions du côté continu : sectionner le string pour la maintenance, le protéger avec un porte-fusible et évacuer à la terre les surtensions avant qu'elles n'atteignent le MPPT.
Le sectionneur (SEZ) : pourquoi le fusible ne suffit pas
Le sigle SEZ indique la présence d'un sectionneur DC à bord. C'est la différence qui compte en maintenance : le côté courant continu ne passe pas par zéro, donc ouvrir un string en charge avec un dispositif inadapté génère un arc qui ne s'éteint pas de lui-même. Le sectionneur intégré est spécifié pour 1000 V en courant continu et peut être manœuvré en charge, permettant d'isoler le string en toute sécurité sans arrêter toute l'installation.
Spécifications techniques QDC-01/01-1000V-16A SEZ
| Configuration | 1 string IN / 1 OUT |
| Tension nominale | 1000 V DC |
| Protection du string | 1 porte-fusible avec fusible 32 A 1000 V DC |
| Sectionnement | 1 sectionneur DC 1000 V |
| Surtensions | 1 parafoudre SPD 1000 V |
| Connexions | Borniers d'entrée et de sortie |
| Boîtier | Coffret IP65 de 8 modules DIN |
| Poids | 4 kg |
Note technique : le sigle indique 16 A alors que le porte-fusible reçoit un fusible de 32 A 1000 V DC. Le calibre effectif doit être confirmé selon l'Isc de vos modules avant la commande.
Quand choisir la version 1000 V 16 A
Le seuil de 1000 V est le standard des installations modernes et laisse de la marge pour des strings plus longs : le nombre de modules en série doit être choisi de sorte que la tension à vide (Voc) à la température minimale du site reste sous la limite du MPPT de l'onduleur et du sectionneur. Les 16 A couvrent le courant de court-circuit (Isc) des modules à courant standard ; pour des modules TOPCon ou HJT à Isc élevé, envisagez la version 25 A.
Questions fréquentes
Quelle différence avec la version sans sectionneur ?
La version SEZ intègre le sectionneur DC qui permet d'isoler le string en charge pour la maintenance. Sans sectionneur, l'isolement doit être réalisé ailleurs, généralement à l'entrée de l'onduleur.
Le fusible de string est-il utile sur un seul string ?
Sur un string unique, le courant inverse est limité et le fusible a une fonction de protection de secours et de sectionnement amovible. Il devient indispensable lorsque plusieurs strings sont mis en parallèle en aval ou lorsque le fabricant des modules prescrit une protection de string.
Convient-il à une installation en extérieur ?
L'indice IP65 le permet. Une position non exposée au soleil toute la journée est préférable : la température interne réduit la durée de vie des parafoudres.
