Quadro di campo DC 1 stringa 1000V 16A con sezionatore IP65
Quadro di campo DC a 1 stringa (1 IN / 1 OUT) fino a 1000 V con sezionatore, da installare fra i moduli e l'inverter. Integra portafusibile 32 A 1000 V, sezionatore DC 1000 V e scaricatore di sovratensione SPD, con morsettiere di ingresso e uscita.

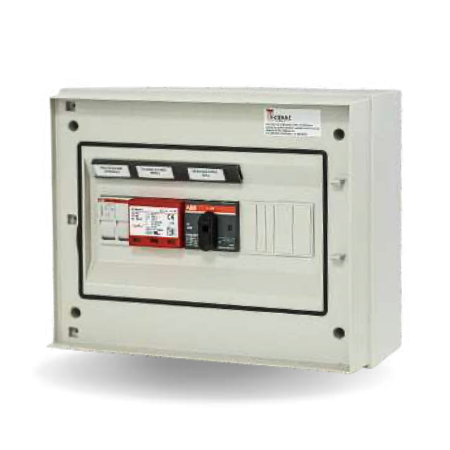

Box IP65 da 8 moduli DIN con componenti etichettati su binari plastificati.
Il quadro di campo DC QDC-01/01 SEZ protegge e seziona una singola stringa fotovoltaica fino a 1000 V DC. Si installa fra il campo moduli e l'inverter e riunisce le tre funzioni del lato continua: sezionare la stringa per la manutenzione, proteggerla con portafusibile e scaricare a terra le sovratensioni prima che raggiungano l'MPPT.
Il sezionatore (SEZ): perché non basta il fusibile
La sigla SEZ indica la presenza di un sezionatore DC a bordo. È la differenza che conta in manutenzione: il lato in corrente continua non ha passaggio per lo zero, quindi aprire una stringa sotto carico con un dispositivo non idoneo genera un arco che non si estingue da solo. Il sezionatore integrato è specificato per 1000 V in corrente continua e può essere manovrato sotto carico, permettendo di isolare la stringa in sicurezza senza spegnere l'intero impianto.
Specifiche tecniche QDC-01/01-1000V-16A SEZ
| Configurazione | 1 stringa IN / 1 OUT |
| Tensione nominale | 1000 V DC |
| Protezione stringa | 1 portafusibile con fusibile 32 A 1000 V DC |
| Sezionamento | 1 sezionatore DC 1000 V |
| Sovratensioni | 1 scaricatore SPD 1000 V |
| Connessioni | Morsettiere di ingresso e uscita |
| Carpenteria | Box IP65 da 8 moduli DIN |
| Peso | 4 kg |
Nota tecnica: la sigla riporta 16 A mentre il portafusibile monta un fusibile da 32 A 1000 V DC. La taratura effettiva va confermata sulla Isc dei tuoi moduli prima dell'ordine.
Quando scegliere la versione 1000 V 16 A
La soglia 1000 V è quella standard degli impianti moderni e lascia spazio a stringhe più lunghe: il numero di moduli in serie va scelto in modo che la tensione a vuoto (Voc) alla minima temperatura del sito resti sotto il limite dell'MPPT dell'inverter e del sezionatore. I 16 A coprono la corrente di corto circuito (Isc) dei moduli di corrente standard; per moduli TOPCon o HJT ad alta Isc valuta la versione da 25 A.
Domande frequenti
Che differenza c'è con la versione senza sezionatore?
La versione SEZ integra il sezionatore DC che consente di isolare la stringa sotto carico per la manutenzione. Senza sezionatore l'isolamento va realizzato altrove, tipicamente all'ingresso dell'inverter.
Il fusibile di stringa serve su una sola stringa?
Su una stringa singola la corrente inversa è limitata e il fusibile ha funzione di protezione di back-up e di sezionamento estraibile. Diventa indispensabile quando più stringhe vengono messe in parallelo a valle o quando il costruttore dei moduli prescrive una protezione di stringa.
Va bene per l'installazione all'aperto?
Il grado IP65 lo consente. È preferibile una posizione non esposta al sole per l'intera giornata: la temperatura interna riduce la vita utile degli scaricatori.
