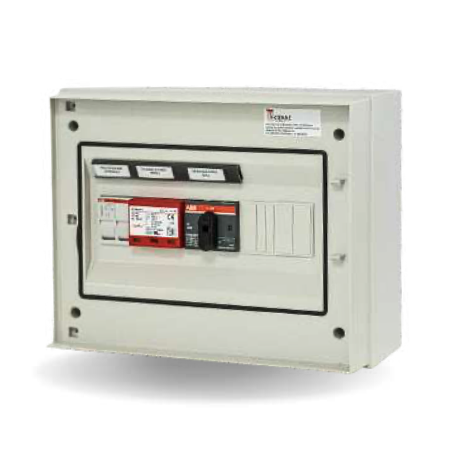

DC-Feldverteiler 1 String 1000V 16A mit Trennschalter IP65
DC-Feldverteiler für 1 String (1 IN / 1 OUT) bis 1000 V mit Trennschalter, zur Installation zwischen den Modulen und dem Wechselrichter. Integriert Sicherungshalter 32 A 1000 V, DC-Trennschalter 1000 V und SPD-Überspannungsableiter, mit Eingangs- und Ausgangsklemmenleisten.
IP65-Gehäuse mit 8 DIN-Modulen, Komponenten auf kunststoffbeschichteten Schienen gekennzeichnet.
Der DC-Feldverteiler QDC-01/01 SEZ schützt und trennt einen einzelnen Photovoltaik-String bis 1000 V DC. Er wird zwischen dem Modulfeld und dem Wechselrichter installiert und vereint die drei Funktionen der Gleichstromseite: den String trennen für die Wartung, ihn mit Sicherungshalter schützen und Überspannungen zur Erde ableiten, bevor sie den MPPT erreichen.
Der Trennschalter (SEZ): warum eine Sicherung allein nicht genügt
Das Kürzel SEZ weist auf einen integrierten DC-Trennschalter hin. Das ist der entscheidende Unterschied bei der Wartung: Die Gleichstromseite hat keinen Nulldurchgang, daher erzeugt das Öffnen eines Strings unter Last mit einem ungeeigneten Gerät einen Lichtbogen, der nicht von selbst erlischt. Der integrierte Trennschalter ist für 1000 V Gleichstrom spezifiziert und kann unter Last betätigt werden, sodass sich der String sicher trennen lässt, ohne die gesamte Anlage abzuschalten.
Technische Daten QDC-01/01-1000V-16A SEZ
| Konfiguration | 1 String IN / 1 OUT |
| Nennspannung | 1000 V DC |
| Stringschutz | 1 Sicherungshalter mit Sicherung 32 A 1000 V DC |
| Trennung | 1 DC-Trennschalter 1000 V |
| Überspannungen | 1 SPD-Ableiter 1000 V |
| Anschlüsse | Eingangs- und Ausgangsklemmenleisten |
| Gehäuse | IP65-Box mit 8 DIN-Modulen |
| Gewicht | 4 kg |
Technischer Hinweis: Das Kürzel gibt 16 A an, während der Sicherungshalter mit einer Sicherung 32 A 1000 V DC bestückt ist. Die tatsächliche Auslegung ist vor der Bestellung anhand der Isc deiner Module zu bestätigen.
Wann die Version 1000 V 16 A wählen
Die Schwelle von 1000 V ist der Standard moderner Anlagen und lässt Raum für längere Strings: Die Anzahl der in Reihe geschalteten Module ist so zu wählen, dass die Leerlaufspannung (Voc) bei der Mindesttemperatur des Standorts unter dem Grenzwert des Wechselrichter-MPPT und des Trennschalters bleibt. Die 16 A decken den Kurzschlussstrom (Isc) von Modulen mit Standardstrom ab; für TOPCon- oder HJT-Module mit hoher Isc ist die 25-A-Version zu prüfen.
Häufig gestellte Fragen
Was ist der Unterschied zur Version ohne Trennschalter?
Die SEZ-Version integriert den DC-Trennschalter, mit dem sich der String unter Last für die Wartung trennen lässt. Ohne Trennschalter muss die Trennung an anderer Stelle erfolgen, typischerweise am Wechselrichtereingang.
Ist eine Stringsicherung bei einem einzigen String nötig?
Bei einem einzelnen String ist der Rückstrom begrenzt und die Sicherung dient als Backup-Schutz und herausnehmbare Trennstelle. Unverzichtbar wird sie, wenn mehrere Strings nachgeschaltet parallel geschaltet werden oder der Modulhersteller einen Stringschutz vorschreibt.
Ist er für die Installation im Freien geeignet?
Die Schutzart IP65 lässt dies zu. Eine nicht den ganzen Tag der Sonne ausgesetzte Position ist vorzuziehen: Die Innentemperatur verkürzt die Lebensdauer der Ableiter.
