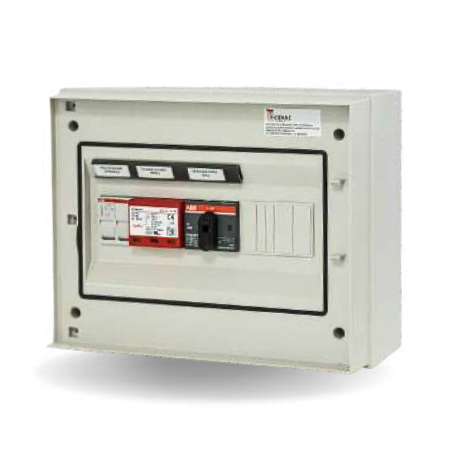

Coffret de champ DC 1 string 600V 16A avec sectionneur IP65
Coffret de champ DC pour 1 string (1 IN / 1 OUT) jusqu'à 600 V avec sectionneur, à installer entre les modules et l'onduleur. Il intègre un porte-fusible 32 A, un sectionneur DC 600 V et un parafoudre SPD 600 V, avec borniers d'entrée et de sortie.
Boîtier IP65 de 8 modules DIN, composants étiquetés sur rails plastifiés.
Le coffret de champ DC QDC-01/01 SEZ en version 600 V protège et sectionne un seul string photovoltaïque. Il s'installe entre le champ de modules et l'onduleur et réunit les trois fonctions du côté continu : sectionner le string pour la maintenance, le protéger avec un porte-fusible et évacuer à la terre les surtensions avant qu'elles n'atteignent le MPPT.
Le sectionneur (SEZ) : pourquoi le fusible ne suffit pas
Le sigle SEZ indique la présence d'un sectionneur DC à bord. Le côté courant continu ne passe pas par zéro : ouvrir un string en charge avec un dispositif inadapté génère un arc qui ne s'éteint pas de lui-même. Le sectionneur intégré est spécifié pour 600 V en courant continu et peut être manœuvré en charge, permettant d'isoler le string en toute sécurité sans arrêter toute l'installation.
Spécifications techniques QDC-01/01-600V-16A SEZ
| Configuration | 1 string IN / 1 OUT |
| Tension nominale | 600 V DC |
| Protection du string | 1 porte-fusible avec fusible 32 A 1000 V DC |
| Sectionnement | 1 sectionneur DC 600 V |
| Surtensions | 1 parafoudre SPD 600 V |
| Connexions | Borniers d'entrée et de sortie |
| Boîtier | Coffret IP65 de 8 modules DIN |
| Poids | 4 kg |
Note technique : le sigle indique 16 A alors que le porte-fusible reçoit un fusible de 32 A 1000 V DC. Le calibre effectif doit être confirmé selon l'Isc de vos modules avant la commande.
Quand choisir la version 600 V
La version 600 V est pensée pour les strings courts et pour les onduleurs dont le MPPT ne dépasse pas 600 V : certains hybrides basse tension, micro-onduleurs à large plage d'entrée et sections de toiture avec peu de modules en série. La contrainte de conception reste la tension à vide (Voc) à la température minimale : avec un plafond de 600 V, le nombre de modules en série est inférieur à celui d'un système 1000 V et doit être vérifié avec soin. Si votre installation travaille à des tensions de string plus élevées, choisissez la version 1000 V.
Questions fréquentes
Quelle différence avec la version sans sectionneur ?
La version SEZ intègre le sectionneur DC qui permet d'isoler le string en charge pour la maintenance. Sans sectionneur, l'isolement doit être réalisé ailleurs, généralement à l'entrée de l'onduleur.
Puis-je l'utiliser sur une installation 1000 V ?
Non : le sectionneur et le parafoudre de cette version sont spécifiés pour 600 V. Pour des strings dépassant 600 V de Voc à froid, il faut la version 1000 V de la même série.
Convient-il à une installation en extérieur ?
L'indice IP65 le permet. Une position non exposée au soleil toute la journée est préférable : la température interne réduit la durée de vie des parafoudres.
