Quadro di campo DC 1 stringa 600V 16A con sezionatore IP65
Quadro di campo DC a 1 stringa (1 IN / 1 OUT) fino a 600 V con sezionatore, da installare fra i moduli e l'inverter. Integra portafusibile 32 A, sezionatore DC 600 V e scaricatore di sovratensione SPD 600 V, con morsettiere di ingresso e uscita.

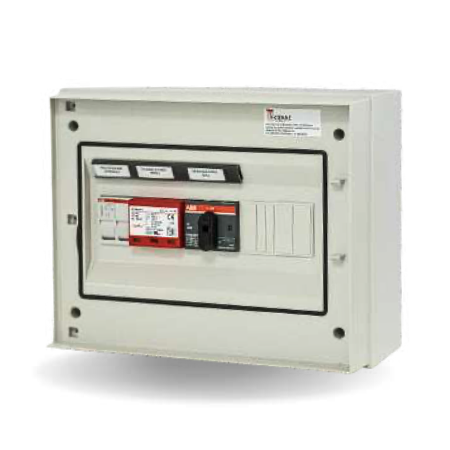

Box IP65 da 8 moduli DIN con componenti etichettati su binari plastificati.
Il quadro di campo DC QDC-01/01 SEZ in versione 600 V protegge e seziona una singola stringa fotovoltaica. Si installa fra il campo moduli e l'inverter e riunisce le tre funzioni del lato continua: sezionare la stringa per la manutenzione, proteggerla con portafusibile e scaricare a terra le sovratensioni prima che raggiungano l'MPPT.
Il sezionatore (SEZ): perché non basta il fusibile
La sigla SEZ indica la presenza di un sezionatore DC a bordo. Il lato in corrente continua non ha passaggio per lo zero: aprire una stringa sotto carico con un dispositivo non idoneo genera un arco che non si estingue da solo. Il sezionatore integrato è specificato per 600 V in corrente continua e può essere manovrato sotto carico, permettendo di isolare la stringa in sicurezza senza spegnere l'intero impianto.
Specifiche tecniche QDC-01/01-600V-16A SEZ
| Configurazione | 1 stringa IN / 1 OUT |
| Tensione nominale | 600 V DC |
| Protezione stringa | 1 portafusibile con fusibile 32 A 1000 V DC |
| Sezionamento | 1 sezionatore DC 600 V |
| Sovratensioni | 1 scaricatore SPD 600 V |
| Connessioni | Morsettiere di ingresso e uscita |
| Carpenteria | Box IP65 da 8 moduli DIN |
| Peso | 4 kg |
Nota tecnica: la sigla riporta 16 A mentre il portafusibile monta un fusibile da 32 A 1000 V DC. La taratura effettiva va confermata sulla Isc dei tuoi moduli prima dell'ordine.
Quando scegliere la versione 600 V
La versione a 600 V è pensata per stringhe corte e per gli inverter il cui MPPT non supera i 600 V: alcuni ibridi a bassa tensione, microinverter con ingresso esteso e sezioni di tetto con pochi moduli in serie. Il vincolo di progetto resta la tensione a vuoto (Voc) alla minima temperatura: con un tetto di 600 V il numero di moduli in serie è inferiore rispetto a un sistema a 1000 V, quindi va verificato con attenzione. Se il tuo impianto lavora a tensioni di stringa più alte, scegli la versione 1000 V.
Domande frequenti
Che differenza c'è con la versione senza sezionatore?
La versione SEZ integra il sezionatore DC che consente di isolare la stringa sotto carico per la manutenzione. Senza sezionatore l'isolamento va realizzato altrove, tipicamente all'ingresso dell'inverter.
Posso usarlo su un impianto a 1000 V?
No: sezionatore e scaricatore di questa versione sono specificati per 600 V. Su stringhe che superano i 600 V di Voc a freddo serve la versione 1000 V della stessa serie.
Va bene per l'installazione all'aperto?
Il grado IP65 lo consente. È preferibile una posizione non esposta al sole per l'intera giornata: la temperatura interna riduce la vita utile degli scaricatori.
