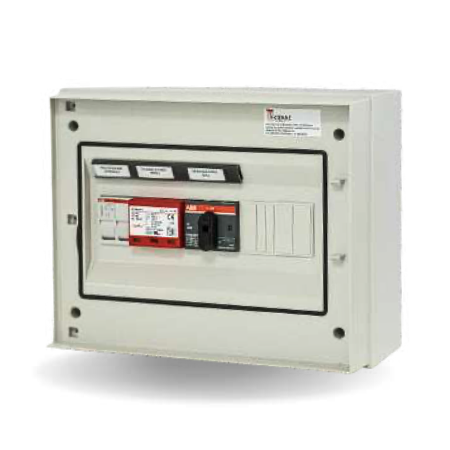

DC-Feldverteiler 1 String 600V 16A mit Trennschalter IP65
DC-Feldverteiler für 1 String (1 IN / 1 OUT) bis 600 V mit Trennschalter, zur Installation zwischen den Modulen und dem Wechselrichter. Integriert Sicherungshalter 32 A, DC-Trennschalter 600 V und SPD-Überspannungsableiter 600 V, mit Eingangs- und Ausgangsklemmenleisten.
IP65-Gehäuse mit 8 DIN-Modulen, Komponenten auf kunststoffbeschichteten Schienen gekennzeichnet.
Der DC-Feldverteiler QDC-01/01 SEZ in der 600-V-Version schützt und trennt einen einzelnen Photovoltaik-String. Er wird zwischen dem Modulfeld und dem Wechselrichter installiert und vereint die drei Funktionen der Gleichstromseite: den String trennen für die Wartung, ihn mit Sicherungshalter schützen und Überspannungen zur Erde ableiten, bevor sie den MPPT erreichen.
Der Trennschalter (SEZ): warum eine Sicherung allein nicht genügt
Das Kürzel SEZ weist auf einen integrierten DC-Trennschalter hin. Die Gleichstromseite hat keinen Nulldurchgang: Das Öffnen eines Strings unter Last mit einem ungeeigneten Gerät erzeugt einen Lichtbogen, der nicht von selbst erlischt. Der integrierte Trennschalter ist für 600 V Gleichstrom spezifiziert und kann unter Last betätigt werden, sodass sich der String sicher trennen lässt, ohne die gesamte Anlage abzuschalten.
Technische Daten QDC-01/01-600V-16A SEZ
| Konfiguration | 1 String IN / 1 OUT |
| Nennspannung | 600 V DC |
| Stringschutz | 1 Sicherungshalter mit Sicherung 32 A 1000 V DC |
| Trennung | 1 DC-Trennschalter 600 V |
| Überspannungen | 1 SPD-Ableiter 600 V |
| Anschlüsse | Eingangs- und Ausgangsklemmenleisten |
| Gehäuse | IP65-Box mit 8 DIN-Modulen |
| Gewicht | 4 kg |
Technischer Hinweis: Das Kürzel gibt 16 A an, während der Sicherungshalter mit einer Sicherung 32 A 1000 V DC bestückt ist. Die tatsächliche Auslegung ist vor der Bestellung anhand der Isc deiner Module zu bestätigen.
Wann die 600-V-Version wählen
Die 600-V-Version ist für kurze Strings und für Wechselrichter gedacht, deren MPPT 600 V nicht überschreitet: einige Niederspannungs-Hybride, Mikrowechselrichter mit weitem Eingangsbereich und Dachabschnitte mit wenigen in Reihe geschalteten Modulen. Die Auslegungsgrenze bleibt die Leerlaufspannung (Voc) bei Mindesttemperatur: Bei einer Obergrenze von 600 V ist die Anzahl der in Reihe geschalteten Module geringer als bei einem 1000-V-System und muss sorgfältig geprüft werden. Arbeitet deine Anlage mit höheren Stringspannungen, wähle die 1000-V-Version.
Häufig gestellte Fragen
Was ist der Unterschied zur Version ohne Trennschalter?
Die SEZ-Version integriert den DC-Trennschalter, mit dem sich der String unter Last für die Wartung trennen lässt. Ohne Trennschalter muss die Trennung an anderer Stelle erfolgen, typischerweise am Wechselrichtereingang.
Kann ich ihn in einer 1000-V-Anlage verwenden?
Nein: Trennschalter und Ableiter dieser Version sind für 600 V spezifiziert. Für Strings, die 600 V Kalt-Voc überschreiten, ist die 1000-V-Version derselben Serie erforderlich.
Ist er für die Installation im Freien geeignet?
Die Schutzart IP65 lässt dies zu. Eine nicht den ganzen Tag der Sonne ausgesetzte Position ist vorzuziehen: Die Innentemperatur verkürzt die Lebensdauer der Ableiter.
