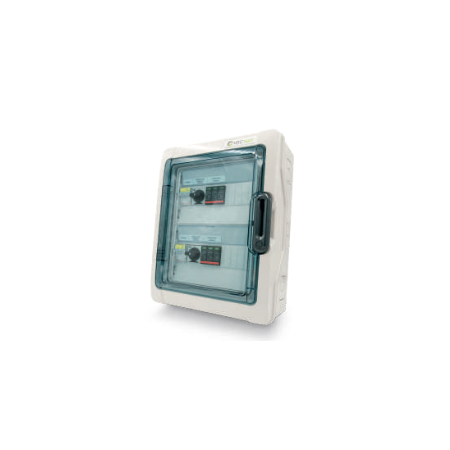

Coffret de champ DC photovoltaïque 13 chaînes IP66 QCM-511706.1
Coffret de champ DC pour 13 chaînes PV jusqu'à 1000VDC, IP66. Porte-fusibles sectionnables et parafoudre DC type 2. 300 x 610 x 820 mm, 5 kg. Grandes installations.
Le QCM-511706.1 est le coffret de champ photovoltaïque MR WATT / SecSun pour les grandes installations, avec 13 entrées de chaîne DC jusqu'à 1000 VDC. Il regroupe et protège les chaînes avec des porte-fusibles sectionnables et un parafoudre DC type 2, dans un coffret IP66 pour l'installation extérieure.
Quand l'utiliser
Avec 13 entrées, le QCM-511706.1 convient aux grandes installations PV commerciales et industrielles où de nombreuses chaînes convergent vers l'onduleur ou la section DC d'un coffret de regroupement. Chaque chaîne est protégée individuellement : un défaut n'isole que la chaîne concernée sans arrêter toute l'installation.
Questions fréquentes
Le coffret est-il pré-assemblé ?
Oui. Il est fourni avec porte-fusibles, fusibles DC et parafoudre déjà montés. Sur site, on raccorde les chaînes aux entrées et le câble de sortie à l'onduleur, selon le schéma unifilaire.
L'IP66 convient-il à l'extérieur ?
Oui. L'IP66 offre une protection totale contre la poussière et les jets d'eau de toute direction, adapté à l'installation extérieure. Pour les environnements très agressifs (salinité, produits chimiques), un traitement anticorrosion renforcé est recommandé.
Qui doit réaliser l'installation ?
L'installation et le raccordement à l'installation PV doivent être effectués par un installateur qualifié, conformément aux normes en vigueur (notamment CEI EN 61439-1/2 et EN IEC 62548).
