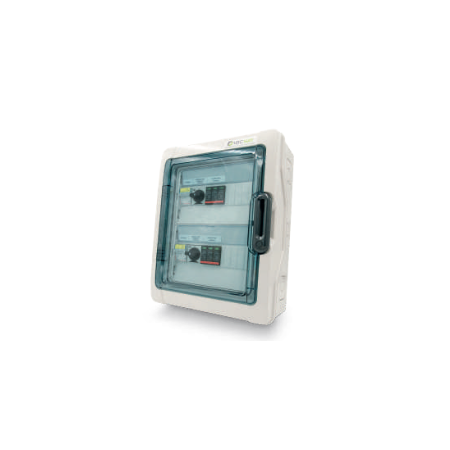

Quadro di Campo DC Fotovoltaico 13 Stringhe IP66 QCM-511706.1
Quadro di campo DC per 13 stringhe fino a 1000 VDC, IP66. Portafusibili sezionabili e scaricatore DC classe II. 300 x 610 x 820 mm, 5 kg. Per grandi impianti.
Il QCM-511706.1 è il quadro di campo fotovoltaico MR WATT / SecSun per grandi impianti, con 13 stringhe DC in ingresso fino a 1000 VDC. Raggruppa e protegge le stringhe con portafusibili sezionabili e scaricatore di sovratensione DC classe II, in carpenteria IP66 adatta all'installazione esterna.
Quando si usa
Con 13 ingressi, il QCM-511706.1 è indicato per impianti FV commerciali e industriali di grande taglia, dove numerose stringhe convergono verso l'inverter o la sezione in continua di un quadro di raccolta. Ogni stringa è protetta individualmente, così un guasto isola solo la stringa interessata senza fermare l'intero impianto.
Domande frequenti
Il quadro è pre-assemblato?
Sì. Viene fornito con portafusibili, fusibili DC e scaricatore già montati. In cantiere si collegano le stringhe agli ingressi e il cavo di uscita verso l'inverter, seguendo lo schema unifilare.
L'IP66 è adatto all'esterno?
Sì. L'IP66 garantisce protezione totale contro polvere e getti d'acqua da qualsiasi direzione, idoneo all'installazione esterna. Per ambienti molto aggressivi (salsedine, agenti chimici) è consigliabile un trattamento anticorrosione rinforzato.
Chi deve eseguire l'installazione?
L'installazione e il collegamento all'impianto FV devono essere eseguiti da un installatore qualificato, nel rispetto delle norme vigenti (tra cui CEI EN 61439-1/2 ed EN IEC 62548).
